Doğru Güç Adaptörü Fişini Seçme: AC Giriş ve DC Çıkış Kılavuzu

Güç adaptörü fişleri, cihazlarınızı bir güç kaynağına bağlamanızı ve çalışır durumda tutmanızı sağlar.Bu makalede AC giriş fişlerinin ve DC çıkış konnektörlerinin ne işe yaradığını ve neden önemli olduklarını öğreneceksiniz.Ayrıca dünya çapında kullanılan farklı fiş türlerinin yanı sıra voltaj, frekans ve güvenlik özelliklerini de keşfedeceksiniz.Ayrıca bağlayıcı türlerini ve bunların yaygın olarak nerede kullanıldığını anlayacaksınız.

Katalog

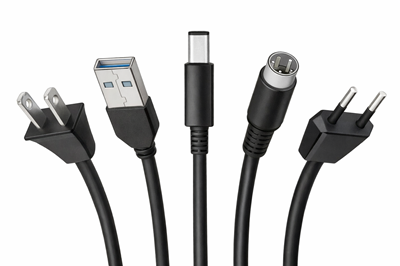

Şekil 1. Güç Adaptörü Fişlerine Genel Bakış

AC Giriş Fişleri Nelerdir?

AC giriş fişleri, alternatif akım (AC) gücü almak için güç adaptörünü duvar prizine bağlayan bileşenlerdir.Şebeke kaynağından adaptöre elektrik enerjisinin giriş noktası olarak görev yaparlar.Bu fişler, elektriği prizden güç adaptörünün iç devrelerine güvenli bir şekilde aktarmak için tasarlanmıştır.Başlıca işlevleri güç kaynağına istikrarlı ve güvenli bir bağlantı sağlamaktır.AC giriş fişleri, herhangi bir güç adaptörünün etkili bir şekilde çalışmasını sağlamak için mükemmeldir.Genellikle güç kablolarına entegre edilirler veya doğrudan adaptör gövdelerine bağlanırlar.Tasarım, dönüşüm için adaptöre giriş gücünün tutarlı bir şekilde iletilmesini sağlar.AC giriş fişleri olmadan güç adaptörleri şebekeden enerji alamaz.

Yaygın AC Duvar Fişi Türleri

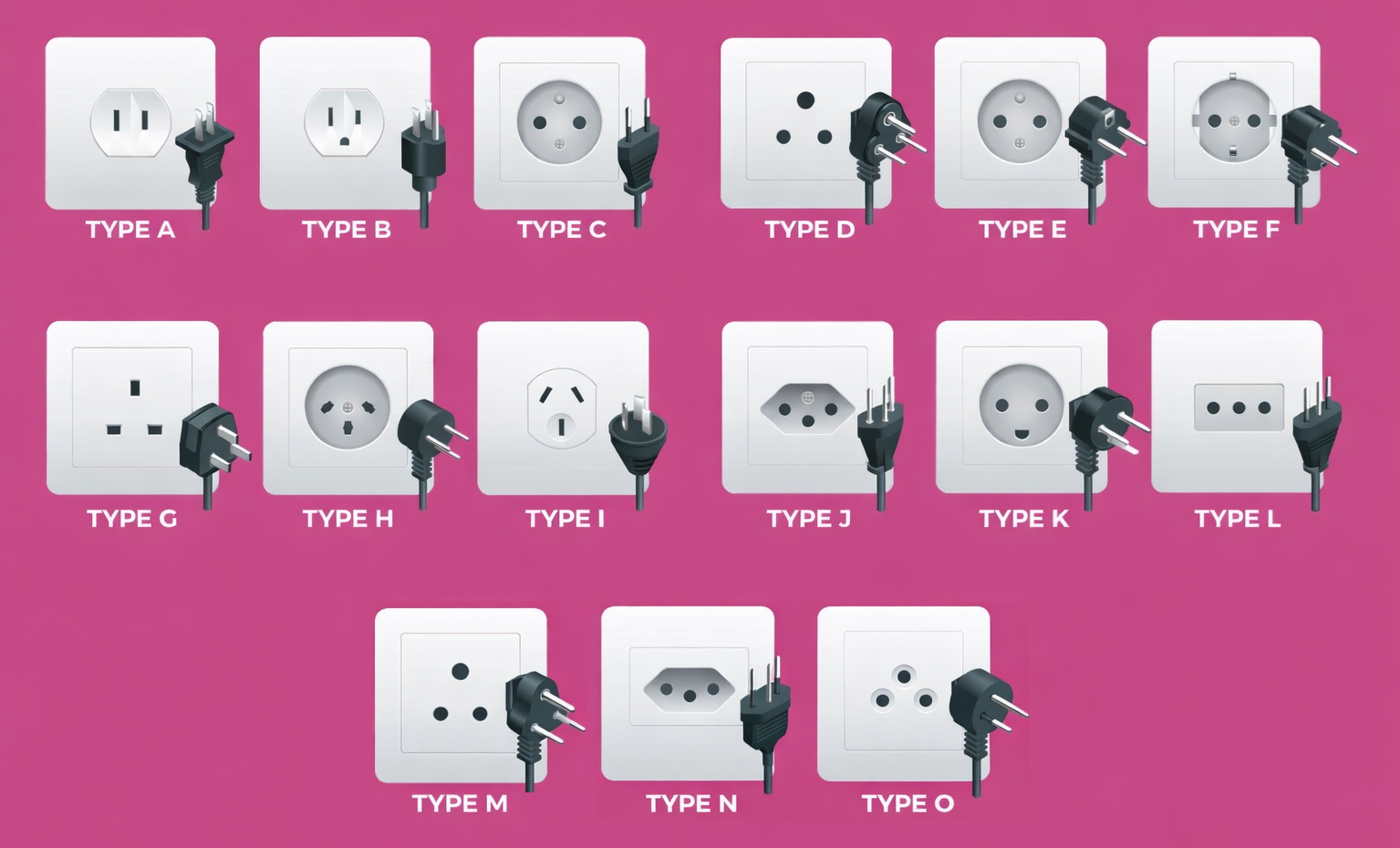

Şekil 2. Global AC Fiş Tipleri

• A tipi - Tip A, düz paralel uçlu ve topraklama pimi olmayan iki pimli bir fiştir.Esas olarak Amerika Birleşik Devletleri, Kanada, Meksika ve Japonya'da kullanılmaktadır.Diğer türlerle karşılaştırıldığında en basit ve en hafif tasarımlardan biridir.Bu fiş genellikle telefon şarj cihazları ve küçük elektronik cihazlar gibi düşük güçlü cihazlar için kullanılır.Yaygın kullanımı onu temel tüketici elektroniği için bir standart haline getiriyor.Tip A'nın basitliği, onu uygun maliyetli ve üretimini kolay hale getirir.

• Tip B - Tip B, Tip A'ya benzer ancak ilave bir yuvarlak topraklama pimi içerir.Kuzey Amerika'da ve Orta Amerika'nın bazı bölgelerinde yaygın olarak kullanılmaktadır.Tip A ile karşılaştırıldığında topraklama özelliğinden dolayı daha fazla güvenlik sağlar.Bu fiş genellikle daha yüksek güvenlik standartları gerektiren cihazlarda kullanılır.Elektriksel korumanın gerekli olduğu ortamlarda önemlidir.B Tipi hem konut hem de ticari uygulamalar için standart bir seçimdir.

• Tip C - Tip C, genellikle Europlug olarak bilinen iki yuvarlak pimli bir fiştir.Avrupa, Asya ve Güney Amerika'da yaygın olarak kullanılmaktadır.Tip A ve B ile karşılaştırıldığında birçok priz tipiyle evrensel olarak daha uyumludur.Bu fiş genellikle şarj cihazları ve küçük cihazlar gibi düşük güçlü cihazlar için kullanılır.Kompakt tasarımı birden fazla bölgede kolay kullanım sağlar.Tip C, geniş uyumluluğu nedeniyle uluslararası seyahatlerde önemli bir rol oynamaktadır.

• Tip D - Tip D, üçgen şeklinde düzenlenmiş üç yuvarlak pimli bir fiştir.Esas olarak Hindistan, Nepal ve bazı Afrika ülkelerinde kullanılmaktadır.Type C ile karşılaştırıldığında daha stabil bağlantı gerektiren cihazları destekler.Bu fiş, daha eski elektrik standartlarına sahip bölgelerde yaygın olarak kullanılır.Tasarımı, orta düzey güç gereksinimlerini karşılamasını sağlar.Tip D, bölgesel altyapısı içindeki uyumluluğun sürdürülmesinde önemini korumaktadır.

• E Tipi - Tip E, sokette topraklama pimi için bir delik bulunan iki yuvarlak pimli bir fiştir.Fransa, Belçika ve Polonya'da yaygın olarak kullanılmaktadır.Tip C ile karşılaştırıldığında, daha fazla güvenlik için bir topraklama mekanizması içerir.Bu fiş hem düşük hem de orta güçlü cihazlar için kullanılır.Avrupa sistemlerinde güvenli elektrik bağlantılarının sürdürülmesi açısından önemlidir.E Tipi genellikle F Tipi soketlerle uyumludur.

• F Tipi - Schuko fişi olarak da bilinen Tip F, topraklama klipsli iki yuvarlak pime sahiptir.Almanya, İspanya ve birçok Avrupa ülkesinde yaygın olarak kullanılmaktadır.Tip E ile karşılaştırıldığında pim yerine yan topraklama kullanır.Bu fiş genellikle daha yüksek güçlü cihazlar için kullanılır.Güçlü tasarımı güvenli ve sağlam bir bağlantı sağlar.Modern Avrupa elektrik sistemlerinde F Tipi gereklidir.

• G tipi - G Tipi, üçgen şeklinde düzenlenmiş dikdörtgen pimlere sahip üç pimli bir fiştir.Birleşik Krallık, İrlanda ve birçok Asya ülkesinde kullanılmaktadır.Diğer türlere göre daha sağlam ve daha büyük bir yapıya sahiptir.Bu fiş yaygın olarak hem ev hem de ofis ekipmanlarında kullanılır.Sağlam ve istikrarlı bir bağlantı sağlamak için önemlidir.Tip G, dayanıklılığıyla yaygın olarak tanınmaktadır.

• Tip H - Tip H, benzersiz bir üçgen şeklinde düzenlenmiş pimlere sahip üç pimli bir fiştir.Öncelikle İsrail ve yakın bölgelerde kullanılmaktadır.Type C ile karşılaştırıldığında uyumluluğu sınırlayan farklı bir tasarıma sahiptir.Bu fiş hem konut hem de ticari ortamlarda kullanılır.Kendi bölgesel sistemi içerisinde uygun bağlantıyı sağlar.H Tipi, bölgesinde standart elektrik güvenliğinin sağlanması açısından önemlidir.

• Tip I - Tip I, iki düz açılı pime ve bazen de topraklama pimine sahip bir fiştir.Yaygın olarak Avustralya, Yeni Zelanda ve China'da kullanılır.Tip A ile karşılaştırıldığında açılı tasarım daha güvenli bir uyum sağlar.Bu fiş çok çeşitli elektrikli cihazlarda kullanılır.Hem ev hem de endüstriyel uygulamaları destekler.Tip I, modern elektrik altyapısına sahip bölgelerde iyidir.

• J tipi - Tip J, topraklama pimi de dahil olmak üzere yuvarlak pimli üç pimli bir fiştir.Esas olarak İsviçre ve Lihtenştayn'da kullanılır.Tip C ile karşılaştırıldığında güvenlik açısından ek topraklama sunar.Bu fiş hem evlerde hem de ofislerde yaygın olarak kullanılır.Sağlam ve güvenli elektrik bağlantıları sağlar.Tip J, bölgesinde yüksek güvenlik standartlarının korunması açısından önemlidir.

• Tip K - Tip K, yuvarlak pimli ve topraklama pimli üç pimli bir fiştir.Esas olarak Danimarka ve Grönland'da kullanılır.Tip F ile karşılaştırıldığında biraz farklı bir topraklama konfigürasyonuna sahiptir.Bu fiş hem konut hem de ticari cihazlar için kullanılır.Danimarka elektrik sistemiyle uyumluluğu sağlar.Tip K, yerel elektrik standartlarının korunması için önemlidir.

• Tip L - Tip L, düz bir çizgi halinde düzenlenmiş üç yuvarlak pimli bir fiştir.Esas olarak İtalya'da ve Kuzey Afrika'nın bazı bölgelerinde kullanılmaktadır.Type C ile karşılaştırıldığında daha yüksek akım uygulamalarını destekler.Bu fiş hem küçük elektronik cihazlarda hem de daha büyük cihazlarda kullanılır.Kararlı ve tutarlı bir bağlantı sağlar.Tip L, İtalya'nın standart elektrik sistemi için önemlidir.

• Tip M - Tip M, Tip D'nin üç yuvarlak pimli daha büyük bir versiyonudur.Güney Afrika ve bazı komşu ülkelerde kullanılmaktadır.Tip D ile karşılaştırıldığında daha yüksek güç uygulamaları için tasarlanmıştır.Bu fiş genellikle ağır iş cihazlarında kullanılır.Daha büyük boyutu, daha fazla elektrik yükünü kaldırabilmesini sağlar.Tip M, endüstriyel ve yüksek güçlü ortamlar için önemlidir.

• N yazın - Tip N, Brezilya ve Güney Afrika'da standartlaştırılmış üç yuvarlak pimli bir fiştir.Gelişmiş güvenlik ve uyumluluk için tasarlanmıştır.Tip C ile karşılaştırıldığında ek koruma için topraklama içerir.Bu fiş hem konut hem de ticari cihazlarda kullanılır.Bölgelerindeki modern elektrik standartlarını desteklemektedir.Tip N daha yeni altyapı sistemlerinde önemli bir rol oynar.

• Tip O - Tip O, esas olarak Tayland'da kullanılan üç yuvarlak pimli bir fiştir.Bölgedeki modern elektrik sistemlerini destekleyecek şekilde tasarlanmıştır.Eski fiş tipleriyle karşılaştırıldığında gelişmiş güvenlik özellikleri sunar.Bu fiş hem ev hem de ticari uygulamalarda kullanılır.Yerel elektrik standartlarıyla uyumluluğu sağlar.Tip O, Tayland'daki standart güç sistemlerini desteklemek için önemlidir.

AC Giriş Fişlerinin Gerilimi ve Frekansı

Güç adaptörleri genellikle 100V'tan 240V AC'ye kadar geniş bir giriş voltajı aralığında çalışacak şekilde tasarlanmıştır.Bu esneklik, cihazların ayrı güç kaynakları gerektirmeden farklı ülkelerde kullanılmasına olanak tanır.Adaptör, istikrarlı performansı korumak için gelen voltaja otomatik olarak ayarlanır.Bu özellik özellikle küresel pazarlarda kullanılan modern elektronikler için önemlidir.Geniş voltaj desteği, voltaj uyumsuzluklarından kaynaklanan hasarların önlenmesine yardımcı olur.Ayrıca seyahat sırasında cihazların kullanım rahatlığını da artırır.

AC giriş gücü, voltajın yanı sıra 50Hz veya 60Hz standart frekanslarında da çalışır.Bu frekans değerleri elektrik akımının saniyede ne sıklıkta değiştiğini temsil eder.Güç adaptörleri, çıkış performansını etkilemeden her iki frekansı da verimli bir şekilde kullanacak şekilde üretilmiştir.Bu, bölgesel elektrik standartlarından bağımsız olarak tutarlı çalışmayı sağlar.Her iki frekans tipinin desteklenmesi, farklı güç sistemleri arasındaki uyumluluğu artırır.Sonuç olarak, modern bağdaştırıcıların çoğu evrensel giriş koşulları için tasarlanmıştır.

İki Uçlu ve Üç Uçlu AC Fişleri

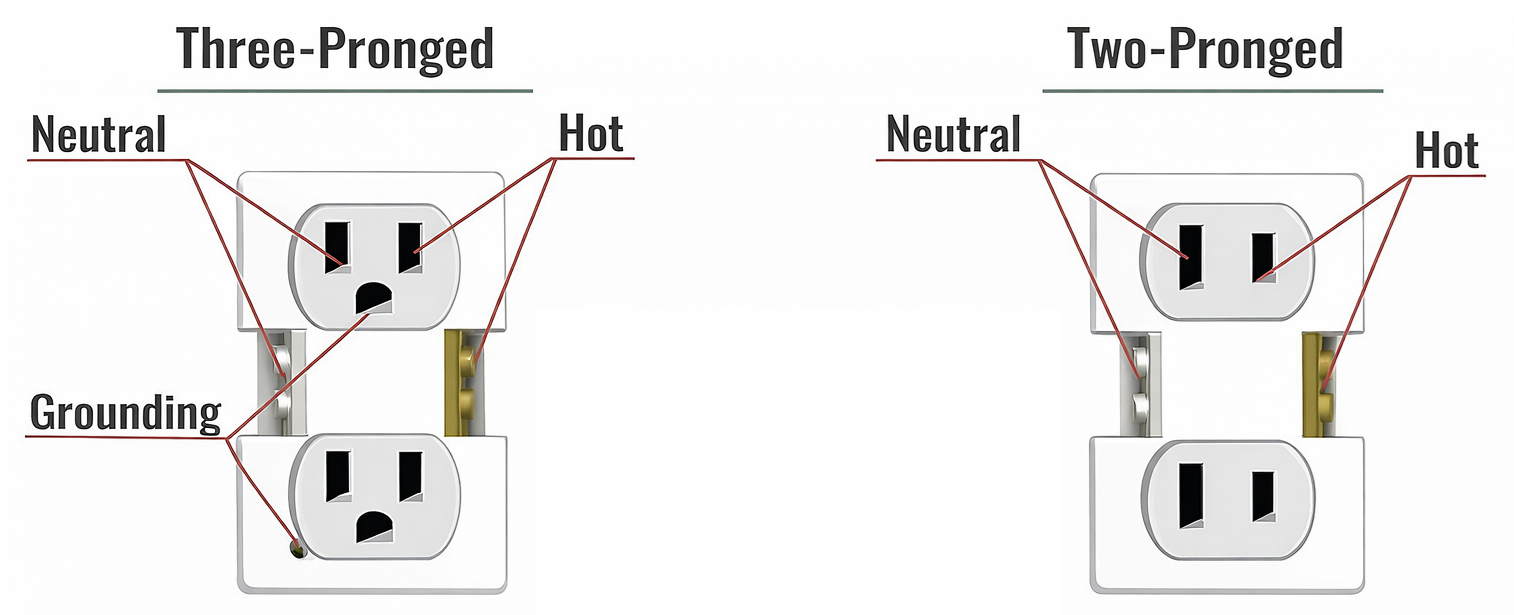

Şekil 3. İki Uçlu ve Üç Uçlu Fiş Yapısı

İki uçlu fişler, bir güç kaynağının canlı ve nötr kablolarına bağlanan iki elektrik kontağından oluşur.Güvenli çalışma için topraklama gerektirmeyen cihazlarda yaygın olarak kullanılırlar.Bu fişler hafiftir ve tasarım açısından daha basittir, bu da onları küçük elektronik cihazlar için uygun kılar.Genellikle şarj cihazlarında, lambalarda ve düşük güçlü cihazlarda bulunurlar.İki uçlu fişler kompakt yapıları nedeniyle yaygın olarak kullanılmaktadır.Ancak temel koruma sağlarlar ve ek güvenlik topraklaması içermezler.

Üç uçlu fişler, elektrik güvenliğini artıran, topraklamaya ayrılmış ekstra bir pin içerir.Bu topraklama bağlantısı, aşırı akımı güvenli bir şekilde toprağa yönlendirerek elektrik çarpmasının önlenmesine yardımcı olur.Bu fişler genellikle daha yüksek güç gereksinimleri olan veya metal muhafazalı cihazlarda kullanılır.Elektrik arızalarına ve kısa devrelere karşı gelişmiş koruma sağlarlar.Üç uçlu fişler genellikle bilgisayarlar, buzdolapları ve endüstriyel ekipmanlar gibi cihazlarda bulunur.Tasarımları zorlu elektriksel ortamlarda daha güvenli çalışmayı sağlar.

Sabit ve Değiştirilebilir AC Fişleri

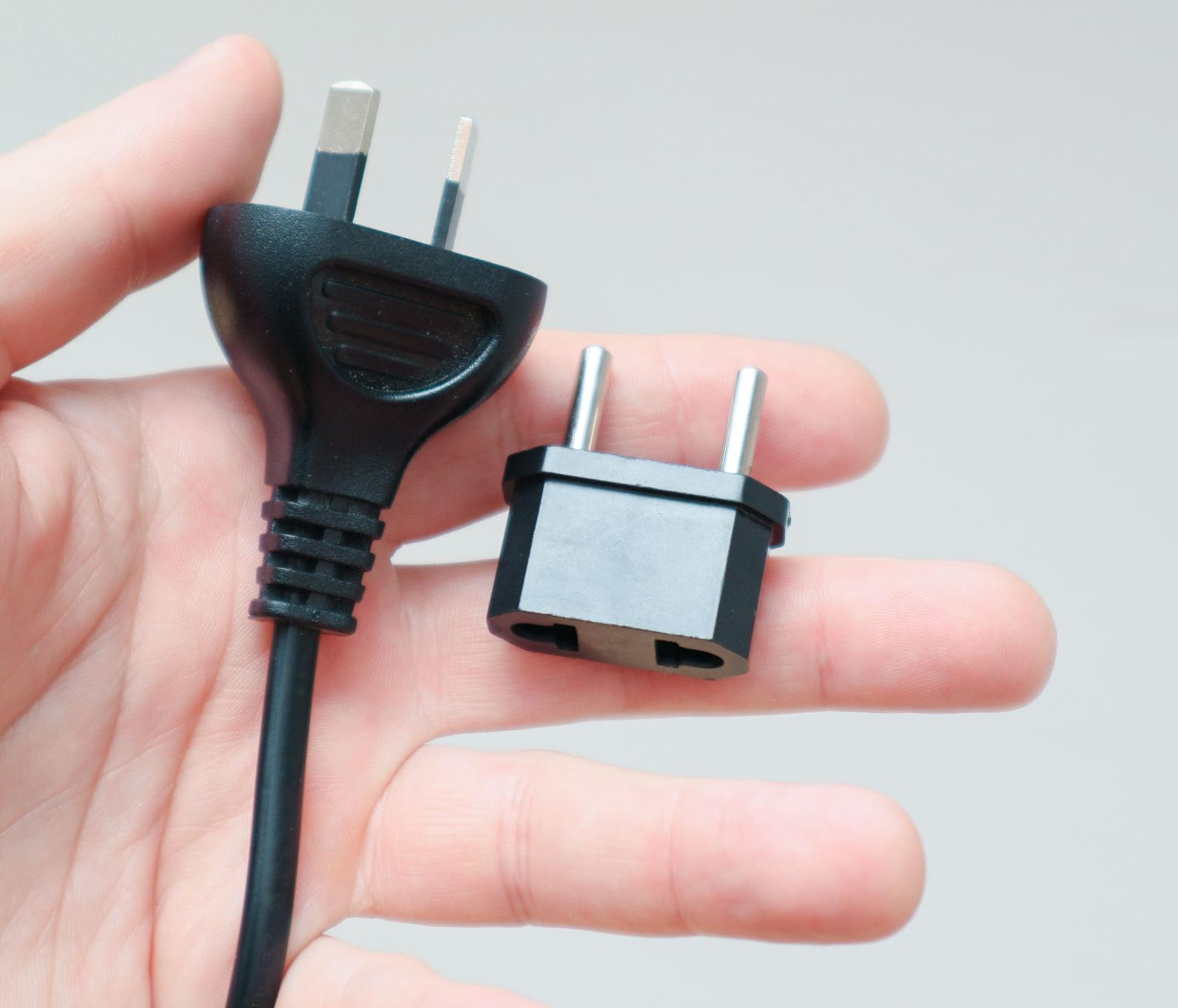

Şekil 4. Sabit ve Değiştirilebilir Fiş Tasarımı

Sabit AC fişleri güç adaptörüne kalıcı olarak takılıdır ve çıkarılamaz veya değiştirilemez.Bu tasarım günlük kullanım için sağlam ve dayanıklı bir bağlantı sağlar.Belirli bir bölge veya ülke için tasarlanmış adaptörlerde yaygın olarak kullanılır.Sabit fişler basittir ve gevşek bağlantı riskini azaltır.Sık sık yeri değiştirilmeyen sabit cihazlar için sıklıkla tercih edilirler.Bu tasarım, ek bileşenlere ihtiyaç duymadan tutarlı performans sağlar.

Değiştirilebilir AC fişler ise bölgeye bağlı olarak farklı fiş başlıklarının değiştirilmesine olanak tanır.Bu onları seyahat ve uluslararası uygulamalar için son derece yararlı kılar.Farklı ülkelere uygun fiş tipini kolaylıkla takabilirsiniz.Bu esneklik birden fazla adaptöre olan ihtiyacı ortadan kaldırır.Değiştirilebilir sistemler evrensel güç adaptörlerinde yaygın olarak kullanılır.Çeşitli elektrik standartlarıyla uyumluluğu korurken kolaylık sağlarlar.

DC Çıkış Konnektörleri Nelerdir?

DC çıkış konnektörleri, bir güç adaptöründen elektronik bir cihaza düzenlenmiş doğru akım (DC) gücü sağlayan bileşenlerdir.Güç kaynağı ile güç verilen cihaz arasındaki son bağlantı noktası görevi görürler.Bu konektörler, dönüştürülen elektrik enerjisinin verimli ve güvenilir bir şekilde aktarılmasını sağlar.Birincil işlevleri, cihazın güç gereksinimlerine uygun kararlı bir çıkış sağlamaktır.DC çıkış konnektörleri, dizüstü bilgisayarlar, yönlendiriciler ve taşınabilir cihazlar gibi modern elektroniklere güç sağlamak için önemlidir.Çalışma sırasında güvenli ve tutarlı bir bağlantı sağlayacak şekilde tasarlanmıştır.Bu konektörler aynı zamanda bağlantının yanlışlıkla kesilmesini önleyerek güvenli çalışmayı da destekler.Tasarımları, cihazın giriş bağlantı noktalarına güvenli bir şekilde yerleşmelerine olanak tanır.DC çıkış konnektörleri olmadan güç adaptörleri cihazlara kullanılabilir enerji sağlayamaz.

Yaygın DC Konnektör Türleri

Namlu Konnektörleri

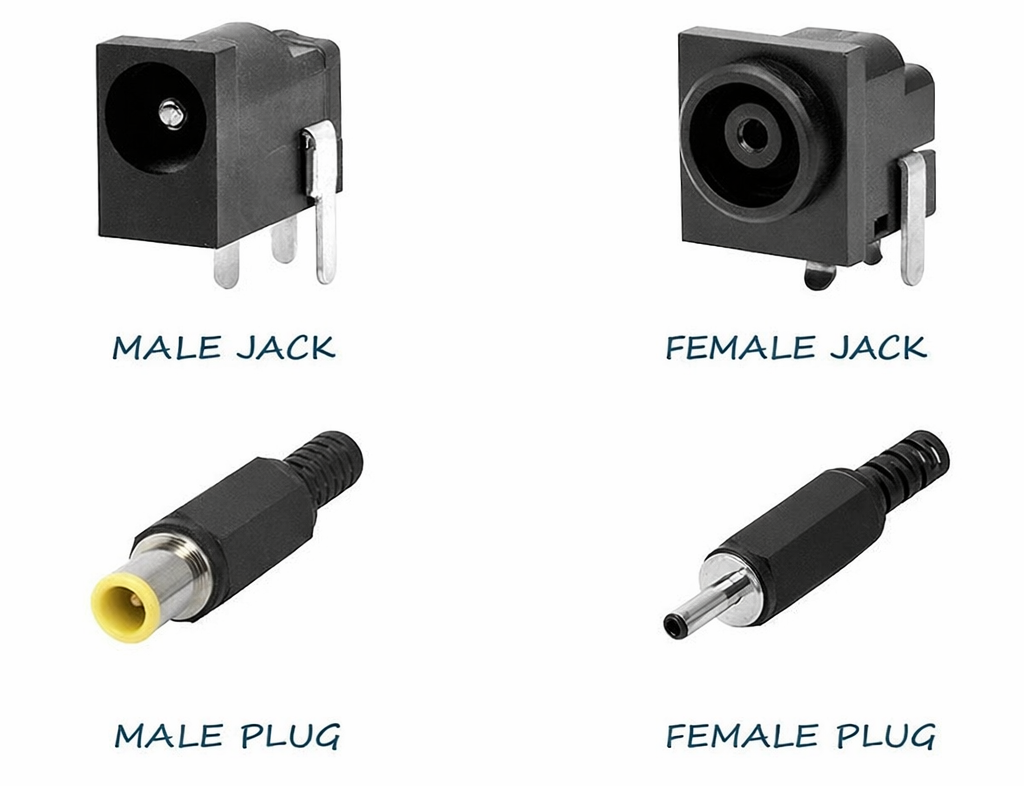

Şekil 5. Namlu Konnektör Tipleri

Namlu konnektörleri, DC güç uygulamalarında yaygın olarak kullanılan silindirik güç konnektörleridir.İçi boş bir dış manşon ve elektrik akımını taşıyan bir iç pimden oluşurlar.Bu konektörler yönlendiriciler, CCTV sistemleri ve küçük elektronik cihazlar gibi cihazlarda yaygın olarak kullanılmaktadır.Basit yapıları, kullanım sırasında kolay bağlantı ve bağlantı kesme olanağı sağlar.Namlu konnektörleri güvenilirlikleri ve tutarlı performanslarıyla bilinir.Minimum sinyal kaybıyla kararlı güç aktarımı sağlayacak şekilde tasarlanmıştır.Şekilde gösterildiği gibi, güvenli bağlantılar için hem erkek hem de dişi konfigürasyonlarda mevcutturlar.

DIN Konnektörleri

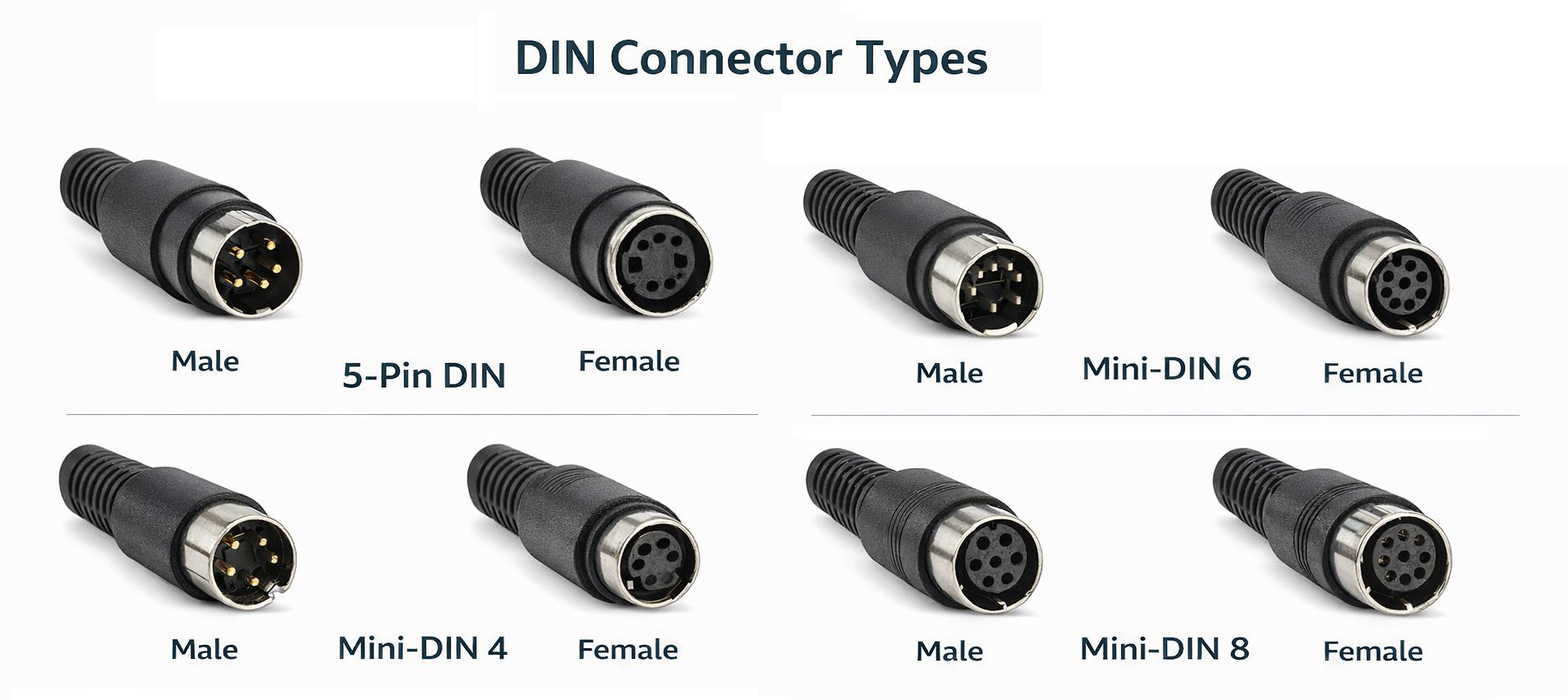

Şekil 6. DIN Konektör Çeşitleri

DIN konektörleri, standart bir düzende düzenlenmiş birden fazla pime sahip dairesel konektörlerdir.Genellikle özel elektronik ekipmanlarda ve eski sistemlerde kullanılırlar.Bu konektörler tek bir arayüzde birden fazla sinyal veya güç bağlantısını destekler.DIN konnektörleri güvenli kilitleme mekanizmaları ve hassas pin hizalamalarıyla bilinir.Genellikle ses ekipmanlarında, endüstriyel sistemlerde ve iletişim cihazlarında kullanılırlar.Tasarımları istikrarlı ve düzenli bağlantılar sağlar.Şekilde çeşitli DIN konnektör türlerinde kullanılan farklı pin konfigürasyonları gösterilmektedir.

USB Konektörleri

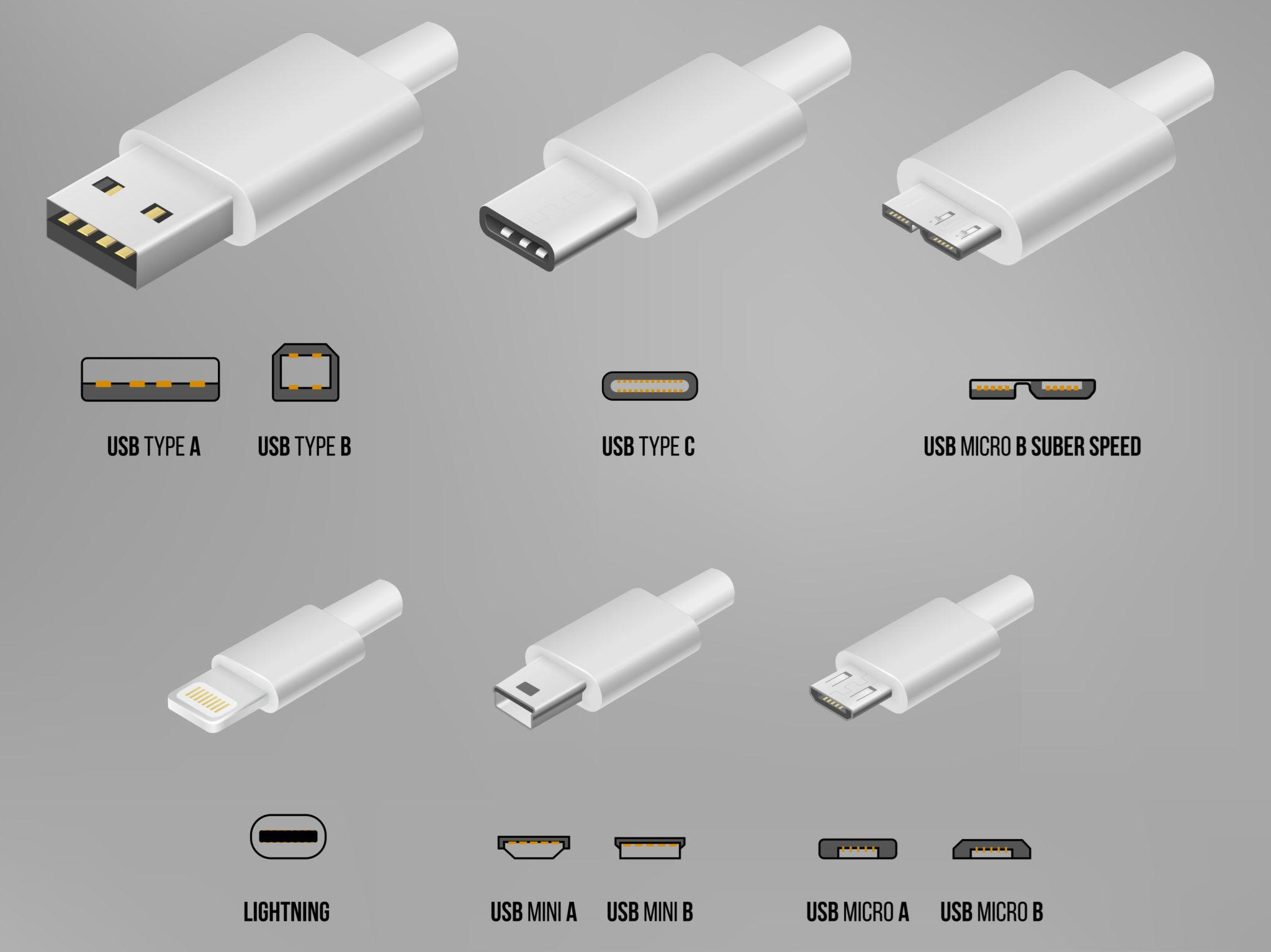

Şekil 7. USB Konektörü Türleri

USB konektörleri, modern elektronikte hem güç dağıtımı hem de veri aktarımı için kullanılan standartlaştırılmış arayüzlerdir.Akıllı telefonlarda, dizüstü bilgisayarlarda ve diğer taşınabilir cihazlarda yaygın olarak kullanılırlar.Bu konektörler kullanım kolaylığı ve evrensel uyumluluk için tasarlanmıştır.USB konektörleri çok çeşitli cihazlar arasında verimli güç aktarımını destekler.Tasarımları, zarar görmeden sık sık takıp çıkarmaya izin verir.Elektronikte en yaygın DC konnektör türü haline geldiler.Şekilde gösterildiği gibi cihaza ve uygulamaya bağlı olarak çeşitli USB formatları kullanılır.

AC Giriş ve DC Çıkış Fişleri Arasındaki Farklar

Görünüş	AC Giriş Fişleri	DC Çıkışı Konektörler
Birincil İşlev	Elektrik çizin duvar prizlerinden güç	Teslim et gücü elektronik cihazlara dönüştürdü
Elektrik Tipi	Alternatif akım (AC) girişi	Doğru akım (DC) çıkış
Konum Sistem	Giriş noktası güç adaptörü	Çıkış noktası güç adaptörü
Güç Durumu	düzenlenmemiş gelen elektrik	Düzenlenmiş ve stabilize çıktı
Standart Temel	Tarafından tanımlanmış bölgesel elektrik standartları	Tarafından tanımlanmış cihaz tasarımı gereksinimleri
İşletim Çevre	Ev veya endüstriyel duvar prizleri	Elektronik cihaz giriş bağlantı noktaları
Uyumluluk Kapsam	Sınırlı ülkeye özgü satış noktaları	Şununla eşleşti: özel cihaz arayüzleri
Yapısal Tasarım Hedefi	Sağlam ve güvenli şebeke kaynağına bağlantı	Doğru ve cihazlara istikrarlı bağlantı
Güvenlik Kullanımı	için tasarlandı yüksek voltaj girişini yönet	için tasarlandı güvenli düşük voltaj çıkışını koruyun
yönü Güç Akışı	Dışarıdan kaynak adaptöre	Adaptörden son cihaz
Tipik Başvuru	Güç verme altyapıdan adaptörler	Enerji sağlamak elektroniğe
Bağlantı Arayüz	Fiş takıldı sokete	Bağlayıcı cihaz bağlantı noktasına takılı
Esneklik	Tarafından kısıtlandı bölgesel fiş formatı	Genel olarak uyarlanabilir çeşitli cihaz türleri
Fiziksel Entegrasyon	Dahili veya çıkarılabilir fiş başlıkları	Ekli çıkış kablosu veya adaptör ucu
Sistem Rolü	Gücün bir parçası giriş altyapısı	Bir kısmı cihaz düzeyinde güç dağıtımı

Farklı Güç Adaptörü Konnektörlerinin Uygulamaları

1. Tüketici Elektroniği

Güç konektörleri akıllı telefonlar, dizüstü bilgisayarlar ve tabletler gibi cihazlarda yaygın olarak kullanılmaktadır.Günlük kullanım için istikrarlı şarj ve verimli güç dağıtımı sağlarlar.Bu konektörler, ağırlıklı olarak taşınabilir elektroniklere dayanan modern yaşam tarzlarını destekler.Güvenilirlikleri doğrudan cihazın performansını ve deneyimini etkiler.

2. Ağ Ekipmanları

Yönlendiriciler, modemler ve anahtarlar sürekli çalışma için DC konektörlerine dayanır.Kesintisiz internet bağlantısını sürdürmek için istikrarlı güç bağlantıları önemlidir.Bu konektörler uzun çalışma saatlerini hatasız olarak destekler.Dayanıklılıkları hem ev hem de ofis ağları için önemlidir.

3. Endüstriyel Ekipmanlar

Endüstriyel makineler, tutarlı ve güvenli güç dağıtımı için özel konektörler kullanır.Bu konektörler zorlu ortamların ve sürekli kullanımın üstesinden gelmek için tasarlanmıştır.Otomasyon sistemlerinin ve kontrol ünitelerinin güvenilir çalışmasını sağlarlar.İmalat ve üretim süreçlerinde performansları mükemmeldir.

4. Ses ve Görüntü Sistemleri

Konektörler, stabil güç sağlamak için amplifikatörlerde, hoparlörlerde ve medya cihazlarında kullanılır.Eğlence sistemlerinde tutarlı performansın korunmasına yardımcı olurlar.Güvenilir bağlantılar ses veya video oynatımı sırasında kesintileri önler.Bu konektörler hem ev hem de profesyonel kurulumlar için kullanılır.

5. Tıbbi Cihazlar

Tıbbi ekipmanın güvenli çalışması için güvenli güç konektörleri gerekir.Bu konektörler sağlık cihazlarının sürekli çalışmasını sağlar.Kullanım sırasında sistem arızalarını önlemek için güvenilirlik gereklidir.Hasta güvenliğinin ve cihaz doğruluğunun korunmasında rol oynarlar.

6. Otomotiv ve Taşınabilir Sistemler

Güç konnektörleri araç elektroniğinde ve taşınabilir güç sistemlerinde kullanılır.GPS üniteleri, araç kameraları ve taşınabilir şarj cihazları gibi cihazları desteklerler.Bu konektörler harekete ve değişen koşullara dayanmalıdır.Tasarımları mobil ortamlarda tutarlı güç dağıtımı sağlar.

Sonuç

Güç adaptörü fişleri, cihazları güç kaynaklarına bağlayarak ve doğru türde elektriği sağlayarak güvenilir enerji aktarımı sağlar.AC giriş fişleri bölgeye ve tasarıma göre değişiklik gösterirken DC çıkış konnektörleri belirli cihazlara uygun kararlı güç sağlar.Voltaj uyumluluğu, topraklama ve değiştirilebilir tasarımlar gibi özellikler güvenliği ve kullanılabilirliği artırır.Bu bileşenleri anlamak, farklı uygulamalarda doğru seçimin, uyumluluğun ve verimli çalışmanın sağlanmasına yardımcı olur.
