Eksantrik Mili Konum Sensörü: Fonksiyon, Arıza Belirtileri, Test ve Uygulamalar

Bugünün arabalarında, eksantrik mili konum sensörü motorun önemli bir parçasıdır.Bu sensör, motor kontrol modülü (ECM) olarak bilinen otomobilin bilgisayarının motordaki her şeyin sorunsuz çalıştığından emin olun.Eksantrik milinin nerede olduğunu ve ne kadar hızlı hareket ettiğini kontrol eder ve ECM'ye yakıt ve kıvılcım teslimatının zamanlamasını ayarlamasını söyler.Bu, arabanın daha iyi çalışmasını sağlar, yakıtı daha verimli kullanır ve daha az kirlilik üretir.Bu makale, eksantrik mili konum sensörünün ne yaptığını, neden önemli olduğunu ve neyin yanlış olabileceğini açıklayacak.

Katalog

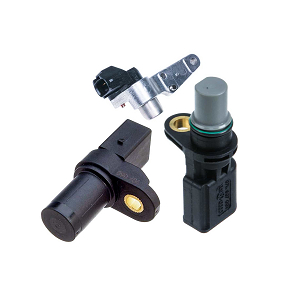

Eksantrik mili konum sensörü nedir?

Eksantrik mili konum sensörü, bir otomobilin motorunun önemli bir parçasıdır.Buji fişe ateş ettiğinde ve yakıt enjekte edildiğinde kontrol ederek motorun düzgün çalışmasına yardımcı olur.Bu sensör, eksantrik milinin ne kadar hızlı döndüğünü ve nerede yerleştirildiğini izler.Daha sonra bu bilgileri, daha iyi performans, yakıt verimliliği ve daha düşük emisyonlar için motor zamanlamasını ayarlamak için verileri kullanan Motor Kontrol Modülüne (ECM) gönderir.Sensör eksantrik milinin yanına yerleştirilir, böylece doğru veriler toplar.Tam konumu motor tasarımına ve otomobil üreticisine bağlıdır.

Sensörün işi, herhangi bir parazit olmadan eksantrik milinin hareketini tespit etmektir.Ayrıca, motorun hangi silindirin güç darbesinde olduğunu bilmesine yardımcı olur, yakıt enjeksiyonu ve ateşleme zamanlamasının krank miliyle senkronize olmasını sağlar.Eksantrik mili konum sensörü küçük olmasına rağmen, motorun ne kadar iyi çalıştığında büyük bir rol oynar.Motorun düzgün bir şekilde başlamasına, verimli çalışmasına ve yakıtı akıllıca kullanmasına yardımcı olur.Bu sensör olmadan, motor yanlış ilerleyebilir, durabilir veya başlamakta zorlanabilir.Bu onu modern otomobil teknolojisinin ana bir parçası haline getirir.

Eksantrik mili konum sensörünün işlevleri

Eksantrik mili konum sensörünün birincil fonksiyonu, motor çalışmasının çeşitli yönlerini düzenlemek için motor kontrol modülü (ECM) eksantrik milinin kesin konumunu ve dönme hızını izlemek ve raporlamaktır.Bu sensör, ECM'nin yakıt enjeksiyon zamanlamasını, ateşleme zamanlamasını ve değişken valf zamanlamasını (VVT) doğru bir şekilde kontrol edebilmesini sağlamak için verileri sürekli olarak toplar.Bu sensörden kesin giriş olmadan, ECM bu işlevleri senkronize etmek için mücadele ederek verimsiz yanma, güç çıkışının azalmasına ve artan yakıt tüketimine yol açacaktır.Sensör, eksantrik mili hareketindeki yanlış ateşler veya mekanik sorunlar gibi, genel motor performansını olumsuz etkileyebilecek herhangi bir düzensizlik tespit etmeye yardımcı olur.Bu tutarsızlıkları belirleyerek ECM, düzgün çalışmayı sürdürmek ve motor bileşenlerinde potansiyel hasarı önlemek için ayarlamalar yapabilir.

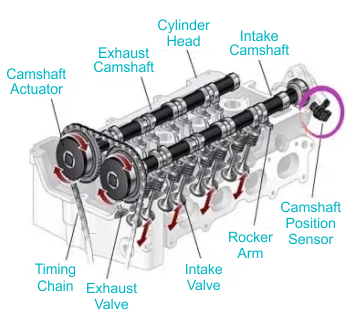

Şekil 2. Eksantrik mili konum sensörüne sahip (DOHC) bir motorun diyagramı

Eksantrik mili konum sensörünün temel sorumluluklarından biri, verileri ECM'ye aktararak alım ve egzoz valflerinin kesin zamanlamasına yardımcı olmaktır.Eksantrik mili bu valflerin açılmasını ve kapatılmasını kontrol ettiğinden, sensörün verileri ECM'nin yakıt enjeksiyonu ve kıvılcım ateşleme için kesin moment belirlemesine izin verir.Bu senkronizasyon önemlidir, çünkü yakıt havası karışımı, boşa harcanan yakıt ve emisyonları en aza indirirken güç çıkışını en üst düzeye çıkarmak için yanma döngüsünde ideal noktada ateşlenmelidir.Eksantrik mili konum sensörü başarısız olursa veya yanlış veriler sağlarsa, motor valf zamanlamasını etkili bir şekilde düzenleyemediğinden, kabaca rölanti, hızlanma sırasında tereddüt veya hatta durma yaşayabilir.Ayrıca, eksantrik mili krank milinin hızının yarısında döndüğü için, sensör ECM'nin alım ve egzoz strokları arasında ayrım yapabilmesini sağlar ve zamanlamada motor verimsizliğine yol açabilecek yanlış hesaplamaları önler.Bu hareketleri sürekli olarak izleyerek, sensör motorun pürüzsüz ve tutarlı çalışmasını korumaya yardımcı olur.

Eksantrik mili konum sensörünün bir başka fonksiyonu, farklı sürüş koşulları altında performansı optimize etmek için valf zamanlamasını dinamik olarak ayarlayan değişken valf zamanlama (VVT) sistemini desteklemedeki rolüdür.VVT teknolojisi ile donatılmış araçlarda ECM, motor yükü, hız ve gaz kelebeği konumu gibi faktörlere dayanarak valf zamanlamasını değiştirmek için eksantrik mili konum sensöründen verilere dayanır.Bunu yaparak, sistem daha düşük hızlarda yakıt verimliliğini artırabilir, daha yüksek hızlarda gücü en üst düzeye çıkarabilir ve performans ve ekonomi arasında bir denge oluşturabilir.Emme ve egzoz valflerinin zamanlamasını optimize ederek, sensör daha fazla yakıt yanması sağlayarak daha düşük emisyonlara katkıda bulunur.Farklı eksantrik mili konum sensörleri, ECM'ye hassas ve güvenilir veri iletimi sağlar ve valf zamanlamasında yapılan ayarların doğru ve duyarlı olmasını sağlar.

Eksantrik mili konum sensörünün konumu

Eksantrik mili konum sensörü, eksantrik milinin hareketini doğru bir şekilde izleyebilmesini sağlamak için motora dikkatlice yerleştirilir.Tam konumu aracın markasına ve modeline bağlı olsa da, genellikle silindir kapağının yakınında, zamanlama kapağına bağlı veya motor bloğuna monte edilmiş bulunur.Bu stratejik konumlandırma, sensörün motor zamanlamasını düzenlemek için eksantrik milinden hassas dönme verileri toplamasını sağlar.Eksantrik mili hareketini sürekli olarak izleyerek, sensör motorun sorunsuz ve verimli bir şekilde çalışmasını sağlamaya yardımcı olur.Düzgün konumlandırılmış bir sensör olmadan, motor kontrol modülü (ECM), kontak zamanlamasını ve yakıt enjeksiyonunu doğru şekilde ayarlamak için verileri almaz.

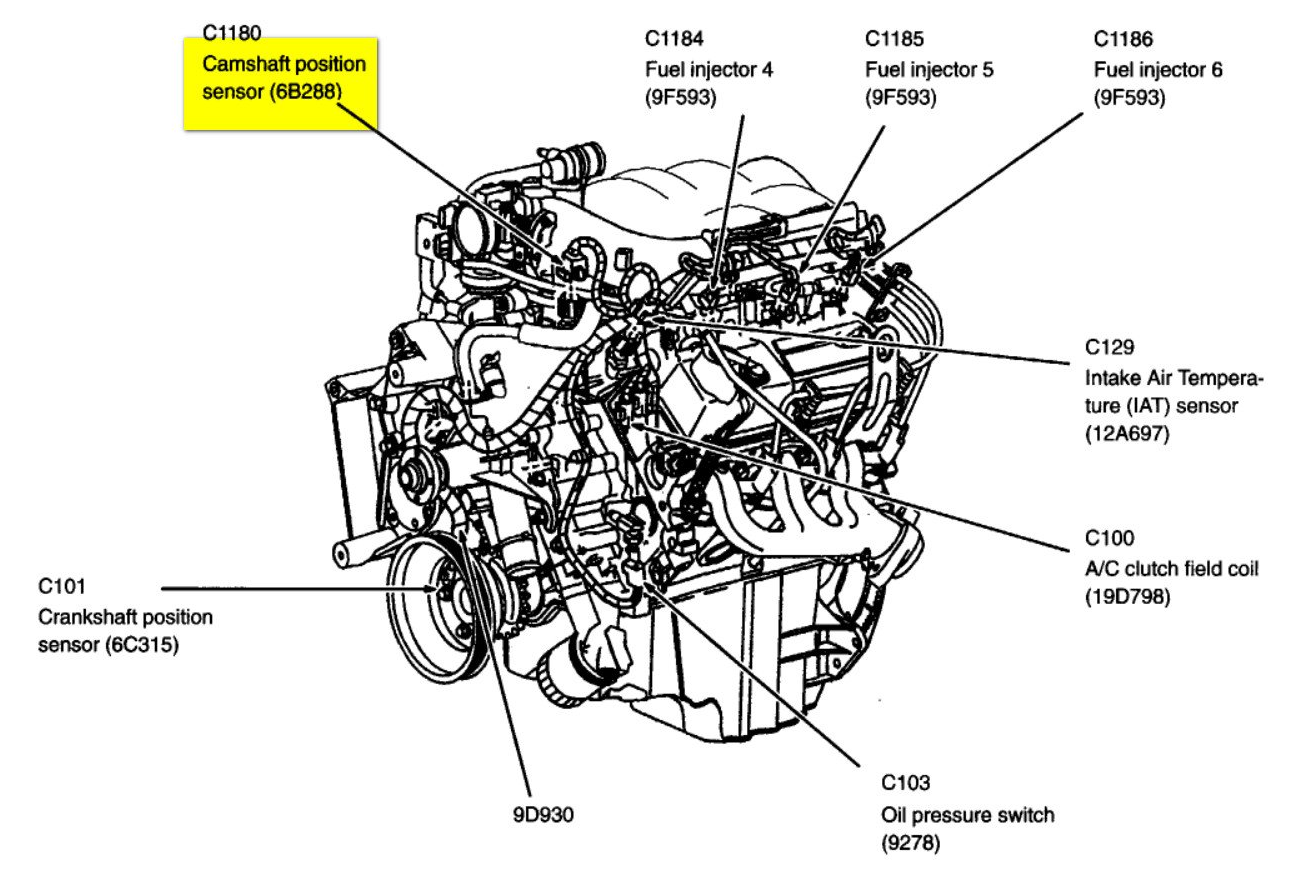

Şekil 3. Eksantrik mili konum sensörünün yeri

Bazı motorlarda, eksantrik mili konum sensörü zamanlama kapağının arkasına gizlenir ve bu da erişimi daha zor hale getirir.Bu durumlarda sensöre ulaşmak, kapağın veya yakındaki diğer bileşenlerin kaldırılması gibi ek adımlar gerektirebilir.Erişim için gereken ekstra çabaya rağmen, bu yerleşim önemlidir, çünkü sensörün eksantrik milinin konumundaki değişiklikleri tespit etmesini sağlar.ECM, motor performansını, yakıt verimliliğini ve genel sürülebilirliği artıran sürekli ayarlamalar yapmak için bu verilere dayanır.Sensörün uygun şekilde yerleştirilmesi, motorun en iyi şekilde çalışmasını sağlar ve yanlış zamanlamadan kaynaklanabilecek yanlış ateşleme veya performans sorunları riskini azaltır.

Eksantrik mili konum sensörü nasıl çalışır?

Eksantrik mili konum sensörü, eksantrik milinin dönüşünü tespit ederek ve bu hareketi elektronik sinyallere dönüştürerek işlev görür.Bu sinyaller daha sonra motor zamanlamasını ve diğer işlemleri ayarlamak için verileri kullanan Motor Kontrol Modülüne (ECM) gönderilir.Sensörün eksantrik mili hareketini yakalama şekli, kullandığı belirli teknoloji türüne bağlıdır.En yaygın tipler arasında manyetik, endüktif, salon etkisi ve optik sensörler bulunur.

Manyetik alandaki değişikliklere dayanarak manyetik bir sensör çalışır.Eksantrik mili döndükçe, sensörün algıladığı manyetik alanda dalgalanmalara neden olur.Bu değişiklikler daha sonra ECM'ye gönderilen bir elektrik sinyaline dönüştürülür.Benzer şekilde, bir endüktif sensör bir bobin ve mıknatıs kullanarak çalışır.Eksantrik mili döndüğünde, manyetik alanı değiştirerek ve bir voltaj sinyali üreterek sensörden bir dişli geçişinde metal dişler.

Bir salon efekt sensörü, manyetik alanları tespit etmek için bir yarı iletken çip kullanarak farklı çalışır.Voltaj seviyelerini değiştirmeye güvenmek yerine, eksantrik mili döndükçe açılıp kapanan dijital bir sinyal üretir.Bu, ECM'nin temiz ve hassas bir sinyal almasını sağlar.Öte yandan, bir optik sensör bir ışık demeti ve yuvalar veya delikli dönen bir disk kullanır.Disk eksantrik mili ile döndükçe, ışık ışını düzenli aralıklarla keser.Sensör bu kesintileri tespit eder ve eksantrik milinin konumunu gösteren sinyallere dönüştürür.

Her bir eksantrik mili konum sensörünün kendi faydaları vardır, ancak hepsi aynı amaca hizmet ederek ECM'ye doğru ve veri sağlıyor.Bu, uygun motor performansı, verimli yakıt yanması ve pürüzsüz araç çalışması sağlar.

Eksantrik mili pozisyon sensörlerinin türleri ve özellikleri

Farklı eksantrik mili konum sensörleri vardır ve bunlar nasıl çalıştıklarına göre sınıflandırılır.Üç ana tip manyetik tip sensörü, AC çıkış sensörü ve salon efekt sensörüdür.Bu sensörlerin her biri biraz farklı bir şekilde çalışır ve belirli motor sistemlerinin ihtiyaçlarını karşılamak için tasarlanmıştır.Bu türleri ve özelliklerini anlamak, bir araç için doğru sensörü seçmeye ve ortaya çıkabilecek sorunları teşhis etmeye yardımcı olur.

Manyetik tip sensör

Manyetik eksantrik mili konum sensörü, elektromanyetik indüksiyon prensibini kullanarak çalışır.Kalıcı bir mıknatıs ve bir tel bobini içerir.Eksantrik mili döndüğünde, dişli bir tekerlek veya relüktör sensöre yakın geçer ve manyetik alanda değişikliklere neden olur.Bu değişiklikler, eksantrik milinin ne kadar hızlı döndüğüne bağlı olarak mukavemet ve frekansta değişen bir elektrik sinyali oluşturur.Bu tip sensör genellikle distribütörün içine veya eksantrik milinin yakınına yerleştirilir.

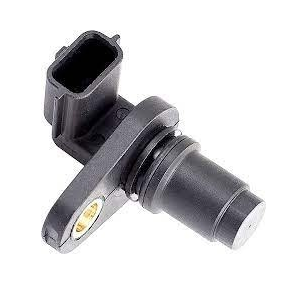

Şekil 4. Manyetik tip eksantrik mili konum sensörü

Analog bir voltaj sinyali üretir, yani eksantrik mili hareket ettikçe sinyal sürekli değişir.Manyetik bir sensörün en büyük avantajlarından biri sadeliği ve dayanıklılığıdır.Harici bir güç kaynağına ihtiyaç duymaz, bu da birçok motor koşulunda güvenilir hale getirir.Ancak, bazı dezavantajları var.Sinyalin mukavemeti sıcaklık değişikliklerinden ve sensörün kesin konumundan etkilenebilir.Sensör doğru bir şekilde yerleştirilmezse veya çok ısınırsa performansı azalabilir.

AC Çıkış Sensörü

AC çıkışı eksantrik mili konum sensörü, eksantrik mili döndüğünde alternatif bir akım (AC) sinyali oluşturur.Bu sensör, özenle aralıklı dişlere sahip bir Reluctor tekerleği ile çalışır.Bu dişler sensörden geçtikçe, ECM'nin eksantrik milinin konumunu ve motorun silindirlerinin zamanlamasını belirlemek için kullandığı bir AC voltajı oluştururlar.Bu sensör genellikle eksantrik miline yakındır ve genellikle diğer motor zamanlama bileşenleri ile entegre edilir.

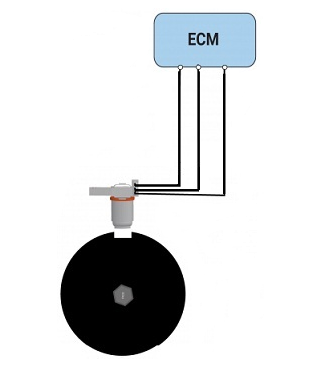

Şekil 5. AC çıkış sensörü tipi sensör

Ana avantajı, motor düşük hızlarda çalışırken bile güçlü bir sinyal üretmesidir.Bu, ECM'nin tüm sürüş koşullarında doğru veri almasını sağlamak için iyi bir seçimdir.Bununla birlikte, ECM'nin doğru kullanabilmesi için bir AC çıkış sensöründen gelen sinyalin işlenmesi gerekir.Bu, ECM'nin verileri doğru bir şekilde yorumlamak için doğru teknolojiye sahip olması gerektiği anlamına gelir.

Salon efekt sensörü

Salon etkisi eksantrik mili konum sensörü diğer tiplerden daha gelişmişdir.Manyetik bir alandaki değişiklikleri tespit eden bir yarı iletken çip kullanarak çalışır.Bu sensörde üç kablo vardır: biri güç, biri zemin için ve diğeri sinyali göndermek için.Reluctor veya zamanlama tekerleği gibi metal bir nesne sensörü geçtiğinde, manyetik alanı değiştirir.Bu, açma/kapama darbeleri şeklinde dijital bir sinyal üreten salon etkisini tetikler.

Şekil 6. Salon Etkisi Eksantrik Mili Sensörü

Bu tip sensör eksantrik mili zincir dişlisi veya zamanlama dişlisinin yanına yerleştirilir.Analog bir sinyal üreten manyetik sensörlerin aksine, salon efekt sensörü dijital bir sinyal üretir.Bu onu daha kesin ve güvenilir hale getirir.Ayrıca sıcaklık değişikliklerinden veya elektrik parazitinden daha az etkilenir, yani çeşitli koşullar altında doğru veriler sağlar.Ancak, bu tür sensör çalışması için bir güç kaynağı gerektirir.Başarısız olursa, daha basit sensörlere kıyasla teşhis etmek ve onarmak daha zor olabilir.

Eksantrik mili konum sensörünün kablolama ve sinyal iletimi

Eksantrik mili konum sensörü (CMP), modern içten yanmalı motorlarda, eksantrik milinin konumunu ve dönme hızını izlemekten sorumlu önemli bir bileşendir.Bu veriler daha sonra ateşleme zamanlaması, yakıt enjeksiyonu ve valf zamanlaması gibi anahtar motor işlevlerini düzenlemek için kullanan elektronik kontrol ünitesine (ECU) gönderilir.ECU'nun eksantrik milinin konumu hakkında doğru ve bilgi almasını sağlayarak, sensör motor verimliliğini, güç çıkışını ve emisyon kontrolünü optimize etmeye yardımcı olur.Düzgün çalışan bir eksantrik mili konum sensörü olmadan, ECU, şiddetli durumlarda düşük performansa, artan yakıt tüketimine ve hatta motor arızasına yol açabilecek motor işlemlerini tam olarak koordine edemez.Bu sensör, sıralı yakıt enjeksiyonuna ve değişken valf zamanlamasına dayanan modern motorlarda önemlidir, çünkü eksantrik mili pozisyonu verilerindeki herhangi bir yanlışlık tüm yanma işlemini bozabilir.

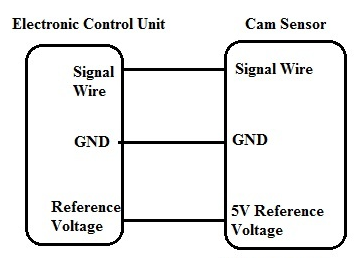

Şekil 7. eksantrik mili konum sensörü kabloları

Üç telli eksantrik mili konum sensörü kurulumunda, sensör üç farklı telden ECU'ya elektriksel olarak bağlanır: sinyal teli, toprak (GND) tel ve referans voltaj teli.Bu tellerin her biri, sensörün doğru çalışmasını sağlamada rol oynar.Sinyal teli, sensörden ECU'ya konum verilerini iletmekten sorumludur.Eksantrik mili döndükçe, sensör hareketini algılar ve bir elektrik sinyaline dönüştürür, daha sonra sinyal teliden ECU'ya gönderilir.Bu, ECU'nun yakıt enjeksiyonunun ve kıvılcım ateşlemesinin kesin zamanlamasını belirleyerek düzgün motor çalışması sağlayarak sağlar.Zemin (GND) tel, devreyi tamamlamak için elektrik topraklaması sağlar ve sensörün performansına müdahale edebilecek elektrik dalgalanmalarını önler.Genellikle ECU'dan sabit bir 5V sağlayan referans voltaj teli, sensörü güçlendirir ve doğru ve tutarlı bir sinyal oluşturmasına izin verir.Bu kablolardan herhangi biri hasar görür veya bağlantısı kesilirse, sensör verileri doğru bir şekilde iletemez ve motor performans sorunlarına yol açabilir.

Eksantrik mili motor çalışması sırasında döndükçe, eksantrik mili konum sensörü sürekli olarak konumunu izler ve karşılık gelen voltaj sinyallerini ECU'ya gönderir.ECU daha sonra bu bilgileri yakıt dağıtımını, ateşleme zamanlamasını ve valf zamanlamasını ayarlayarak optimum yanma verimliliğini sağlayarak kullanır.Değişken valf zamanlaması (VVT) sistemleri ile donatılmış motorlarda, eksantrik mili konum sensörü, ECU'nun valf zamanlamasını daha iyi yakıt ekonomisi ve performans için dinamik olarak ayarlamasını sağlayan veriler sağlayarak daha da önemli bir rol oynar.Arızalı bir sensör veya arızalı kablolama, yanlış ateşler, kaba rölanti, hızlanma sırasında tereddüt, zayıf yakıt ekonomisi ve hatta başlayamayan bir motor da dahil olmak üzere çeşitli motor sorunlarına yol açabilir.Birçok durumda, ECU sensör devresindeki bir arızayı algılayacak ve kontrol motoru ışığını (CEL) tetikleyerek bir OBD-II tarayıcı kullanılarak alınabilen bir teşhis sorun kodu (DTC) saklayacaktır.

Eksantrik mili konum sensörünün ve kablolarının düzenli olarak incelenmesi ve bakımı, güvenilir motor performansının sağlanması gerekir.Motor başarısız bir sensör belirtileri sergiliyorsa, sensörün kablo bağlantılarının kontrol edilmesi, voltaj beslemesinin test edilmesi ve sensörün kendisinin hasar veya kirlenme açısından denetlenmesi de dahil olmak üzere kapsamlı bir teşhis işlemi yapılmalıdır.Bazı durumlarda, kirli veya hasarlı bir sensör aralıklı sinyal kaybına neden olabilir ve bu da sporadik motor performans sorunlarına yol açabilir.Hatalı bir eksantrik mili konum sensörünün değiştirilmesi genellikle basit bir işlemdir, ancak uygun kablo bağlantılarının sağlanması da aynı derecede önemlidir.İyi işleyen bir eksantrik mili konum sensörü, ECU'nun motor işlemlerini tam olarak kontrol etmesini, verimliliği artırmasını, emisyonları azaltmasını ve genel sürüş performansını artırmasını sağlar.

Eksantrik mili pozisyon sensörü sorunları nasıl tespit edilir?

Hatalı bir eksantrik mili konum sensörü ciddi motor performans sorunlarına neden olabilir.Aşağıda temel belirtiler, nedenleri ve aracınızı nasıl etkiledikleri:

Motor yanlış ateşleri

Eksantrik mili konum sensörü arızalandığında, ECM eksantrik mili konumu hakkında yanlış veri alır.Bu, yakıt enjektörleri ve ateşleme sistemi arasındaki kesin koordinasyonu bozar ve uygunsuz yakıt enjeksiyon zamanlamasına yol açar.Sonuç olarak, bir veya daha fazla silindirde yanma doğru bir şekilde meydana gelmeyebilir ve bu da motorun yanlış bağlanmasına neden olabilir.Sürüş sırasında tereddüt, kaba veya titrek bir sürüş deneyimi veya hızlanırken ani bir güç kaybı gibi belirtileri fark edebilirsiniz.Sık yanlış ateşler emisyonları artırabilir, motor verimliliğini azaltabilir ve hatta motor bileşenlerinde uzun süreli hasara neden olabilir.Adressiz bırakılırsa, tekrarlanan yanlış ateşler kontrol motoru ışığını tetikleyebilir ve daha ciddi mekanik arızalara yol açabilir.

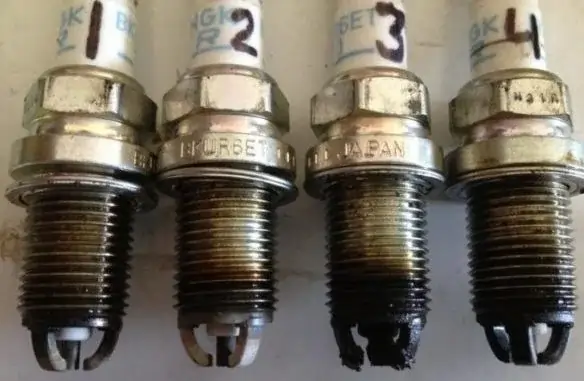

Şekil 8. Motor yanlış ateşleri nedeniyle faul ve hasarlı bujiler

Kötü yakıt ekonomisi

Eksantrik mili konum sensörü, ECM'nin optimum yanma için gereken doğru miktarda yakıt miktarını belirlemesine yardımcı olarak yakıt enjeksiyonunun düzenlenmesinde rol oynar.Sensör başarısız olduğunda, ECM çok fazla veya çok az yakıt enjekte edebilir, bu da verimsiz yanmaya ve genel yakıt ekonomisini azaltabilir.Bu, motorun gerekenden daha fazla yakıt yakacağı ve pompada daha yüksek yakıt tüketimine ve artan maliyetlere yol açacağı anlamına gelir.Yakıt verimliliğinde göze çarpan bir düşüş, motorun olması gerekenden daha fazla çalışarak yanlış verileri telafi ettiğini gösterebilir.Zamanla, bu ekstra zorlama, çeşitli motor bileşenlerinde aşınma ve yıpranabilir, bu da potansiyel olarak daha fazla mekanik sorunlara yol açabilir.Kilometrede azalma fark ederseniz, sorunu derhal teşhis etmek ve ele almak önemlidir.

Kabaca rölanti

Başarısız bir eksantrik mili konum sensörü, motorun sabit bir boşta kalma mücadelesine neden olabilir.Sensörden doğru veriler olmadan, ECM hava yakıt karışımını ve ateşleme zamanlamasını yanlış hesaplayabilir ve araç dinlenirken düzensiz motor davranışına yol açabilir.Aşırı titreşimler, dalgalanan RPM'ler yaşayabilir, hatta motordan gelen olağandışı sesler duyabilirsiniz.Bazı durumlarda, motor kırmızı bir ışıkta veya trafikte rölantide dururken durabilir.Bu sorun zamanla daha şiddetli hale gelebilir, bu da motorun sorunsuz çalışmasını zorlaştırır.Kaba rölantiyi görmezden gelmek, kontak ve yakıt sistemi bileşenlerine daha fazla zarar verebilir, bu da onarımları uzun vadede daha maliyetli hale getirebilir.

Motorun başlamasında zorluk

Eksantrik mili konum sensörü, ECM'nin ateşlemeden önce pistonların kesin konumunu belirlemesine yardımcı olur.Sensör arızalanmaya başlarsa, zayıf, gecikmeli veya yanlış sinyaller gönderebilir, bu da motorun başlamasını zorlaştırır.Bu, motorun nihayet dönmeden veya bazı durumlarda tamamen başlayamamadan önce uzun bir süre boyunca kranklanmasına neden olabilir.Tekrarlanan başlangıç ​​sorunları, pil ve marş motoru üzerinde ek zorlama koyabilir ve bu bileşenlerin erken arızası riskini artırabilir.Arabanız sık sık başlamak için mücadele ediyorsa, eksantrik mili konum sensörünün suçlu olup olmadığını teşhis etmek önemlidir.Başarısız bir sensörün erken değiştirilmesi, başlangıç ​​sisteminin diğer bölümlerinde gereksiz aşınmayı önleyebilir.

Sürüş sırasında sarsma veya durma

Arızalı bir eksantrik mili konum sensöründen tutarsız sinyaller, sürüş sırasında ani güç kaybına yol açabilir.Motor uygun zamanlamayı korumak için mücadele ederken, özellikle hızlanma sırasında aracın sarsıldığını veya tereddüt ettiğini fark edebilirsiniz.Bu, trafikte veya otoyol hızlarında öngörülemeyen ve güvensiz sürüşü yapabilir.Şiddetli durumlarda, motor güvenlik tehlikesi oluşturan uyarı olmadan tamamen durabilir.Bir kesişme motoru, bir kavşağın ortasında veya bir otoyolda birleşirken tehlikeli olabilir.Aracınız sık tezgahlar veya ani sarsıntı hareketleri yaşarsa, düzgün ve güvenilir performansı geri kazanmak için eksantrik mili konum sensörünü mümkün olan en kısa sürede incelemek ve değiştirmek önemlidir.

Eksantrik mili pozisyon sensörü arızasının ortak nedenleri

Eksantrik mili konum sensörü motor zamanlaması ve performansında rol oynar, ancak herhangi bir bileşen gibi, zamanla arızaya karşı hassastır.Çevresel etkilerden mekanik aşınmaya ve uygunsuz kuruluma kadar çeşitli faktörler arızasına katkıda bulunur.Bu nedenleri anlamak, sorunların erken teşhis edilmesine ve beklenmedik motor sorunlarının önlenmesine yardımcı olabilir.

Çevre koşulları

Aşırı sıcaklıklar, yüksek nem ve kir veya enkazlara maruz kalma gibi sert çevre koşulları, eksantrik mili konum sensörünün uzun ömürlülüğü üzerinde etkiye sahip olabilir.Sensör motor bölmesi içinde bulunduğundan, sürekli olarak yüksek ısı seviyelerine tabi tutulur, bu da iç devresinin bozulmasına yol açabilir.Zamanla, aşırı ısıya uzun süreli maruz kalma, sensörün elektronik bileşenlerinin genişlemesine ve büzülmesine neden olabilir, bu da devre ve nihai arızada mikro çatlaklara yol açabilir.Soğuk iklimlerde, hızlı sıcaklık dalgalanmaları da yoğuşma birikmesine katkıda bulunabilir, bu da potansiyel olarak sensörün sinyal iletimini bozan iç kısa devrelere neden olabilir.

Nem girişi, sensörün işlevselliğini olumsuz etkileyebilecek başka bir çevresel faktördür.Su veya nem sensörün muhafazasına sızarsa, iç kablolama ve konektörlerin korozyonuna yol açabilir ve elektrik iletkenliğini zayıflatabilir.Kış koşullarında buz çözmek için kullanılan yol tuzu ve kimyasallar korozyonu hızlandırabilir ve sensörün etkinliğini daha da tehlikeye atabilir.Ek olarak, asfaltsız yollardan veya off-road sürüşten toz, kir ve kalıntılar sensörün etrafında birikebilir ve eksantrik milinin konumunu doğru bir şekilde tespit etme yeteneğini engelleyebilir.Uygun koruma ve bakım olmadan, bu elemanlara uzun süreli maruz kalma kademeli olarak sensör arızasına yol açabilir.

Kirlenme

Yağ sızıntıları ve motor sıvılarından kontaminasyon, eksantrik milinin dönme konumunu doğru bir şekilde tespit etme yeteneğine müdahale ederek eksantrik mili konum sensörünün performansını büyük ölçüde etkileyebilir.Motor, aşınmış bir valf kapağı contası, sızdıran eksantrik mili contaları veya hatalı bir karter havalandırma sistemi nedeniyle bir yağ sızıntısı geliştirirse, yağ sensöre sızabilir ve bir kir ve kalıntı tabakası oluşturabilir.Bu birikme, sensörün eksantrik milinden uygun manyetik sinyaller almasını yalıtabilir, bu da yanlış okumalara veya tam sensör arızasına yol açabilir.Yağ kontaminasyonu, sensörün elektrik konektörlerine sızabilir, bu da kontrol motoru ışığını tetikleyebilir ve motor performansını etkileyebilir, bu da zayıf bağlantı ve aralıklı sinyal kaybına neden olabilir.

Yağ kontaminasyonunun yanı sıra, dahili motor aşınmasından elde edilen metal talaşları da sensörün doğruluğunu tehlikeye atabilir.Birçok eksantrik mili konum sensörü, eksantrik mili hareketini tespit etmek için manyetik bir alana güvendiğinden, küçük metal parçacıklarının varlığı bu alanı bozabilir ve bu da düzensiz sensör okumalarına yol açabilir.Bu metal talaşlar, yıpranmış zamanlama bileşenlerinden, yanlış yağlamadan veya zaman içinde aşırı motor aşınmasından kaynaklanabilir.Düzenli yağ değişimi ve denetimleri kontaminasyon riskini azaltmaya yardımcı olabilir ve sensörün işlevini bozabilecek engellerden uzak kalmasını sağlayabilir.

Mekanik Aşınma ve Yaşlanma

Diğer herhangi bir motor bileşeni gibi, eksantrik mili konum sensörü, motor titreşimlerine, ısı döngülerine ve sürekli çalışmaya uzun süre maruz kalma nedeniyle zaman içinde doğal aşınma ve yıpranma yaşar.Sensör yaşlandıkça, dahili elektronik bileşenleri bozulabilir, bu da eksantrik milinin pozisyonunu tespit etmede doğruluğun azalmasına neden olabilir.Sensörün plastik muhafazası, ısı ve motor stresine tekrar tekrar maruz kalmadan kırılgan olabilir, bu da çatlak ve başarısızlık olasılığını artırabilir.Ayrıca, sensörün etkileşime girdiği Reluctor tekerleği veya zamanlama bileşenleri zamanla aşınabilir ve sensörün eksantrik mili pozisyonunu doğru bir şekilde okumakla mücadele etmesine neden olur.

Elektrik kabloları ve sensörle ilişkili konektörler de yaşla bozulabilir ve aralıklı bağlantı sorunlarına yol açabilir.Yıpranmış veya kırılgan kablolama tutarsız elektrik sinyallerine neden olabilir, bu da motorun yanlış ateşlenmesine, durdurulmasına veya hızlanma sırasında tereddütle sonuçlanabilir.Bazı durumlarda, gevşek veya aşınmış elektrik konektörleri zayıf temas oluşturabilir, bu da düzensiz motor davranışına ve tanısal sorun kodlarına yol açabilir.Sensörün kablolarının ve çevresindeki bileşenlerin düzenli denetimleri, ciddi performans sorunlarına dönüşmeden önce yaşlanma belirtilerinin tespit edilmesine yardımcı olabilir.

Yanlış kurulum veya kullanım

Eksantrik mili konum sensörünün yanlış montajı, bileşene gereksiz stres koyarak veya eksantrik mil ile uygunsuz hizalamaya neden olarak erken arızaya yol açabilir.Kurulum sırasında sensör aşırı derecede beslenirse, muhafazayı çatlatabilir veya bozabilir, bu da doğru işlev görme yeteneğini etkileyebilir.Öte yandan, gevşek bir şekilde kurulmuşsa, aşırı titreşebilir, bu da yanlış okumalara veya montaj pozisyonundan tamamen ayrılmaya yol açabilir.Üreticinin önerdiği tork özelliklerini takiben, güvenli ancak zarar görmeyen bir kurulum sağlamak için önemlidir.

Düşük kaliteli satış sonrası sensörler kullanmak erken başarısızlık olasılığını artırabilir.Ucuz veya kötü üretilen sensörler, OEM (orijinal ekipman üreticisi) bileşenleri ile aynı dayanıklılık ve performans standartlarını karşılayamayabilir, bu da daha kısa ömürlere ve sık değiştirilmelere yol açar.Bakım sırasında sensörü düşürme veya kablo demetini çok güçlü bir şekilde çekme gibi kaba kullanım, hassas iç devrelere de zarar verebilir.Mekanik ve araç sahipleri, operasyonel ömrünü kısaltabilecek istenmeyen stresi tanıtmaktan kaçınmak için sensörü değiştirirken dikkatli olmalıdır.

Eksantrik mili konum sensörünün test edilmesi ve korunması

Eksantrik mili konum sensörünün uygun şekilde çalışmasını sağlamak, motor verimliliğini ve performansını korumak için önemlidir.Hatalı bir sensör, kaba rölanti, zayıf ivme, yanlış verme ve hatta başlangıçsız bir durum gibi sorunlara yol açabilir.Bu sorunları önlemek için düzenli test ve bakım gereklidir.

Eksantrik mili konum sensörünün test edilmesi

Eksantrik mili konum sensörünü test etmenin en etkili yollarından biri, voltaj, direnç ve sinyal çıkışını ölçmek için dijital bir multimetre kullanmaktır.Test süreci genellikle aşağıdaki adımları içerir:

1. Görsel inceleme

Herhangi bir test aracını kullanmadan önce, eksantrik mili konum sensörünün ve çevre bileşenlerinin kapsamlı bir görsel incelemesiyle başlayın.Çatlaklar, korozyon, yağ kontaminasyonu veya gevşek konektörler gibi fiziksel hasar belirtileri arayın.Sensör genellikle ısı, titreşim ve motor sıvılarına maruz kaldığından, elektrik konektörleri ve kablo demeti zamanla bozulabilir.Yıpranmış kablolar veya gevşek bağlantılar varsa, daha fazla testle devam etmeden önce onarılmalı veya değiştirilmelidir.Bazen, hatalı bir sensör sorunun temel nedeni olmayabilir.Hasarlı kablolama, zayıf topraklama veya zayıf bir pil de yanlış okumalara yol açabilir.Kablolamanın sağlam olmasını ve sensörün güvenli bir şekilde monte edilmesini sağlamak, yanlış teşhis ve değiştirmeleri ortadan kaldırmaya yardımcı olabilir.Muayene sırasında her şey bozulmadan görünüyorsa, sensörün doğru çalışıp çalışmadığını doğrulamak için elektrik testine devam edin.

2. Güç kaynağını kontrol etmek

Görsel inceleme tamamlandıktan sonra, bir sonraki adım sensörün doğru güç kaynağı voltajını aldığını doğrulamaktır.Çoğu eksantrik mili konum sensörü, motor kontrol ünitesi (ECU) tarafından sağlanan 5V veya 12V üzerinde çalışır.Bunu kontrol etmek için, dijital multimetrenizi DC voltaj moduna ayarlayın ve negatif probu topraklarken pozitif probu sensörün güç kablosuna bağlayın.Ateşleme açık pozisyona döndüğünde (motoru başlatmadan), multimetre beklenen voltaj aralığını göstermelidir.Sensör güç almıyorsa, sorun sensörün kendisinden ziyade kablo demeti, sigorta veya ECU'da olabilir.Üflemeli bir sigorta veya hasarlı bir tel, güç kaynağını kesintiye uğratabilir ve sensörün arızalanmasına neden olabilir.Voltaj varsa ancak yine de sorunlar yaşıyorsa, sensörün kendisinin kusurlu olup olmadığını belirlemek için sensörün sinyal çıkışının daha fazla test edilmesi gereklidir.

3. Sinyal çıkışını ölçme

Güç kaynağını doğruladıktan sonra, bir sonraki adım, ECU'ya doğru verileri ilettiğinden emin olmak için sensörün sinyal çıkışını kontrol etmektir.Motor çalışırken veya krank yaparken, multimetrenin problarını sensörün sinyal teline ve topraklamasına bağlayın.Voltaj, eksantrik mili döndükçe, bir salon etki sensöründe 0.5V ve 5V arasında döndükçe veya manyetik bir isteksizlik sensöründe alternatif bir akım (AC) sinyali ürettikçe dalgalanmalıdır.Voltaj sabit kalırsa veya beklenen aralığın dışındaysa, sensör eksantrik milinin konumunu doğru bir şekilde tespit etmeyebilir.Arızalı bir sinyal, zamanlama sorunlarına neden olabilir, bu da yanlış ateşlere, kaba rölantiye veya zayıf yakıt verimliliğine yol açabilir.Anormal bir sinyal algılanırsa, Reluctor tekerleğini (manyetik sensörler için) incelemek veya gerekirse sensörü değiştirmek önerilir.

4. Direnç Testi (bazı sensörler için)

Bazı eksantrik mili pozisyon sensörleri, manyetik isteksizlik sensörleri, dirençleri ölçülerek test edilebilir.Bu testi gerçekleştirmek için multimetreyi OHM (ω) ayarına ayarlayın ve probları sensörün terminallerine bağlayın.Direnç okumasını araç üreticisi tarafından sağlanan özelliklerle karşılaştırın.Çok yüksek veya çok düşük bir okuma, sensör içinde dahili bir hatayı gösterebilir.Bununla birlikte, tüm eksantrik mili konum sensörleri bu şekilde test edilemez.Dijital bir kare dalga sinyali üreten Hall etkili sensörlerin ölçülebilir bir dirence sahip olmamasıdır.Bunun yerine, bu sensörler voltaj ve sinyal testine dayanır.Sensör tipiniz direnç testini destekliyorsa, standart aralıktan sapmaları kontrol etmek, değiştirilmesi gerekip gerekmediğini belirlemeye yardımcı olabilir.

5. Osiloskop Testi (Gelişmiş Yöntem)

Eksantrik mili konum sensörünün performansının daha derinlemesine bir analizi için, sinyal dalga formunu gözlemlemek için bir osiloskop kullanılabilir.Sadece sayısal voltaj okumaları sağlayan bir multimetreden farklı olarak, osiloskop sensörün çıkışının bir grafiğini görüntüler ve daha hassas teşhislere izin verir.Düzgün çalışan bir sensör, eksantrik milinin dönme konumuna karşılık gelen sabit, periyodik bir dalga formu üretecektir.Dalga formu düzensiz, zayıf veya eksik bölümler ise, bu sensör bozulmasını, kablolama sorunlarını veya eksantrik milinin kendisiyle ilgili sorunları gösterebilir.Osiloskop testi, standart bir multimetre ile tespit edilemeyen aralıklı sensör arızaları teşhis edilirken yararlıdır.Bu yöntem daha gelişmiş araçlar ve bilgi gerektirse de, sensörün sağlığının en doğru değerlendirmesini sağlar.

Eksantrik mili konum sensörünün korunması

Düzenli bakım, erken sensör arızasını önlemeye yardımcı olur ve optimum motor performansını sağlar.En iyi uygulamalar şunları içerir:

1. Sensörü temiz tutmak

Kir, yağ ve döküntü, eksantrik mili konum sensöründe birikebilir ve potansiyel olarak eksantrik milinin konumunu doğru bir şekilde tespit etme yeteneğini etkileyebilir.Sensör yüksek ısı, yüksek vibrasyon ortamında çalıştığından, kirleticiler sinyal iletimine müdahale edebilir, bu da düzensiz okumalara veya tam arızaya yol açabilir.Düzenli temizlik, uygun sensör işlevini korumak ve motor ışıklarını veya performans sorunlarını kontrol edebilecek yanlış sinyalleri önlemek için önemlidir.Sensörü etkili bir şekilde temizlemek için, hassas bileşenler için tasarlanmış uygun bir elektrik kontağı temizleyici veya devre dışı olmayan bir sprey kullanın.Hassas sensör bileşenlerine zarar verebileceği için sert çözücüler veya basınçlı hava kullanmaktan kaçının.Temizlenirken, sensörün yüzeyinin engelsiz kalmasını sağlayarak kir veya yağ birikimini hafifçe çıkarın.Çevreyi sızıntı veya aşırı kiri incelediğinizden emin olun, çünkü bunlar sensör kontaminasyonuna katkıda bulunan daha büyük motor sorunlarını gösterebilir.

2. Kablolama ve konektörleri inceleme

Eksantrik mili konum sensörü, doğru işlev görmesi için kararlı bir elektrik bağlantısına dayanır.Zamanla, ısı, nem ve motor titreşimlerine maruz kalma korozyonuna, yıpranmış kablolara veya gevşek konektörlere yol açabilir, bunların hepsi aralıklı sensör arızasına veya düzensiz okumalara neden olabilir.Kablo demeti hasar görürse, sensör voltaj alamayabilir, bu da yanlış zamanlama sinyallerine ve zayıf motor performansına yol açabilir.Bu sorunları önlemek için, kablo demeti ve sensör konnektörünü düzenli olarak aşınma veya hasar belirtileri açısından inceleyin.Terminallerde çatlamış yalıtım, bükülmüş pimler veya korozyon arayın.Herhangi bir sorun bulunursa, etkilenen kabloları derhal onarın veya değiştirin.Sensör konnektörüne dielektrik gres uygulamak, nem birikmesini ve korozyonunu önlemeye yardımcı olarak tutarlı ve güvenilir bir bağlantı sağlayabilir.

3. Motor performansını izleme

Motor performansındaki değişiklikler genellikle başarısız bir eksantrik mili konum sensörünün erken uyarı işareti olarak işlev görebilir.Sensör arızalanmaya başlarsa, motor kontrol ünitesi (ECU) yanlış veriler alabilir, bu da kaba rölanti, ivme sırasında tereddüt veya ani güç kaybı gibi semptomlara yol açabilir.Daha şiddetli durumlarda, arızalı bir sensör motorun durmasına veya tamamen başlamamasına neden olabilir.Bu uyarı işaretlerinin göz ardı edilmesi, motor bileşenlerine daha geniş hasara ve onarım maliyetlerinin artmasına neden olabilir.Potansiyel sorunların önünde kalmak için, alışılmadık motor davranışlarına çok dikkat etmelisiniz ve eksantrik mili konum sensörü ile ilgili sorun kodlarını kontrol etmek için bir OBD-II tarayıcı kullanmalısınız.P0340 (eksantrik mili konum sensörü devre arızası) veya P0341 (eksantrik mili konum sensörü performans sorunu) gibi teşhis kodları görünürse, daha fazla inceleme ve test derhal yapılmalıdır.Sensörle ilgili problemlerin erken adreslenmesi daha fazla komplikasyonu önleyebilir ve motorun sorunsuz çalışmasını sağlayabilir.

4. Sensörü gerektiği gibi değiştirme

Uygun bakımla bile, eksantrik mili konum sensörleri ısıya maruz kalma, elektrik bozunması veya dahili bileşen arızası nedeniyle zamanla aşınabilir.Sensör sürekli olarak düzensiz sinyaller üretirse, teşhis testlerinde başarısız olursa veya kalıcı sorun kodlarını tetiklerse, değiştirme genellikle en iyi çözümdür.Başarısız bir sensör kullanmaya devam etmek, performans sorunlarının kötüleşmesine, yakıt verimliliğinin azalmasına ve diğer motor bileşenlerine potansiyel hasara yol açabilir.

Eksantrik mili konum sensörünün sıfırlanması

Eksantrik mili konum sensörüne hizmet verdikten veya değiştirdikten sonra, motor kontrol modülünün (ECM) sıfırlanması, aracın verimli çalışmasını sağlamak için önemli bir adımdır.ECM, yakıt enjeksiyonunu, ateşleme zamanlamasını ve genel motor performansını yönetmek için sensör verilerine dayanır.ECM yeni bir sensör kurulduktan sonra sıfırlanmazsa, eski verileri kullanmaya devam edebilir, bu da kaba rölanti, zayıf ivme ve hatta motor uyarılarını kontrol etmek gibi performans sorunlarına yol açabilir.Basit manuel sıfırlamalardan daha gelişmiş teşhis araç yöntemlerine kadar değişen eksantrik mili konum sensörünü değiştirdikten sonra ECM'yi sıfırlamanın birkaç yolu vardır.

Pil Bağlantı Kesme Yöntemi (Temel Manuel Sıfırlama)

Bu, ECM'yi sıfırlamanın en basit yoludur ve çoğu araç için etkilidir.Pilin bağlantısını kesmek, ECM'ye geçici olarak gücü keser ve depolanan sensör verilerini sıfırlamaya ve temizlemeye zorlar.

Adımlar:

• Aracın güvenli bir yerde olduğundan emin olun, kapalı ve parkta (veya manuel şanzımanlar için nötr)

Başlamadan önce, aracın güvenli ve istikrarlı bir yerde düz bir yüzeye park edildiğinden emin olun.Işık, radyo ve iklim kontrolü gibi tüm elektrik bileşenlerinin kapatılmasını sağlayarak ateşlemeyi tamamen kapatın.Otomatik şanzımanlar için dişliyi parka kaydırırken, manuel şanzıman araçları herhangi bir hareketi önlemek için park freni ile nötr olarak ayarlanmalıdır.

• Kaputu açın ve aracın pilini bulun

Tipik olarak sürücü koltuğunun yakınında veya gösterge tablosunun altında bulunan aracın içinde kaput salınım kolunu kullanarak kaputu açın.Kaput açıldıktan sonra, sabitlemek için kaput pervane çubuğunu (gerekirse) kullanın.Motor bölmesinde bulunan ancak bazen gövdeye veya arka koltukların altına belirli araçlarda yerleştirilebilen pili bulun.Pilin iki terminali olacaktır: bir pozitif (+) ve bir negatif (-), tipik olarak kırmızı ve siyah kapaklarla işaretlenmiş.

• Pilin negatif (-) terminalini ayırmak için bir anahtar kullanın

Bir anahtar veya soket seti ile, negatif (-) pil terminal kablosunu sabitleyen somunu dikkatlice gevşetin.Elektrikli kısa devreler riskini azaltmak için her zaman negatif terminali ayırın.Somun gevşetildikten sonra, kabloyu terminalden hafifçe çıkarın ve bir kenara koyun, herhangi bir metal yüzey veya pozitif terminalle temas etmediğinden emin olun.Bazı araçlar, erişim mümkün olmadan önce çıkarılması gereken terminaller üzerinde plastik kapaklara sahip olabilir.

• Sistemden kalıntı gücün boşaltılmasına izin vermek için en az 15 ila 30 dakika bekleyin

Pili çıkardıktan sonra, kalan elektrik yükünün aracın elektronik sistemlerinden dağıldığından emin olmak için en az 15 ila 30 dakika bekleyin.Bu, ECM'nin tam olarak sıfırlanmasını sağlar.Bazı durumlarda, özellikle daha yeni araçlarda veya karmaşık yerleşik bilgisayarlara sahip olanlarda, tam bir sıfırlama için bir saate kadar beklemeye ihtiyaç duyulabilir.Bu süre zarfında, fren pedalına basmak veya farları birkaç saniye açmak sistemden kalan herhangi bir gücün daha hızlı boşaltılmasına yardımcı olabilir.

• Negatif terminali yeniden bağlayın ve güvenli bir şekilde sıkın

Bekleme süresi geçtikten sonra, negatif (-) pil kablosunu terminale yeniden takın.Bağlantının sağlam ve kararlı olmasını sağlayarak somunu bir anahtarla sıkarak sabitleyin.Gevşek bir bağlantı elektrik sorunlarına neden olabilir veya ECM'nin doğru çalışmasını önleyebilir.Aracın bir pil yönetim sistemi (BMS) varsa, bir tarama aracı kullanılarak veya üreticiye özgü prosedürleri izleyerek sıfırlanması gerekebilir.

• Aracı başlatın ve ECM yeni sensör verilerini yeniden öğrenirken birkaç dakika boşta kalmasına izin verin

Pili yeniden bağladıktan sonra, motoru başlatın ve birkaç dakika bekletin.Bu, ECM'nin sensör verilerine dayanarak yakıt karışımı ve boş hızı gibi parametreleri yeniden öğrenmesine izin verir.Bu dönemde, sistemin yeniden kalibre etmek için zamana ihtiyacı olduğu için motoru devirmekten veya hemen sürüşten kaçının.Bazı araçlar, yeniden öğrenme işlemini tamamlamak için birkaç mil boyunca sabit bir hız korumak gibi belirli koşullar altında sürüş gerektirebilir.

OBD-II tarayıcı sıfırlama yöntemi (doğruluk için önerilir)

Bir OBD-II tarayıcı (yerleşik teşhis tarayıcısı) kullanmak, ECM'yi sıfırlamak ve önceki tüm sensör hata kodlarının temizlenmesini sağlamak için daha kesin bir yol sağlar.

Adımlar:

• OBD-II bağlantı noktasını bulun

İlk adım, sürücü tarafındaki gösterge tablosunun altına yerleştirilen OBD-II bağlantı noktasını bulmaktır.Çoğu araçta, direksiyon kolonunun yakınında, sürücünün dizlerinin oturduğunda olacağı yere yakındır.Tam konumdan emin değilseniz, aracınızın sahibi kılavuzuna bakın veya küçük, dikdörtgen, 16 pimli bir konektör arayın.

• OBD-II tarayıcısını takın ve kontağı açın

OBD-II bağlantı noktası tanımlandıktan sonra, OBD-II tarayıcı konnektörünü sıkıca bağlantı noktasına yerleştirin.Takıldıktan sonra, motoru başlatmadan kontak anahtarını AÇIK konuma getirin.Bu, aracın elektrik sistemini güçlendirecek ve tarayıcının ECM ile bir bağlantı kurmasına izin verecektir.Bazı araçlar, etkinleştirmek için tarayıcının kendisinde bir güç düğmesine basmayı gerektirebilir.

• Saklanan sorun kodlarını kontrol edin

Tarayıcının menüsünü kullanarak okuma kodları işlevine gidin.Bu özellik, eksantrik mili konum sensörü veya diğer motor bileşenleri ile ilgili herhangi bir etkin veya depolanmış sorun kodunu almanızı sağlar.Bu kodların gözden geçirilmesi, sorunun çözülüp çözülmediğini veya sıfırlamaya devam etmeden önce ek onarım gerekip gerekmediğini doğrulamaya yardımcı olabilir.

• Hata kodlarını temizleyin

Sorun kodlarını inceledikten sonra, tarayıcıdaki Kodları Net veya Sıfırla ECM seçeneğini seçin.Bu komut, ECM'ye sistemi sıfırlayarak depolanan hata mesajlarını silmesini söyler.Süreç birkaç dakika sürebilir ve bazı durumlarda tarayıcı, devam etmeden önce sıfırlamayı onaylamanızı isteyebilir.

• Kontağı kapatın ve tarayıcıyı çıkarın

Kodlar başarıyla temizlendikten sonra, aracın ateşlemesini tamamen kapatın.OBD-II tarayıcısını bağlantı noktasından dikkatlice çıkararak konektör pimlerine zarar verilmemesini sağlar.Bu noktada, ECM sıfırlandı ve eksantrik mili konum sensörü ile ilgili önceki hata kodları artık bulunmamalıdır.

• Motoru başlatın ve aracın boşta kalmasına izin verin

Tarayıcının bağlantısı kesildiğinde, motoru başlatın ve birkaç dakika bekletin.Bu, ECM'nin yeni kurulan eksantrik mili konum sensörünü yeniden başlatmasına ve tanımasına izin verir.Bu süre zarfında, yeni uyarı lambaları için gösterge tablosunu gözlemleyin.Kontrol motoru ışığı kapalı kalır ve motor sorunsuz çalışırsa, sıfırlama başarılı olmuştur.Bununla birlikte, uyarı ışıkları yeniden ortaya çıkarsa, altta yatan sorunları ele almak için daha fazla teşhis gerekebilir.

Sürücü döngüsü yeniden kalibrasyonu (otomatik ECM sıfırlama)

Bazı araçlarda ECM, yeni sensörün verilerini bir sürüş döngüleri döneminde otomatik olarak yeniden öğrenebileceğinden, manuel sıfırlama gerektirmeyebilir.Ancak, bu süreç zaman alabilir ve ECM hala ayarlanıyorsa geçici performans sorunlarına yol açabilir.

Adımlar:

• Aracı başlatın ve boşta bırakın

Motoru başlatarak ve yaklaşık 5-10 dakika boşta kalmasına izin vererek başlayın.Bu, ECM'nin yeni sensörden temel verileri toplamasına ve motor parametrelerini dengelemesine yardımcı olur.Amaç, aracın normal boşta durumuna yerleşmesine izin vermek olduğu için bu aşamada hızlandırıcıya basmaktan veya motoru devirmekten kaçının.

• Çeşitli koşullar altında sürün

İlk boş dönemden sonra, sürüş koşullarının bir karışımını içeren bir sürücü için aracı alın.İdeal olarak, hem sabit karayolu hızını (55-65 mil / saat) hem de durdurma ve git şehir trafiğini içeren 20-50 mil arasında sürün.Bu değişen koşullar, ECM'nin farklı motor yükleri altındaki sensör okumalarını analiz etmesine izin vererek değişikliklere uygun şekilde adapte olmasını sağlar.Mümkünse, pürüzsüz sürüş sistemin daha etkili bir şekilde yeniden kalibre edilmesine yardımcı olduğundan, ani ivme veya agresif frenlemeden kaçının.

• Motoru kapatın ve yeniden başlatın

Sürücü döngüsü tamamlandıktan sonra aracı park edin ve motoru kapatın.ECM'nin yeni verileri işlemesine izin vermek için yeniden başlatmadan önce birkaç dakika bekleyin.Yeniden başlattıktan sonra, kalan kontrol motoru ışığı (CEL) uyarıları veya performans sorunları olup olmadığını kontrol edin.Işık kalırsa ve araç sorunsuz çalışırsa, ECM muhtemelen adaptasyon sürecini tamamlamıştır.Bununla birlikte, CEL devam ederse veya araç devam eden performans sorunları sergilerse, daha fazla sorun giderme gerekebilir.

Bir eksantrik mili konum sensörünü mikrodenetleyiciyle arayüz

Bir eksantrik mili konum sensörünü bir arduino veya resim gibi bir mikrodenetleyiciyle entegre etmek, sensörün sinyal türünü anlamayı ve uygun bağlantıların sağlanmasını gerektirir.Eksantrik mili konum sensörleri, dijital (açık/kapama), analog voltaj veya darbe genişliği modülasyonu (PWM) dahil olmak üzere farklı sinyal tiplerini çıkarır.Salon efekt sensörleri, eksantrik mili döndükçe manyetik alanlardaki değişikliklere yanıt olarak dijital yüksek/düşük sinyal üretir.Eksantrik mili hareketini tespit etmek için ışık kullanan optik sensörler, farklı konumlara karşılık gelen dijital nabız sinyalleri de üretir.Manyetik (değişken isteksizlik) sensörler ise, genliğin dönüşle değiştiği ve konum verileri sağladığı değişken bir voltaj sinyali oluşturur.

Bu sensörleri bir mikrodenetleyici ile arayüz etmek için, sinyal türüne göre uygun giriş pimlerini seçmek gerekir, dijital sensörler dijital giriş pimlerine bağlanırken, analog sensörler analog girişler gerektirir.Mikrodenetleyicinin giriş voltaj aralığı, uyumluluğu sağlamak için sensörün çıkışıyla da eşleşmelidir.Sensörü kablolanırken, çıkışı karşılık gelen mikrodenetleme pimine bağlanmalı ve voltaj seviyeleri farklıysa, hasarı önlemek için voltaj bölücüler veya seviye değiştiriciler kullanılmalıdır.Sensör, tipik olarak 5V veya 12V olmak üzere doğru güç kaynağını almalı ve kararlı çalışma için mikrodenetleyici ile ortak bir zemini paylaşmalıdır.

Mikrodenetleyicinin sensör verilerini işleyecek şekilde programlamak, C, C ++ veya Python gibi dillerde kod yazmayı içerir.Gibi işlevler DigitalRead () dijital sensörler için kullanılırken Analogread () Değişken voltaj sensörlerinden verileri yakalar.Veriler alındıktan sonra, buna göre işlenmesi gerekir dijital sensörler doğrudan uygulama mantığında kullanılabilen basit yüksek/düşük sinyaller sağlarken, analog sensör okumaları doğru eksantrik mili izleme için anlamlı konumsal bilgilere dönüştürülmelidir.

Eksantrik mili konum sensörünü değiştirme

Eksantrik mili konum sensörü, eksantrik milinin konumunu ve hızını izlemekten sorumlu modern motorlarda ana bileşendir.Bu veriler, motor kontrol modülünün (ECM) yakıt enjeksiyonunu ve ateşleme zamanlamasını optimize etmesine yardımcı olur.Sensör başarısız olduğunda, düşük performansa, yanlış ateşlere, başlangıçta zorluklara ve hatta motor durmasına yol açabilir.Hatalı bir eksantrik mili konum sensörünün değiştirilmesi, motor verimliliğini ve güvenilirliğini geri yüklemesi önemlidir.

Değiştirme işlemine başlamadan önce, negatif terminali çıkararak pilin bağlantısını kesmek önemlidir.Bu elektrik tehlikelerini önler ve hassas motor bileşenlerini korur.Pil bağlantısı kesildikten sonra, eksantrik mili, zamanlama kapağı veya silindir kafasının yakınında bulunan eksantrik mili konum sensörünü bulun.Aracın servis kılavuzuna danışmanlık, tam konumu belirlemeye yardımcı olabilir.

Ardından, elektrik konnektörünü çıkararak ve montaj cıvatasını sökerek arızalı sensörü sökün.İşlemde çevreleyen bileşenlerin hasar görmemesini sağlayarak eski sensörü dikkatlice çıkarın.Yeni sensörü takmadan önce, uyumluluğu onaylamak için eskisi ile karşılaştırın.Ardından, düzgün bir şekilde hizalayın, montaj cıvatasıyla sabitleyin ve elektrik konnektörünü yeniden bağlayın.

Yeni sensör takıldıktan sonra, pili yeniden bağlayın ve motoru başlatın.Herhangi bir uyarı lambası veya düzensiz motor davranışı olup olmadığını kontrol edin.Gerekirse, hata kodlarını temizlemek ve sensörün doğru çalıştığını doğrulamak için bir OBD-II tarayıcı kullanın.Bu adımları izleyerek, motorun sorunsuz ve verimli bir şekilde çalışmasına yardımcı olarak başarılı bir değiştirme sağlayabilirsiniz.

Eksantrik mili konum sensörünün uygulamaları

Otomotiv motorları

Modern içten yanmalı motorlarda bir bileşen olan eksantrik mili konum sensörü, ateşleme zamanlaması, yakıt enjeksiyonu ve valf zamanlamasının düzenlenmesinde rol oynayan.Motor Kontrol Ünitesine (ECU) veri sağlayarak, sensör motor zamanlamasını optimize etmeye yardımcı olarak performans ve yakıt ekonomisini geliştiren verimli yanma sağlar.Özellikle değişken valf zamanlama (VVT) sistemlerinde mükemmeldir, burada sürüş koşullarına dayalı hassas ayarlamalar sağlar, güç çıkışını iyileştirir ve emisyonları azaltır.Sensör, düzensiz eksantrik mili hareketini belirleyerek, ECU'nun yakıt iletimini ayarlamak veya sürücüye potansiyel sorunlar bildirmek gibi düzeltmeler yapmasına izin vererek yanlış ateş algılamasına yardımcı olur.Soğuk başlangıçlar sırasında, sensör ECU'nun doğru miktarda yakıt vermesini sağlar ve ateşleme zamanlamasını ayarlar, düşük sıcaklıklarda bile daha pürüzsüz ve daha güvenilir motor başlangıçlarını kolaylaştırır.

Endüstriyel otomasyon

Otomotiv uygulamalarının ötesinde, eksantrik mili konum sensörü, hassas motor senkronizasyonu ve zamanlaması için endüstriyel otomasyonda rol oynar.Üretim ekipmanlarında, otomatik montaj hatları ve üretim makineleri sorunsuz çalışma sağlamak için doğru zamanlamaya dayanır.Sensör, motorların ve mekanik bileşenlerin senkronize edilmesine, verimliliği ve doğruluğu artırmaya yardımcı olur.Robotik ve hareket kontrolünde, endüstriyel robotlar ve otomatik sistemler, hareketleri koordine etmek için eksantrik mili konum sensörlerine bağlı olarak tekrarlayan veya yüksek hızlı görevlerde hassasiyeti artırır.Bu sensörler, mekanik bileşenlerde erken aşınma ve yıpranma belirtilerini tespit etmek için dönme verilerini izleyerek öngörücü bakımı destekler.Bu proaktif yaklaşım, beklenmedik arızaları önlemeye, kesinti sürelerini ve bakım maliyetlerini azaltmaya yardımcı olur.

Motor kontrol sistemleri

Eksantrik mili konum sensörü, elektrik ve hibrid araçlar ve endüstriyel motor kontrol sistemleri de dahil olmak üzere motorlu uygulamalarda rol oynar.Hibrit güç aktarma organlarında, hassas zamanlama ve senkronizasyon sağlayarak elektrikli ve benzinli motorlar arasındaki geçişin yönetilmesine yardımcı olarak, daha yumuşak bir operasyona ve daha iyi yakıt verimliliğine yol açar.Endüstriyel ortamlarda, üretim ve işleme endüstrilerinde kullanılan yüksek performanslı elektrik motorları, dönme hızı ve torkun kesin kontrolüne bağlıdır.Sensör, doğru konum geri bildirimi, performansı artıran ve enerji verimliliğini sağlar.Jeneratörlerde ve yedek güç sistemlerinde sensör, mekanik bileşenler arasında senkronizasyonun korunmasına yardımcı olur, kararlı güç çıkışını sağlar ve arızaları önler.

Çözüm

Eksantrik mili konum sensörü, bir otomobil motorunun iyi çalıştığından ve yakıtı verimli bir şekilde kullanmasını sağlamak için mükemmeldir.Arabanın bilgisayarının motor işlemine ince ayar yapmasına yardımcı olur, bu da otomobilin performansını iyileştirir ve sorunsuz bir şekilde çalıştırır.Bu sensör doğru çalışmayı durdurursa, kötü motor performansı ve artan yakıt tüketimi gibi sorunlara neden olabilir.Bu sensörü iyi durumda tutmak ve gerektiğinde sabitlemek, aracınızın sağlığını korumak için önemlidir.Bu makale, sensörün nasıl çalıştığını, motordaki rolünü ve başarısız olursa ne yapılması gerektiğini, aracın operasyonunun daha iyi anlaşılmasını kapsamaktadır.
