CPLD Açıklandı: Programlanabilir Mantık Cihazları Kılavuzu

Elektronik tasarımın dinamik dünyasında, karmaşık programlanabilir mantık cihazları (CPLD'ler) çok yönlü araçlar olarak öne çıkıyor ve uyarlanabilirliği, hassasiyeti ve verimliliği sorunsuz bir şekilde harmanlıyor.Bu cihazlar, programlanabilir makro hücreler ve baskın bir ara bağlantı matrisi sunarak devre tasarımını devrim yarattı ve dikkate değer güvenilirliğe sahip karmaşık mantık fonksiyonlarının oluşturulmasını sağladı.1980'lerdeki kuruluşlarından, ağ, otomotiv ve havacılık gibi modern endüstrilerdeki kilit rollerine kadar CPLD'ler, hem esneklik hem de performans aramanız için gerekli kanıtlanmıştır.Bu makale, CPLD'lerin yolculuğuna, ayırt edici özelliklerine, pratik uygulamalarına ve onları dijital mantık tasarımında bir temel taşı yapan programlama metodolojilerine kazıyor.

Katalog

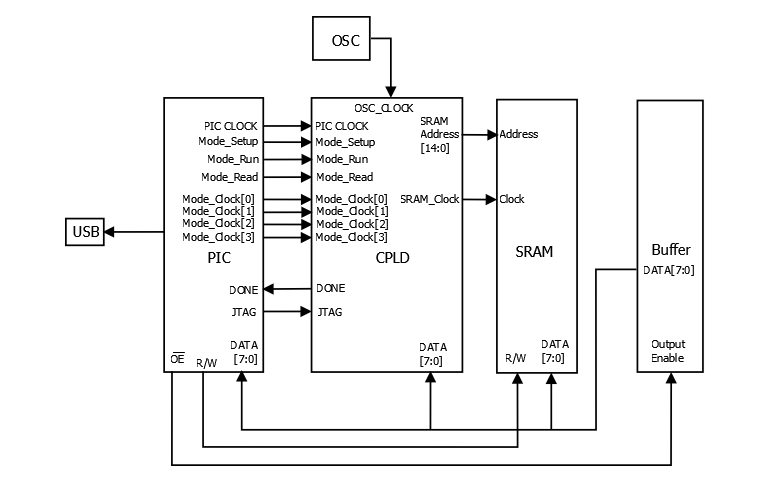

CPLD'ye genel bakış

Karmaşık programlanabilir mantık cihazlarının (CPLD'ler) egemenliği içinde, baskın bir ara bağlantı matrisiyle iç içe geçmiş programlanabilir mantık makro hücrelerinin sofistike bir goblenini keşfeder.Bu makro hücre (MC) ve giriş/çıkış (G/Ç) birim çizgileri, yapıları benzersiz işlevler için yapılandırarak devreleri ustaca tasarlamanıza olanak tanır.Karmaşık ara bağlantı zamanlamalarıyla şaşkın olan cihazların aksine, CPLD'ler taşınmaz metal kabloları kullanır.Bu karakteristik, zamanlama tahminlerini daha güvenilir ve hassas hale getiren tutarlı ve öngörülebilir bir saat davranışı verir.

Yolculuk ve Kullanım

1970'ler, programlanabilir makro birimlerine doğru bir hamle teşvik ederek programlanabilir mantık cihazlarının (PLD'ler) ortaya çıktı.Bu değişim, faydaları başlangıçta daha basit devrelerle kısıtlanmış olmasına rağmen, bunları statik dijital devrelerden ayırarak geniş tasarım esnekliği getirdi.1980'lerin ortalarında CPLD'lerin ortaya çıkışı, karmaşık devre tasarımlarının yolunu açarak bu manzaraya devrim yaptı.O zamandan beri, ağ oluşturma, otomotiv elektroniği, CNC işleme ve havacılık sistemleri gibi endüstrilerin dokusuna kendilerini dokundular.CPLDS'nin bir zamanlar titiz manuel işgücü talep eden basitleştirilmiş süreçleri nasıl hatırlatarak verimlilikte dikkate değer bir sıçrama işaretleyebilirsiniz.

CPLD'lerin ayırt edici nitelikleri

CPLD'ler, ekonomik üretim maliyetleriyle birlikte uyarlanabilir programlama, kapsamlı entegrasyon, hızlı geliştirme yetenekleri ve geniş kapsamlı uygulanabilirlikleri yoluyla kendilerini ayırt eder.Minimum donanım deneyimi olanlara hitap ederler, kapsamlı test gerektirmeyen güvenilir ve güvenli ürünler olarak hizmet ederler.Büyük ölçekli devre tasarımlarındaki kahramanlıklarının bir kanıtı olarak, CPLD'ler prototip gelişiminde önemli bir rol oynar ve 10.000 ünitenin altındaki koşular, sizin için yararlı bir yeterlilik somutlaştırır.CPLD'lerin gelişen proje taleplerine uyum sağlama becerisi, genellikle takdir kazanır ve dinamik ortamlarda gerçek çok yönlülüklerini vurgular.

Uygulama yöntemleri

Bu entegre devreler, geliştirme platformlarında hem şemalar hem de donanım açıklama dillerini kullanarak ihtiyaçlarına göre uyarlanan mantık işlevlerini ayrıntılı olarak ele almanızı sağlar.Örneğin, bir telesekreter tasarlarken, şemalar ve donanım açıklamaları bir bilgisayarda hazırlanır ve derlenir.Bir indirme kablosu kullanılarak kod, test, sorun giderme ve tasarımları geliştiren sistem içi programlama için CPLD'ye aktarılır.Başarılı bir şekilde hazırlanmış tasarımlar daha sonra CPLD çipleri çoğaltılarak seri üretilir.Trafik ışık sistemleri gibi projelerde, tasarım sürecini tekrarlamak, yeniliğini geri kazanmak için bir evin yeniden inşa edilmesine benzer şekilde gerekli hale gelir.Bu tekrarlayan metodoloji genellikle hem becerileri hem de güveni artırarak ustalaşma zeminini oluşturur.

Önde gelen varyantlar

Yıllar boyunca Altera, Lattice ve Xilinx gibi şirketler önde gelen CPLD'leri tanıttı.Dikkate değer örnekler, Altera'nın Epm7128s, Kafes LC4128Vve Xilinx's Xc95108 .Bu modeller çeşitli küresel uygulamalarda önemli roller bulmuştur.Bu farklı ürünlerle çalışma ayrıcalığına sahip olanlar, belirli işlevsellikleri optimize eden ince ama güçlü farklılıklara sık sık dikkat çekiyorlar.Bu, her bir varyantın benzersiz çekiciliğini elinde tuttuğu belirli proje taleplerinden etkilenen ince bir seçim sürecini yansıtır.

FPGA ve CPLD'nin tanımlanması ve sınıflandırılması

Bakış açısı	CPLD	FPGA
Mantıksal davranış oluşumu	Ürün terimi yapısını kullanarak mantıksal davranış oluşturun. Örnekler: Kafes ISPLSI Serisi, Xilinx XC9500 Serisi, Altera Max7000s Seri, kafes mach serisi	Tablo arama yöntemi kullanarak mantıksal davranış oluşturun. Örnekler: Xilinx Spartan Serisi, Altera Flex10K, ACEX1K Serisi
Uygunluk	Algoritmalar ve kombinasyonel mantık için uygun, çalışır Sınırlı tetikleyiciler ve zengin ürün terimleri ile daha iyi	Sıralı mantık için uygun, daha iyi çalışır Tetikleyiciler açısından zengin yapılar
Zamanlama gecikmesi	Sürekli kablolama yapısı üniforma sağlar ve Tahmin edilebilir zamanlama gecikmeleri	Segmentli kablolama yapısı öngörülemeyen zamanlamaya yol açar gecikme
Programlama esnekliği	Sabit dahili devreler programlama için değiştirilmiştir. Mantık blok seviyesi programlama kullanılır	Dahili kablolama programlama için değiştirilmiştir.Mantık Kapı seviyesi programlama daha fazla esneklik sağlar
Entegrasyon	FPGA'ya kıyasla daha düşük entegrasyon	Daha karmaşık kablo yapısı ile daha yüksek entegrasyon ve mantık uygulaması
Kullanım kolaylığı	E2Prom veya FastFlash aracılığıyla programlama ile kullanımı daha kolay. Harici bellek çipi gerekmez	Programlamayı depolamak için harici bellek gerektirir daha karmaşık kullanıma yol açan bilgi
Hız ve öngörülebilirlik	Daha hızlı hız ve daha iyi zamanlama öngörülebilirliği Mantık bloklar arasındaki topaklı bağlantı	Daha yavaş hız ve daha az öngörülebilir zamanlama Kapı seviyesi programlama ve dağıtılmış ara bağlantı
Programlama teknolojisi	E2PROM veya Flash Bellek Programlamasını kullanır.Programlama Verileri Sistem kapatıldığında korunur.Programlamayı bir programcı veya sistem içi	SRAM programlamasına dayanmaktadır.Programlama verileri ne zaman kaybolur Sistem güçlendirilir ve yeniden yüklenmelidir.Dinamiği Destekler konfigürasyon
Gizlilik	Daha iyi gizlilik sunar	Daha düşük gizlilik sağlar
Güç tüketimi	Genellikle daha yüksek güç tüketimi, özellikle daha yüksek entegrasyon	CPLD'ye kıyasla daha düşük güç tüketimi

CPLD programlama dilleri

Programlanabilir mantık cihazlarının (CPLD'lerin) nasıl programlandığını analiz etmek, çok yönlü donanım çözümlerinin hazırlanmasında bir temel taşıdır.CPLD'lerin programlanması için tarihsel yöntemler, Verilog HDL ve VHDL'nin baskın seçimler olduğu merdiven diyagramlarına veya donanım açıklama dillerine (HDL'ler) dayanmaktadır.Seçilen dil hem tasarım stratejisini hem de uygulamaların operasyonel verimliliğini şekillendirebilir.

• Verilog HDL: Verilog HDL, dijital mantık tasarımında kullanılan metodolojileri yansıtan basit sözdizimi ve sağlam simülasyon özellikleri ile değer verilir.Elektronik Tasarım Otomasyonu (EDA) araçlarıyla entegrasyonu, sentez ve simülasyon sorunsuz bir şekilde yapmanızı sağlar.Verilog'un C benzeri sözdiziminin, programlama arka planları olanların giriş önündeki engelini düşürdüğü ve tasarımdan çok çeşitli endüstriyel sektörlerde konuşlandırmaya yolculuğa çıktığı gözlemlenmiştir.

• VHDL: VHDL, HDL programlama için daha ayrıntılı ve etkileyici bir seçenek sunar.Sık sık, titiz dokümantasyon ve titiz tip kontrol, havacılık ve savunma endüstrilerinde değer verilen özellikler talep eden projeler için seçimdir.VHDL'nin daha küçük projelerdeki potansiyel karmaşıklığına rağmen, disiplinli yapısının, güvenliğin baskın olduğu ortamlarda bir zorunluluk olan olağanüstü güvenilir tasarımların oluşturulmasını desteklediğini not edebilirsiniz.
