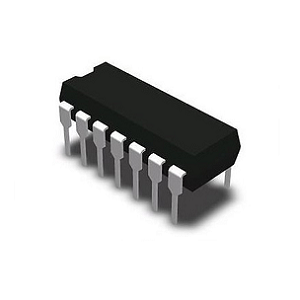

CD4073: 3 girişli ve Gate IC açıkladı

Bu kılavuz, modern elektroniklerde çok yönlülüğü ve verimliliği ile ünlü üçlü bir 3 girişli ve kapı entegre devresi olan CD4073'ü araştırıyor.PIN konfigürasyonlarını, geçit işlemlerini ve uygulamalarını parçalayarak CD4073'ün dijital mantık devrelerindeki rolünü inceliyor.

Katalog

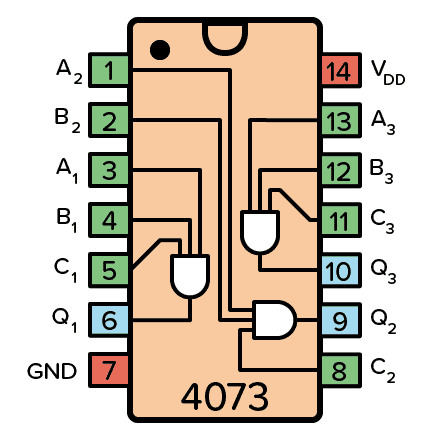

4073 IC'nin pim yapılandırması

Pin adı	Pin No.	Tip	Tanım
VDD	14	Güç	Besleme voltajı (+3 ila +15V)
Gnd	7	Güç	Zemin (0V)
A1 ila A3	1, 3, 13	Giriş	Üç ve kapıların A girdileri
B1 ila B3	2, 4, 12	Giriş	Üç ve kapıların B girişleri
C1 ila C3	5, 8, 11	Giriş	Üç ve kapıların C girişleri
Çeyrek ila çeyrek	6, 9, 10	Çıktı	Üç ve kapılardan çıkışlar

3 girişli ve kapıya genel bakış

3 giriş ve kapı, A, B ve C olarak adlandırılan üç girişin tümü de yüksek olarak ayarlandığında yüksek bir çıkış verir.Bunu anlamak, ağırlıklı olarak düşük bir çıkış üretmek için mantıksal akışı gösteren giriş kombinasyonlarının ayrıntılı bir görüntüsünü sunan Hakikat Tablosu'nun incelenmesini gerektirir.Yalnızca yüksek olan tüm girişlerle devre, istenen bir sonucun meydana gelmesi için katı koşulun yerine getirilmesi talep eden senaryolarda gereken karmaşık kontrolü somutlaştırarak yüksek bir çıkış üretir.

Giriş a	Giriş B	Giriş C	Çıktı q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

CD4073'ün işlevi ve kullanımı

İlk kurulum ve bağlantılar

Dağıtımını başlatmak için CD4073, VDD'yi stabil ve pozitif bir voltaj beslemesine bağlayarak başlayın ve GND'nin zemine güvenli bir şekilde bağlantılı olmasını sağlar.Bu adım, entegre devrenin uygun çalışması için omurga görevi görür.Güç sorunlarından kaynaklanabilecek olası tutarsızlıkları atlatmak için bu bağlantıları iki kez kontrol etmeniz tavsiye edilir.

Giriş ve Sinyal Yönetimi

A, B ve C etiketli girdiler, inceleme altındaki koşulları doğru bir şekilde yansıtan dijital sinyallere bağlanacaktır.Dijital sinyallerin seçimi bir etkiye sahiptir, çünkü CD4073 tarafından işlenen mantığı ve davranışı öngörür.Sokak bağlantıları veya gürültü gibi ihmal veya gözetim, mantıksal işlemleri karmaşıklaştıran hatalar getirebilir.

Çıktı kullanımı ve devre entegrasyonu

Genellikle Q olarak temsil edilen kapı çıkışları, A, B ve C girişlerinin mantıksal kavşak göstergeleri olarak hareket eder. Bu çıkışların sonraki devre işlemlerine entegre edilmesi muazzam bir değer sağlayabilir.Stratejik entegrasyon genellikle devre verimliliğinin optimize edilmesinin önemli performans geliştirmelere yol açtığı geçmiş senaryolar tarafından yönlendirilir.

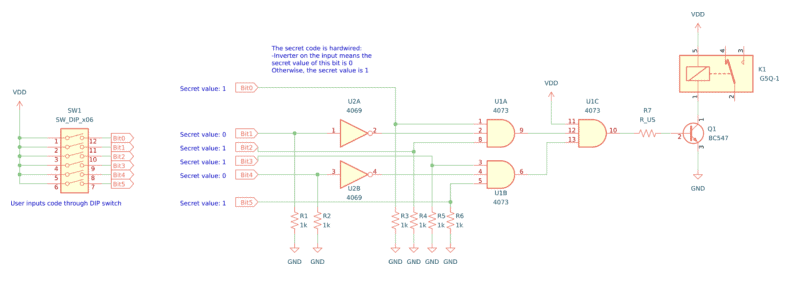

CD4073 Uygulama Devresi

CD4073 entegre devresi, 101101 gibi 6 bitlik bir ikili kodu doğrulayan güvenli bir kod kilit sistemi oluşturmak için önemli bir bileşendir. Bu sistem, giriş kodunun doğruluğunu doğrulamak için CD4073 içindeki ve kapıları kullanır.CD4069BE gibi bir IC'den gelen kapılar mantık seviyelerini ayarlamak için kullanılır, bu da girişin devre tarafından doğru bir şekilde yorumlanmasını sağlar.Sistemin güvenilir bir şekilde çalışması için giriş mantığının uygun şekilde sıralanması ve ayarlanması gereklidir.

Birkaç bileşen devreyi monte etmenin anahtarıdır.Harici cihazları kontrol etmek için bir röle kullanılırken, CD4073BE ve geçit işlemlerini işlerken CD4069BE geçit işlemleri sağlamaz.İkili kodu girmek için 6 konumlu bir Dip anahtarı kullanılır ve akım akışını düzenlemek için dirençler dahil edilir.BC547 gibi bir NPN transistörü, röleye güç sağlamak ve uygun çalışmayı sağlamak için kullanılır.

Röle, röleyi sürmek için dip anahtarından küçük akımı yükselten transistör tarafından etkinleştirilir.Bu, devrenin güvenlik alarmları veya kapı kilitleri gibi harici cihazları düzenlemesini sağlar ve genel güvenliği artırır.Devre hatalarını önlemek için transistörün uygun seçimi ve önyargısı gereklidir.Bu, dikkatli etkileşimleri donanım uygulamalarının başarısını veya başarısızlığını belirlediğinden, dijital mantığı analog kontrolle dengelemenin önemini gösterir.

CD4073 alternatifleri ve eşdeğerleri

• Ayrıca NTE4073 olarak etiketlenmiştir, MC14073- HCF4073- TC4073- HEF4073.

• Varyasyonlar "CD4073BE"Üretici veya teknoloji farklılıklarını belirtin.

• 74HC11: Başka bir üçlü 3 giriş ve kapı IC.

Veri sayfaları

CD4073BE Veri Sayfaları:

Malzeme Seti 30/Mar/2017.pdf

CD4073B/81B/82B Türleri.pdf
