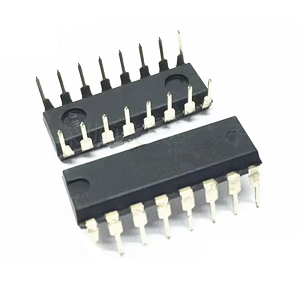

CD4014 IC: Paralel girişlerle 8 bit vites kaydı

Bu kılavuz, hem seri hem de paralel veri girişlerini destekleyen 8 bitlik kaydırma kaydı işlevselliği ile bilinen son derece uyarlanabilir bir CMOS entegre devresi olan CD4014'ü araştırıyor.Çok çeşitli dijital mantık uygulamalarındaki çok yönlülüğü ile ünlü olan CD4014, özellikle pin kullanımını azaltmanın bir öncelik olduğu kompakt sistemlerde, verimli veri işleme ve aerodinamik aktarım gerektiren senaryolarda etkilidir.PIN konfigürasyonlarına genel bir bakıştan uygulamalara ve alternatif seçeneklere, bu makale, yenilikçi elektronik tasarımlar ve optimize edilmiş veri yönetimi için CD4014'ten yararlanmanın derinlemesine bir incelemesini sunar.

Katalog

4014 IC'nin pim yapılandırması

Pin adı	Pin No.	Tip	Tanım
VDD	16	Güç	Besleme voltajı (+3 ila +15V)
Gnd	8	Güç	Zemin (0V)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Giriş	Paralel veri giriş pimleri
Q5, Q6, Q7	2, 3, 12	Çıktı	Son üç bitten tamponlu çıkışlar
Pe	9	Giriş	Paralel Etkinleştir
CP	10	Giriş	Girişi senkronize etmek için saat pimi
Ds	11	Giriş	Seri giriş pimi

4014 IC'nin kullanımı

4014 IC'yi kullanmaya başlamak için VDD'yi güç kaynağınızın pozitif terminaline ve GND'yi negatif terminale dikkatlice bağlayarak başlayın.Bu IC 3V ila 15V güç aralığında çalışır, ancak spesifik modeller 20V'ye kadar uzanabilir.Hassas elektrik detayları için veri sayfasını incelemeniz ve uyumluluğu benzersiz kurulumunuza göre uyarlamanız önerilir.Seçilen voltaj aralığı, cihazın operasyonel bütünlüğünü ve sabit işlevselliğini doğrudan etkiler.

Paralel etkin (PE) pimini yüksek duruma değiştirerek paralel veri yüklemesini başlatın.Seçtiğiniz veri girişlerini D0 ila D7 olarak işaretlenmiş paralel veri pimlerine bağlayın.CLK pimine uygulanan yükselen bir kenar sinyali, amaçlanan verileri sicile yakalar.Bu hazırlık aşaması, rollerin ve senkronizasyonun çok önemli olduğu iyi koordine edilmiş bir uygulamada bir ekibi ayarlamayı yansıtıyor.

PE pimini düşük bir duruma geçerek verileri değiştirin.Her yükselen CLK darbesi verileri kademeli olarak kaydırır.Bu modda, DS pimi seri veri girişi için hizmet eder ve esnek veri işlemeyi kolaylaştırır.Sıvı veri geçişi gerektiğinde bu işlev, dijital sinyallerin verimli organizasyonunu ve sınıflandırılmasını sağlayarak oldukça faydalı hale gelir.

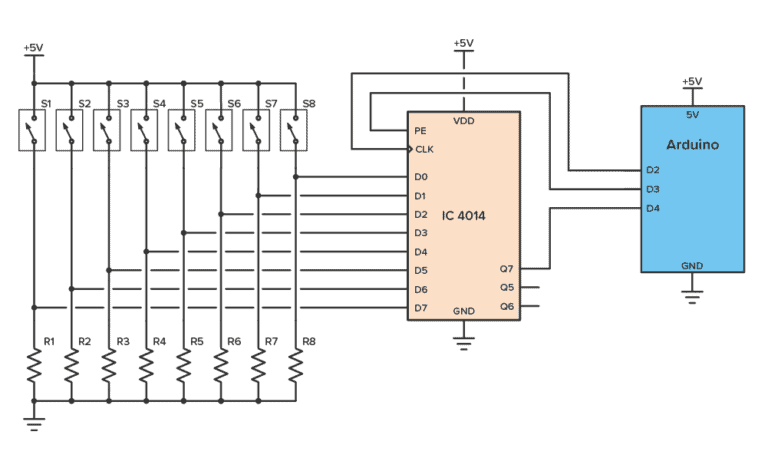

CD4014'ün uygulama devresi

. CD4014 Vites kaydı, bir Arduino gibi sadece üç mikro denetleyici pim kullanarak sekiz anahtarın durumlarını okumak için pratik bir araçtır.Bu, ekstra donanıma ihtiyaç duymadan giriş kapasitesini verimli bir şekilde genişlettiği için pin kullanılabilirliğinin sınırlı olduğu projeler için idealdir.Devre, tüm bağlı anahtarların durumlarını yakalayarak ve bu verileri mikrodenetleyiciye her seferinde bir bit göndererek çalışır.CD4014, kabloları basit ve kompakt tutarken birden fazla anahtarı izlemenizi sağlayan paralel-seri dönüşüm kullanır.

Ayarlamak için Arduino’nun D3 PIN'ini CD4014’ün Paralel Etkin (PE) pinine, D2'yi saat (CLK) pinine ve D4'e veri çıkışı (q) pimine bağlayın.D3, anahtar durumlarını yakalamak için mandalı etkinleştirir, D2 durumları çıktıya kaydırmak için saat darbeleri gönderir ve D4 verileri sırayla okur.Her saat darbesi, bir sonraki anahtar durumunu çıkış pimine kaydırır ve Arduino'nun sekiz anahtarın hepsini birer birer okumasına izin verir.Bu yaklaşım verimlidir ve hem alan hem de kaynaklardan tasarruf sağlar.CD4014'ü kullanarak, minimum G/Ç kullanımı ile birden fazla girişi yönetebilir, tasarımınızı basitleştirebilir ve kablolama karmaşıklığını azaltabilirsiniz.Anahtar durumlarının kesin izlenmesini gerektiren projeler için kompakt ve güvenilir bir çözümdür.

CD4014 eşdeğerleri ve alternatifleri

Eşdeğerler

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014BE

Alternatifler

• 74HC165

• 74HC166

• 74HC198
