LMV358 operasyonel amplifikatör hakkında her şey

LMV358 operasyonel amplifikatörü, düşük voltaj ve düşük güçlü uygulamalarda güvenilir performans sağlamak için tasarlanmıştır, bu da pille çalışan ve kompakt cihazlar için pratik bir seçimdir.Bu makale, özellikleri, kullanımları ve benzer amplifikatörlerle nasıl karşılaştırıldığına dair açık bir genel bakış sunmaktadır.

Katalog

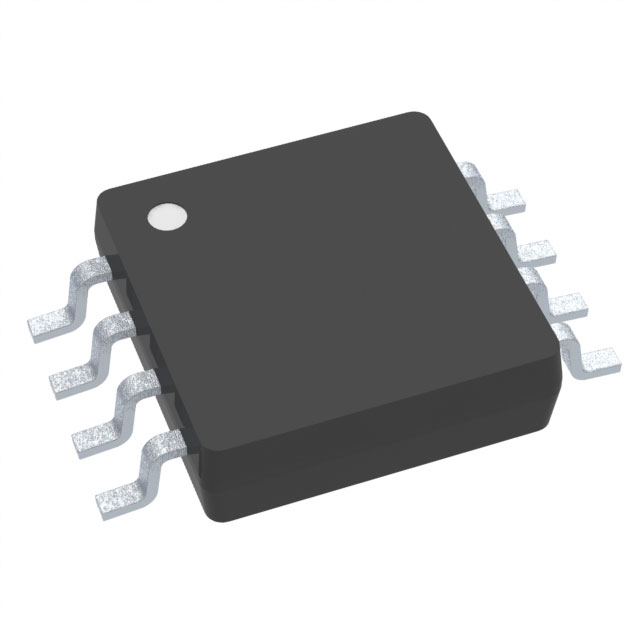

LMV358 operasyonel amplifikatör nedir?

. LMV358 daha düşük voltaj güç kaynakları ile çalışmak üzere tasarlanmış çok yönlü bir operasyonel amplifikatördür, bu da bir dizi uygulama için idealdir.Rail-rail çıkışı sunar, yani güç kaynağı sınırlarına ulaşan sinyalleri çıktı olabilir.Bu özellik sinyal kalitesini arttırır ve özellikle sinyal netliğinin korunmasının gerekli olduğu cihazlarda kullanışlıdır.Düşük güç tüketimi tasarımı, portatif, pille çalışan elektronikler için iyi uyuyor ve cihazın gücü aşırı tüketmemesini sağlıyor.LMV358’in kompakt tasarımı, bir PCB üzerindeki hassas sinyal alanlarına yakın yerleştirilmesini ve gürültü parazitini azaltır.Hem tek hem de ikili güç kaynaklarını destekleyerek LMV358, voltaj seçeneklerinde esneklik gerektiren projelerin ihtiyaçlarını karşılıyor.

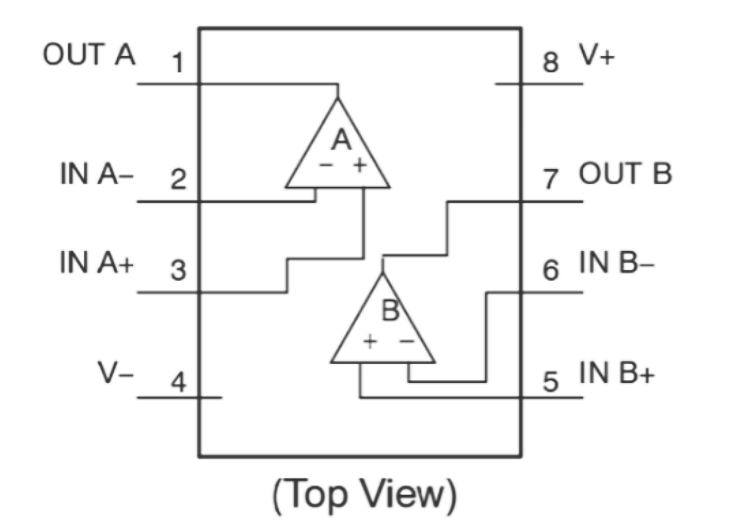

LMV358'in Pinout yapısı

LMV358 için PIN Yapılandırma Kılavuzu

Pin numarası	Pin adı	Tanım
1	Dışarıda	Op-amp'ün çıkışı
2	A−	Op-amp'ün ters giriş
3	A+	Op-amp a'nın
4	V−	Zemin veya negatif (çift polarite arzı)
5	B+	Op-amp b'nin tersine girmeyen giriş
6	By	Op-amp b'nin ters giriş
7	Out B	Op-amp b çıkışı
8	V+	Besleme voltajı

LMV358 CAD Modeline Genel Bakış

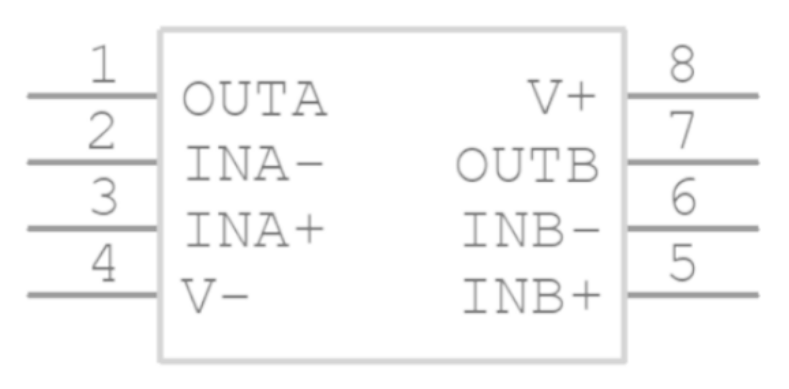

LMV358 sembolü

LMV358 ayak izi

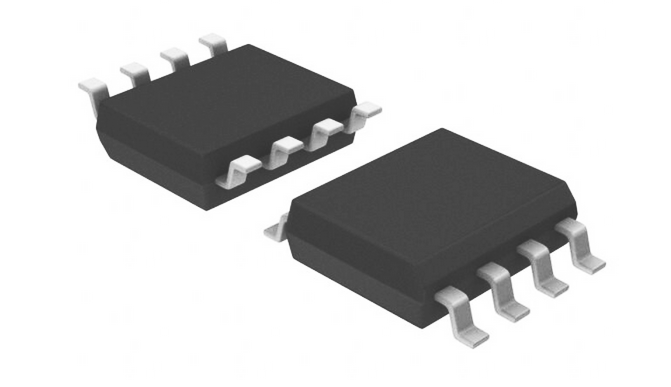

LMV358 3D Model

LMV358'in temel özellikleri

Düşük voltajlı çalışma

LMV358, özellikle 2.7V ila 5V aralığında düşük voltajlarda verimli bir şekilde çalışır.Bu özellik, düşük güçlü devrelerle uyumlu hale getirerek kompakt, enerji bilincine sahip tasarımlarda iyi performans göstermesini sağlar.

Raydan raylı çıktı

Ray-rail çıkışı ile LMV358, güç kaynağı sınırlarına kadar uzanan sinyalleri çıkarabilir.Bu kalite, sinyal bütünlüğünün korunmasının önemli olduğu uygulamalara yardımcı olan tüm sinyal çıkışlarını elde edebilmenizi sağlar.

Düşük hareketsiz akım

LMV358, kanal başına maksimum 220 μA ile boşta kaldığında çok az akım çeker.Bu düşük hareketsiz akım, pille çalışan cihazlar için ideal hale getirir ve amplifikatör aktif olarak sinyalleri işlemediğinde gücü koruyarak pilin daha uzun süre dayanmasını sağlar.

Çıktı çapraz bozulma yok

LMV358, çapraz bozulmayı önlemek için tasarlanmıştır, bu nedenle sinyal temiz kalır ve amplifikatörden geçerken istenmeyen dalgalanmalardan arınmıştır.Bu özellik, hassas ve güvenilir bir sinyal sağlar, bu da hassas çıktının gerekli olduğu uygulamalar için uygun hale getirir.

Faz geri dönüş koruması

LMV358, bir faz tersine çevrilmeye neden olmadan aşırı tahrikli girişleri işlemek için üretilmiştir.Bu stabilite, çıkış sinyalinin beklenmedik bir şekilde ters çevrilmesini önler, bu da değişen giriş koşulları altında öngörülebilir davranışı korumak için amplifikatöre ihtiyaç duyduğunuzda kritik bir kalite olabilir.

Otomotiv dereceli seçenekler

Otomotiv veya benzeri uygulamalar için, NCV önekli LMV358 sürümleri mevcuttur.Bunlar, özel alanlarda çalışan mühendisler için yararlı olabilecek yüksek stresli ortamlarda ekstra dayanıklılık ve güvenilirlik sağlayan AEC-Q100 standardı altında kalifiye edilir.

Çevre Dostu Uyum

LMV358, PB içermeyen, halojensizdir ve çevre bilinçli üretim uygulamalarıyla hizalanan ROHS standartlarına uygundur.Bu, LMV358'i çevre dostu tasarımlar ve uygulamalar için sorumlu bir seçim haline getirir.

LMV358'in teknik özellikleri

Tip	Parametre
Yaşam döngüsü durumu	Aktif (son güncellendi: 3 saat önce)
Fabrika teslim süresi	13 hafta
Kontak Kaplama	Kalay
Montaj türü	Yüzey montajı
Paket / Dava	8-SOIC (0.154, 3.90mm genişlik)
Yüzey montajı	EVET
Pin sayısı	8
Kullanım seviyesi	Sanayi sınıfı
Çalışma sıcaklığı	-40 ° C ~ 85 ° C
Ambalajlama	Bant ve Reel (TR)
Yayınlanmış	2005
Jesd-609 kodu	E3
Pbfree kodu	Evet
Parça durumu	Aktif
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Fesih sayısı	8
ECCN kodu	Ear99
Paketleme yöntemi	Bant ve makara
Terminal konumu	ÇİFT
Terminal formu	Martı kanadı
İşlev sayısı	2
Besleme voltajı	2.7V
Temel parça numarası	LMV358
Pin sayısı	8
Çıktı Türü	Raydan raydan
İşletim besleme voltajı	3V
Kanal sayısı	2
İşletme Arz Akımı	210μA
Nominal tedarik akımı	440μA
Çıktı Akımı	160mma
Dönme oranı	1V/μs
Mimarlık	Voltaj besleme
Amplifikatör türü	Genel amaç
Ortak Mod Ret Oranı	50 dB
Akım - Giriş yanlılığı	1na
Voltaj - besleme, tek/ikili (±)	2.7V ~ 5.5V
Halojensiz	Halojensiz
Kanal başına çıkış akımı	160mma
Giriş ofseti voltajı (VOS)	9mv
Birlik kazancı bw-nom	1000 kHz
Voltaj kazancı	100db
Güç kaynağı reddetme oranı (PSRR)	50dB
Alçak ofset	HAYIR
Frekans tazminatı	EVET
Besleme Voltajı Limit-Max	5.5V
Voltaj - giriş ofseti	1.7mv
Düşük önyargı	HAYIR
Mikro güce	EVET
Maksimum frekans	50khz
Programlanabilir Güç	HAYIR
Nominal kazanç bant genişliği ürünü	1MHz
Yükseklik	1.5 mm
Uzunluk	5 mm
Genişlik	4 mm
SVHC'ye ulaşmak	SVHC yok
Radyasyon sertleştirme	HAYIR
ROHS Durumu	ROHS3 uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

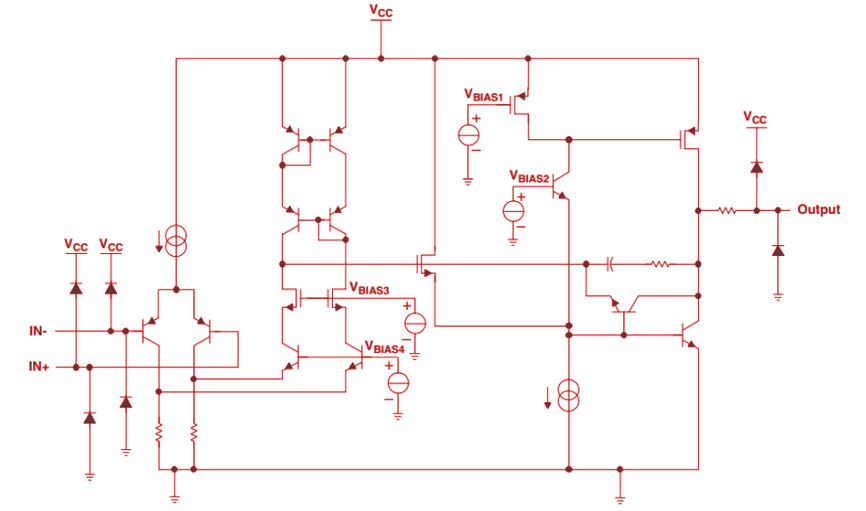

LMV358 Fonksiyonel Blok Şemasını Anlamak

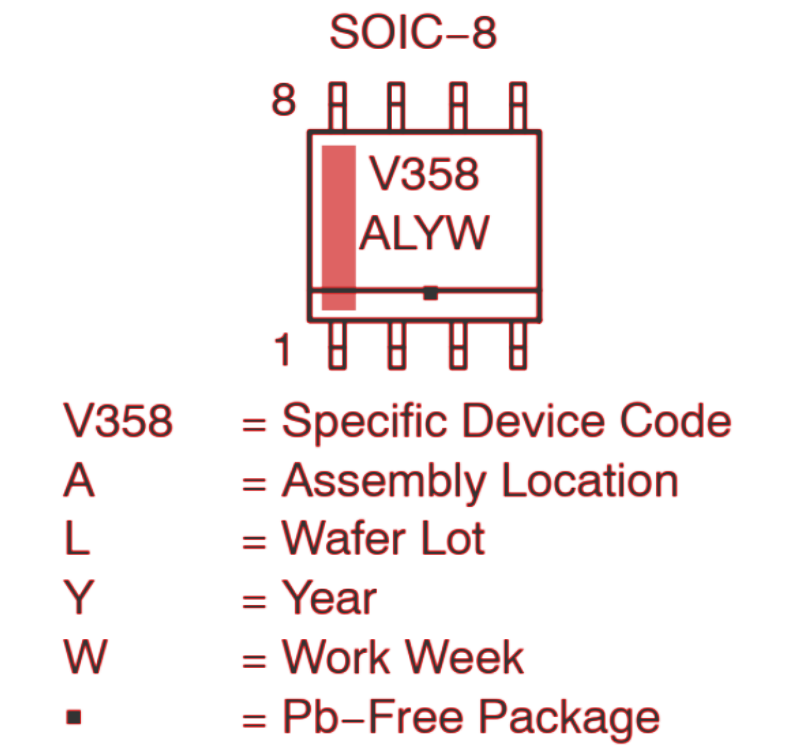

LMV358 için işaret diyagramı

LMV358 Eşdeğer Modeller

Model numarası	Üretici	Tanım
LMV822ist	Stmikroelektronik	Düşük Güç (440UA), Genel Amaçlı Bipolar 5V OP-AMPS, GBP = 5.5MHz, Dual
LMV822Q1mm/NOPB	Texas enstrümanları	Otomotiv dereceli, ikili, 5.5-V, 5.6-MHz, 40-MA çıkış akımı, RRO çalışma amplifikatörü 8-VSSOP -40 ila 125 ° C

LMV358 için ideal kullanım durumları

LMV358’in tek bir IC'de iki amplifikatör içeren çift paket tasarımı, devre kartlarında düşük güç tüketimi ve kompakt yerleşim gerektiren uygulamaları destekleme esnekliği sağlar.Ray-rail çalışması ve minimal boşta güç kullanımı, taşınabilir, pille çalışan cihazlar için mükemmel bir seçim ve ayrıca gürültüyü en aza indirmek için amplifikatörün sinyal kaynağına yakın yerleştirilmesine ihtiyaç duyan uygulamalar.Toprak içeren geniş giriş aralığı sayesinde, LMV358, kesin akım algılamasının gerekli olduğu izleme uygulamalarında yaygın olan düşük taraflı akım şant ölçümleri için de uygundur.LMV358'in kompakt düzeni ayrıca PCB'deki kısıtlı alanlara yerleştirmeyi yönetmeyi kolaylaştırır.

LMV358 Kullanım İpuçları ve Kurulum

LMV358'i genel amaçlı uygulamalar için yapılandırmak için, bunu tersine çevirmeyen bir kurulumda kullanabilirsiniz.Bu kurulumda, 1K direnç ve 9.1k direnç ile 10 tipik bir kazanç elde edilebilir, bu da giriş voltajını değişken bir potansiyometre kullanarak ayarlamanıza izin verir.Giriş voltajı değiştikçe, çıkış ayarlanmaya göre buna göre ayarlanır.Kararlı voltaj çıkışı gerektiren uygulamaları destekleyen +12V ve -12V güç kaynağı kullanılabilir.Girişte 10 kazançla 1V uygularsanız, LMV358 10V çıktı ve basit konfigürasyonlarda güvenilir performansını gösterecektir.

LMV358 ile LM358 karşılaştırılması

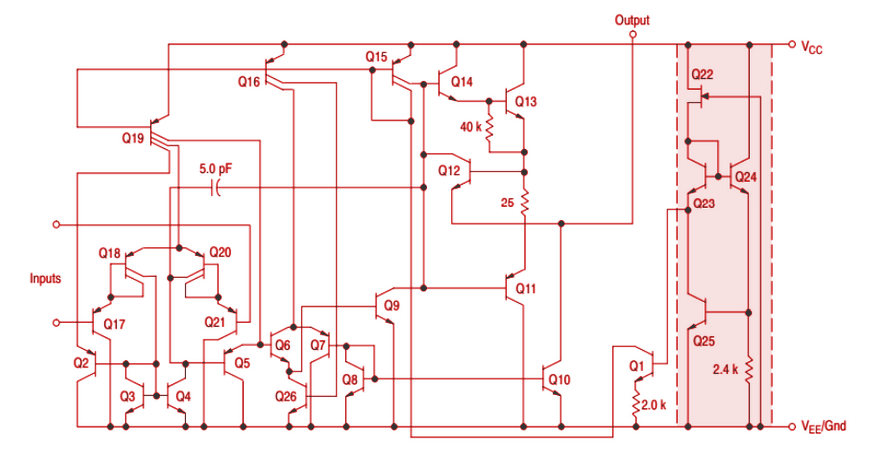

LM358'e genel bakış

LM358, genel amaçlı uygulamalarda yaygın olarak kullanılan başka bir operasyonel amplifikatördür.İki yüksek kazançlı, frekansla telafi edilmiş amplifikatör içerir ve geniş bir voltaj aralığını destekler.Bu çok yönlülük, sensör amplifikatörleri, DC kazanç aşamaları ve bir op-amp'in tek bir güç kaynağı tarafından güçlendirilebileceği diğer uygulamalar için idealdir.LM358’in tasarımı, amplifikatörün çıkışını stabilize eden ve performanstan ödün vermeden çeşitli sinyal seviyelerini işlemesine izin veren dahili bileşenler içerir.Çeşitli devrelerdeki temel sinyal amplifikasyon görevleri için uygun bir seçimdir.

LMV358 ve LM358 arasındaki farklılıklar

• LM358'in LMV358'den daha fazla güç kullandığını fark edeceksiniz.LM358 yaklaşık 500 μA çekerken, LMV358 kanal başına 210 μA'ya kadar tutar.Bu, LMV358'i pil veya daha düşük güç kullanımından tasarruf etmeniz gereken projeler için daha iyi bir seçenek haline getirir.

• İki amplifikatör de güç kaynağı aralıklarında farklılık gösterir.LMV358, düşük voltaj uygulamalarını takarak 2.7V ila 5V aralığında iyi çalışır.Öte yandan LM358, daha esnektir, 3V'den 32V'ye kadar tek bir tedarik veya ikili güç için ± 1.5V ila ± 16V.Bu daha geniş aralık, LM358'i daha yüksek voltajlar gerektiren kurulumlar için uyarlamanızı sağlar.

• LMV358'in bir diğer avantajı, tüm voltaj aralığını kullanmasını sağlayan ray-rail çıkışıdır.Bu özellik, raydan sıraya çıkışı içermeyen LM358'e kıyasla daha dolgun, daha doğru bir sinyal almanıza yardımcı olur.Projenizin kesin sinyal çıkışına ihtiyacı varsa, LMV358 bu ihtiyaçları daha iyi karşılayacaktır.

LMV358 Benzer Parça Karşılaştırması

Parça numarası	LMV358DR2G	LMV358IDRG4	LMV358IDR	MC33202DR2G	LMV358ID
Üretici	Yarı iletkende	Texas enstrümanları	Texas enstrümanları	Yarı iletkende	Texas enstrümanları
Paket / Dava	8-SOIC (0.154, 3.90mm genişlik)	8-SOIC (0.154, 3.90mm genişlik)	8-SOIC (0.154, 3.90mm genişlik)	8-SOIC (0.154, 3.90mm genişlik)	8-SOIC (0.154, 3.90mm genişlik)
Pin sayısı	8	8	8	8	8
Dönme oranı	1V/μs	1V/μs	1V/μs	1V/μs	1V/μs
Giriş ofseti voltajı	9 mV	7 mV	8 mV	7 mV	7 mV
Güç kaynağı reddetme oranı (PSRR)	50 dB	50 dB	66.02 dB	-	50 dB
Ortak Mod Reddetme Oranı (CMRR)	50 dB	50 dB	60 dB	50 dB	50 dB
Besleme voltajı	2.7 V	2.7 V	5 V	2.7 V	2.7 V
İşletme Arz Akımı	210 μA	210 μA	900 μA	210 μA	210 μA
Görüntüle Karşılaştır	Lmv358dr2g vs lmv358idrg4	LMV358DR2G vs LMV358IDR	LMV358IDR vs MC33202DR2G	MC33202DR2G vs LMV358ID	LMV358DR2G vs LMV358ID

LMV358 amplifikatör uygulamaları

Defter bilgisayarlar ve PDA'lar

LMV358’in düşük voltajı ve düşük güç tüketimi, cihazın pilini hızlı bir şekilde boşaltmadan sinyalleri yönetmeye yardımcı olduğu dizüstü bilgisayarlar ve PDA'lar gibi taşınabilir elektronikler için harika bir eşleşme haline getirir.

Taşınabilir pille çalışan enstrümanlar

Pille çalışan enstrümanlar, LMV358’in verimli tasarımından ve düşük hareketsiz akımdan yararlanır.Düşük güçle çalışma yeteneği, bu tür cihazların ücretler arasında daha uzun süre çalışmasını sağlar ve mobil ekipmanlara güvenen kullanıcılar için kolaylık ekler.

Aktif filtreler

LMV358, filtreleme ve sinyal netliğinin gerekli olduğu aktif filtre tasarımları için uygundur.Ray-rail çıkışı ve kararlı çalışması, özellikle ses işleme veya sensör devrelerinde yararlı olabilen filtreleme uygulamalarının doğruluğunu ve verimliliğini arttırır.

Wien Köprü Osilatörleri

Wien Bridge osilatörlerinde LMV358, salınımlar üretmek için gereken kararlı ve temiz çıktıyı sağlar.Düşük güç kullanımı, güç kaynağı üzerine aşırı yük eklemeden performansın korunmasına yardımcı olur ve sabit bir sinyal frekansı gerektiren uygulamaları destekler.

Histerezis ile karşılaştırıcı

LMV358, histerezis ile bir karşılaştırıcı olarak yapılandırılabilir ve devrelerdeki istenmeyen sinyal dalgalanmalarını azaltmaya yardımcı olabilir.Bu, özellikle sinyallerin değişebileceği veya gürültünün çıktıda hatalara neden olabileceği durumlarda güvenilir bir anahtarlama eylemine ihtiyaç duyan uygulamalarda yararlıdır.

Tartı ölçek

LMV358, ağırlığı ölçmek için doğru sinyal amplifikasyonuna dayanan tartım ölçekleri için güçlü bir seçimdir.Temiz sinyal işleme ve düşük giriş yanlılığı akım, hassas ölçümleri destekleyerek yüksek doğruluk gerektiren ölçekler için değerlidir.

EKG ve tıbbi enstrümantasyon

EKG cihazları da dahil olmak üzere tıbbi aletler, genellikle hassas biyolojik sinyaller için düşük gürültülü ve stabil amplifikasyon gerektirir.LMV358’in, raydan raylı çıkışı ve düşük hareketsiz akım gibi özellikleri, doğru ve tutarlı okumaları destekleyerek bu hassas uygulamaları ele almasına izin verir.

LMV358 için ambalaj özellikleri

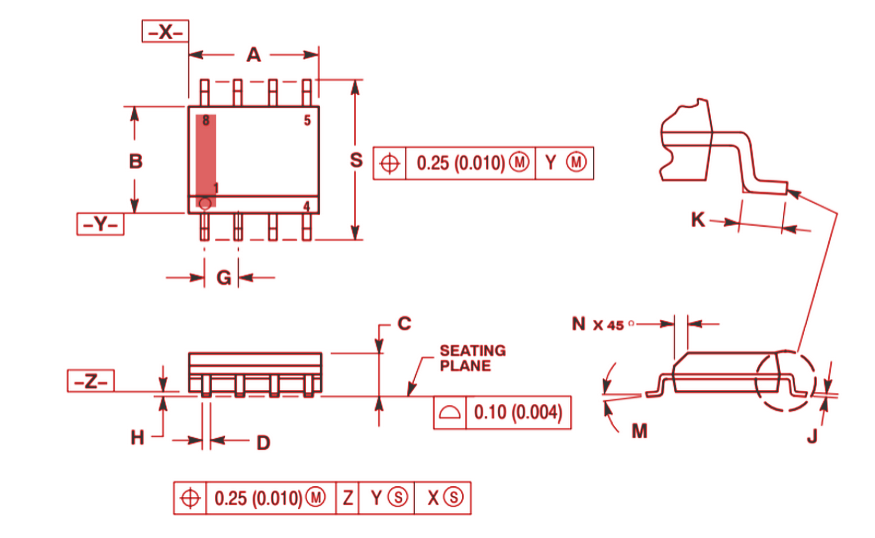

Soic-8 paket boyutu

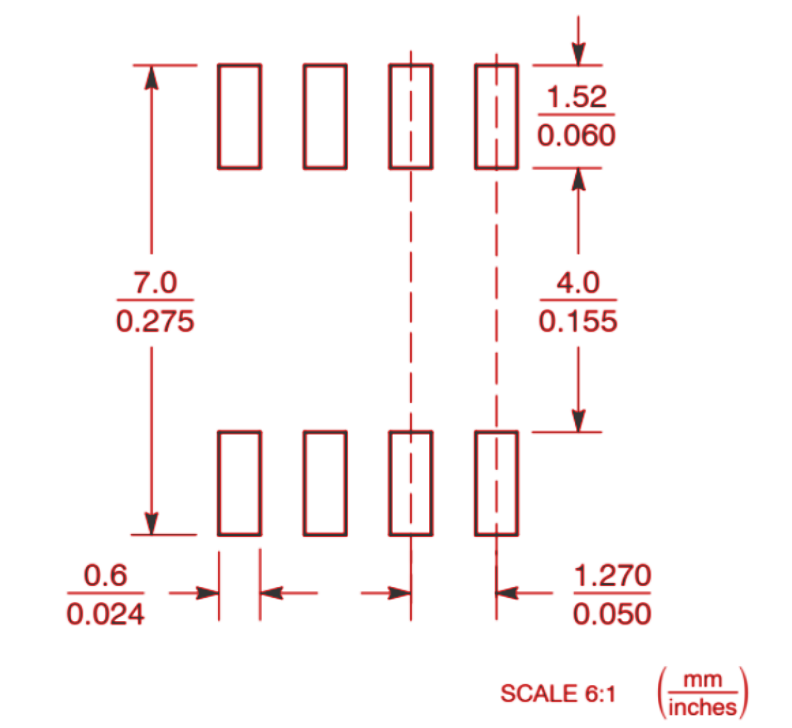

Lehimleme ayak izi

LMV358 Üretici Hakkında

LMV358'in arkasındaki şirket, çok çeşitli uygulamalar için enerji tasarruflu çözümler geliştirmeye odaklanmaktadır.Portföyleri, güç ve sinyal yönetimi için ürünlerin yanı sıra bugünün daha düşük güç kullanımı talebini karşılayan özel çözümleri içerir.Güçlü bir tedarik zinciri ile, yarı iletkende Kuzey Amerika, Avrupa ve Asya-Pasifik de dahil olmak üzere kilit bölgelerde üretim tesislerini, satış ofislerini ve tasarım merkezlerini korur ve tutarlı ürün kullanılabilirliği ve desteği sağlar.

Veri Sayfası PDF

LMV822ist veri sayfası:

Lmv822ist.pdf

LMV358DR2G Veri Sayfası:

Lmv358dr2g.pdf

MC33202DR2G veri sayfası:

Mc33202dr2g.pdf

Sık sorulan sorular [SSS]

1. LMV358 ne tür bir çiptir?

LMV358, düşük güç kaynağı voltajları ile çalışmak üzere tasarlanmış düşük güçlü bir operasyonel amplifikatör çipidir.Çıkış sinyallerinde güç kaynağı voltajının tüm aralığını kullanmasını sağlayan bir ray-rail çıkışına sahiptir.

2. LMV358 LM358'den nasıl farklıdır?

LM358, çok çeşitli uygulamalar için uygun olan genel amaçlı bir operasyonel amplifikatördür, LMV358 ise düşük voltajlı kullanım için özel olarak tasarlanmıştır.LMV358, daha dar bir güç kaynağı aralığına sahiptir, yani LM358'den daha düşük voltajlarda çalışır.Ek olarak, LMV358, LM358'in aksine tam voltaj aralığına ulaşmasını sağlayan bir ray-ray çıkışı sunar.
