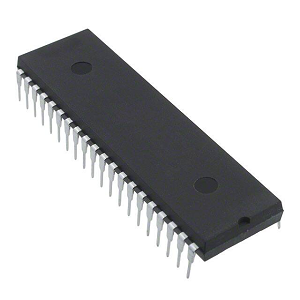

AT89S52-24PU Mikrodenetleyici: Alternatifler, Pinout ve Veri Sayfası

Bu makale, özelliklerini, pratik kullanımlarını ve zorlu uygulamalardaki güç ve performansı nasıl verimli bir şekilde ele aldığını vurgulayarak AT89S52-24PU mikrodenetleyicisini araştırıyor.8K bayt flaş belleği ve düşük güç tüketimi ile tanınan bu cihaz, enerji verimliliğini pille çalışan cihazlarda sağlam işlevsellikle dengelemek için idealdir.

Katalog

AT89S52-24PU nedir?

. AT89S52-24PU Mikrodenetleyici, 8 bit CPU'yu tek bir çipte programlanabilir flaş belleğiyle entegre eden oldukça esnek bir cihazdır.Atmel'in gelişmiş kalıcı bellek teknolojisini kullanarak, bu mikrodenetleyici, saygın 80C51 talimat seti ile uyumluluğu korur.Çip üzerindeki yeniden programlanabilir flaşı, çeşitli gömülü kontrol sistemlerinin farklı ihtiyaçlarını hem verimli hem de uygun maliyetli bir şekilde işler.Mikrodenetleyicide 8K flaş ve 256 bayt RAM bulunur, bu da karmaşık programlama ve karmaşık veri işleme talep eden uygulamalara hitap etme için yeterli kapasite sağlar.32 genel amaçlı G/Ç çizgisinin dahil edilmesi, çok çeşitli çevre birimlerini bağlamak için çok yönlülük sunar.

Üç 16 bit zamanlayıcı/sayaç ile AT89S52-24PU, veri işleme ve kontrol ayarları için paha biçilmez olan hassas zamana dayalı işlevleri destekler.Çift veri işaretçileri, hızlı veri aktarım senaryolarını etkin bir şekilde destekleyerek veri işleme verimliliğini artırır.Watchdog zamanlayıcısı, uzun vadeli sistem bütünlüğüne öncelik veren sektörler tarafından sevilen bir özellik olan yazılım düzensizlikleri sırasında sistemi sıfırlayarak bir güvenilirlik katmanı ekler.Mikrodenetleyicinin çeşitli frekanslarda statik çalışma kapasitesi, performansı güç tüketimi ile dengelemeye yardımcı olur.Boşta ve güç aşağı da dahil olmak üzere güç tasarrufu modlarının mevcudiyeti, pille çalışan uygulamalar için uygunluğunun altını çizerek güç düşürme aşamaları sırasında bellek içeriğinin korunmasını sağlar.Bu özellikler, taşınabilir ve uzaktan işletilen cihazlarda benimsenmesiyle kanıtlandığı gibi enerji verimliliği endişelerini giderir.

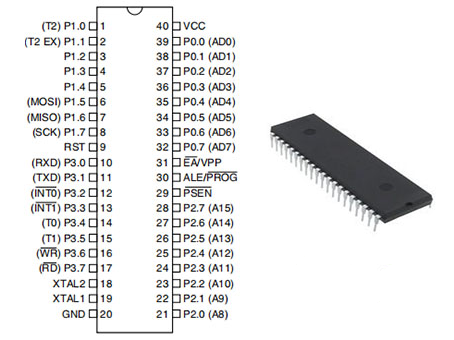

AT89S52-24PU PIN Yapılandırması

Pin hayır	Pin adı	Tanım
1-8	Port 1	Arayüz 1 dahili pull-up'lara sahiptir ve 8 bittir Çift yönlü I/O bağlantı noktası.Dört TTL girişi bağlantı noktasında lavabo/kaynak olabilir Çıktı tamponları.1s bağlantı noktası 1 pimlerine yazıldığında, dahili pull-up Giriş olarak kullanılmalarına izin vererek onları yüksek çekin.İç yüzünden Pull-up, harici olarak düşük itilen bağlantı noktası 1 pimleri akımı kaynaklayacak (IIL) Giriş olarak.Ayrıca, tabloda gösterildiği gibi, P1.0 ve P1.1 ayarlanabilir Zamanlayıcı/sayacı 2 harici sayı girişi (p1.0/t2) ve Zamanlayıcı/sayacı 2 tetik girişi (P1.1/T2EX).Flaş sırasında Programlama ve Doğrulama, Port 1 ayrıca düşük dereceli adresi de alır bayt.
9	İlk	Giriş sıfırlanmalıdır.Osilatör iken işlevsellik, iki makine döngüsü için bu pim üzerinde yüksek bir cihazı sıfırlar. Watchdog zaman aşımına uğradıktan sonra, bu pim 98 osilatör için yükselir dönemler.Bu özellik, SFR Auxr'da DISRTO biti kullanılarak devre dışı bırakılabilir (Adres 8EH).Sıfırlama Yüksek Out özelliği varsayılan olarak bit olarak etkinleştirilir DISRTO.
10-17	Port 3	Port 3, dahili bir pull-up 8 bit çift yönlü I/O'dur liman.Dört TTL girişi Port 3 çıkış tamponları kullanılarak batırılabilir veya tedarik edilebilir. 1'ler bağlantı noktası 3 pimlere yazıldığında, dahili pull-up'lar onları yükseltir, Giriş olarak kullanılmalarına izin verir.Pull-up'lar nedeniyle, bağlantı noktası 3 pim harici olarak düşük çekilir. Akımı (IIL) girdi olarak kaynaklayacaktır.Flaş için Programlama ve doğrulama, Port 3 bazı kontrol sinyalleri alır.Belirtildiği gibi Aşağıdaki grafikte, Port 3 ayrıca çok sayıda AT89S52'nin işlevlerini desteklemektedir. Özel özellikler.
18	Xtal2	Ters osilatör amplifikatöründen çıkış.
19	Xtal1	Ters osilatör amplifikatörüne giriş ve Dahili saat çalışma devresi.
20	Gnd	Zemin.
21-28	Port 2	Port 2, dahili bir pull-up 8 bit çift yönlü I/O'dur liman.Dört TTL girişi Port 2 çıkış tamponlarında lavabo/kaynak olabilir.Ne zaman 1'ler bağlantı noktası 2 pimlere yazılır, dahili pull-up'lar onları yükseltir ve izin verir Giriş olarak kullanılacaklar.Dahili pull-up'lar nedeniyle, harici olarak aşağı itilir. Akımı (IIL) girdi olarak kaynaklayacaktır.Getirler sırasında harici program belleğinden ve kullanan harici veri belleğine erişim 16 bit adresler (movx @ dptr), bağlantı noktası 2 yüksek dereceli adres baytını yayar. 1'leri iletirken, Port 2 bu konuda güçlü dahili pull-up'lar kullanır başvuru.Port 2, P2 Özel Fonksiyon Kaydının içeriğini yayar 8 bit adres sırasında harici veri belleğine (movx @ ri) erişim.Sırasında Flash programlama ve doğrulama, Port 2 ayrıca yüksek dereceli alır adres bitleri ve çeşitli kontrol sinyalleri.
29	Pen	Harici program belleğine okuma flaşı denir Program Mağazası Etkin (PSEN).PSEN, her makine döngüsünü iki kez etkinleştirir AT89S52, iki psen ile harici program belleğinden kodu çalıştırıyor Harici veri belleğine her erişim sırasında aktivasyonlar göz ardı edilir.
30	Ale/Prog	Adres mandal etkinleştirme (ALE) çıkış darbesi kullanılır Harici bellek erişimleri sırasında adresin düşük baytını kilitleyin.Sırasında Flash programlama, bu pim aynı zamanda program darbe girişi (ProG) olarak da hizmet eder. Ale, normalde osilatör frekansı 1/6 sabit bir oranda salınır çalışma ve harici zamanlama veya tıkanma için kullanılabilir.Ancak, Harici veri belleğine her erişim, bir ale darbesi atlanır.Ayar bit 0 SFR konumu 8eh ila 0, istenirse ale işleyişini devre dışı bırakır.Ale sadece aktif BIT bir MOVX veya MOVC talimatı ile ayarlandığında.Aksi takdirde, pim Yüksek ama zayıf kaldırıldı.Mikrodenetleyici harici yürütme modundaysa, Ale-disibable bitinin ayarlanmasının bir etkisi yoktur.
31	EA/VPP	Harici erişim açıktır.Cihazı etkinleştirmek için 0000'den başlayan ve biten harici program bellek bölgelerinden kodu getirin FFFFH'de EA GND'ye bağlanmalıdır.Bununla birlikte, kilit biti kodlanmışsa, EA sıfırlama üzerine dahili olarak kilitlenecektir.Dahili program yürütmeleri için EA VCC'ye bağlı olmalıdır.Flash programlama sırasında, bu pim ayrıca 12 volt programlama etkin voltajını (VPP) alır.
32-39	Bağlantı noktası 0	Arayüz 0, çift yönlü 8 bit açık drenaj G/Ç bağlantı noktasıdır. Her pim, bir çıkış bağlantı noktası olarak sekiz TTL girişini batırabilir.0 bağlantı noktasındaki pimler 1s yazıldığında yüksek empedanslı girişler olarak kullanılmalıdır.Erişim sırasında Harici programa ve veri belleğine, 0 bağlantı noktası olarak da ayarlanabilir. Çoğullu düşük dereceli adres/veri yolu.P0, bu konuda dahili pull-up'lara sahiptir mod.Flash programlama sırasında, Port 0 ayrıca kod baytlarını ve çıkışlarını alır program doğrulaması sırasında.Program doğrulaması sırasında harici pull-up gereklidir.
40	VCC	Besleme voltajı.

AT89S52-24PU sembolü, ayak izi ve CAD modeli

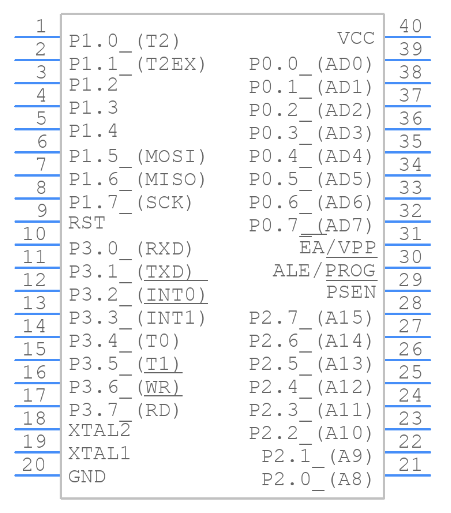

AT89S52-24PU sembolü

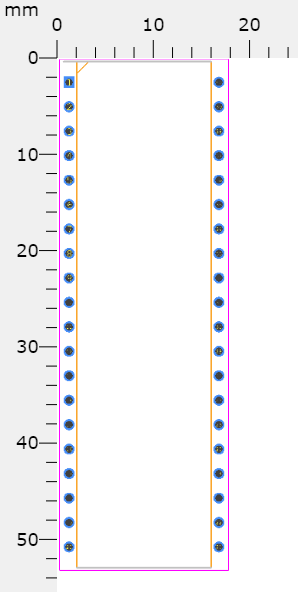

AT89S52-24PU ayak izi

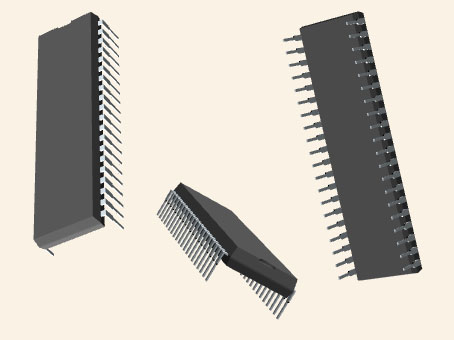

AT89S52-24PU CAD modeli

AT89S52-24PU'nun özellikleri

• MCS®-51 Standart uyumluluk: MCS®-51 standardı ile tam olarak uyumlu, sağlam ve güvenilir performans sağlıyor.

• 8K ISS Flash Bellek: Büyük programları depolar.Uzun vadeli uygulamalar için ideal olan 10.000'e kadar yazma/silme döngüsünü destekler.

• Geniş çalışma voltajı (4V - 5.5V): Çeşitli güç kaynağı ortamlarına uyum sağlar.

• Yüksek hızlı çalışma: Enerji verimliliğini performans ihtiyaçları ile dengeleyerek 33 MHz'e kadar statik koşulları işler.

• Gelişmiş Güvenlik: Hafıza Kilidi Özellikleri Fikri Mülkiyeti Koruyun.Yetkisiz erişimi veya değişiklikleri önler.

• Esnek G/Ç ve zamanlayıcı işlevleri: Sensörler ve cihazlarla kolay entegrasyon.Doğru zamanlama gerektiren zaman uygulamaları için kesin kontrol.

• Çift veri işaretçileri: Sinyal işleme ve iletişim gibi veri ağır görevlerde verimliliği artırır.Veri akışı işlemini basitleştirir.

• Enerji tasarrufu modları: Boşta ve güç indirme modları enerji tüketimini azaltır.Taşınabilir cihazlar ve sürdürülebilir tasarımlar için optimize edilmiş.

AT89S52-24PU Teknik Özellikler

Tip	Parametre
Fabrika teslim süresi	7 hafta
Takılmak	Delikten
Paket / Dava	40-dip (0.600, 15.24mm)
G/işletim sistemi	32
Çalışma sıcaklığı	-40 ° C ~ 85 ° C Ta
Seri	89s
Jesd-609 kodu	E3
Parça durumu	Aktif
Fesih sayısı	40
Besleme voltajı	5V
Sıklık	33MHz
İşletim besleme voltajı	5V
Arayüz	Uart
Kontak Kaplama	Kalay
Montaj türü	Delikten
Pin sayısı	40
Watchdog zamanlayıcıları	Evet
Ambalajlama	Tüp
Yayınlanmış	1997
Pbfree kodu	Evet
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Terminal konumu	ÇİFT
Terminal sahası	2,54 mm
Temel parça numarası	AT89S52
Güç kaynakları	5V
Bellek Boyutu	8KB
Hız	24 MHz
Voltaj - Besleme (VCC/VDD)	4V ~ 5.5V
Bit sayısı	8
Çevre	WDT
Çekirdek boyutu	8 bit
Bağlantı	Uart/Usart
Erişim Süresi	24 µs
DMA kanalları	HAYIR
PWM kanalları	HAYIR
Zamanlayıcı/sayaç sayısı	3
UART kanallarının sayısı	1
Uzunluk	52.58mm
SVHC'ye ulaşmak	SVHC yok
ROHS Durumu	ROHS3 uyumlu
Osilatör tipi	Dahili
RAM Boyutu	256 x 8
UPS/UCS/Periferik ICS tipi	Mikrodenetleyici
Çekirdek işlemci	8051
Program Bellek Türü	Flaş
Program Bellek Boyutu	8KB 8K x 8
Bit büyüklüğü	8
ADC var	HAYIR
Veri Yolu Genişliği	8b
DAC kanalları	HAYIR
Adres Bus genişliği	8b
Yükseklik	4.826mm
Genişlik	13.97mm
Radyasyon sertleştirme	HAYIR
Kurşun ücretsiz	Kurşun ücretsiz

AT89S52-24PU Benzer Parçalar

Sağda listelenen üç bileşen, AT89S52-24PU Mikroçip Teknolojisi'nin spesifikasyonlarına benzer.

Parça numarası	Üretici	Paket / Dava	Pin sayısı	Veri Yolu Genişliği	G/Ç sayısı	Arayüz	Bellek Boyutu	Besleme voltajı	Çevre
AT89S52-24PU	Mikroçip teknolojisi	40-dip (0.600, 15.24mm)	40	8 B	32	Uart	8 KB	5 V	WDT
AT89C55WD-24PU	Mikroçip teknolojisi	40-dip (0.600, 15.24mm)	40	8 B	32	SPI, UART, USART	32 KB	5 V	WDT
AT89S51-24PU	Mikroçip teknolojisi	40-dip (0.600, 15.24mm)	40	8 B	32	Uart, usart	4 KB	5 V	WDT
AT89C51RC-24PU	Mikroçip teknolojisi	40-dip (0.600, 15.24mm)	40	8 B	32	Uart, usart	20 KB	-	WDT

AT89S52-24PU'nun fonksiyonel blok diyagramı

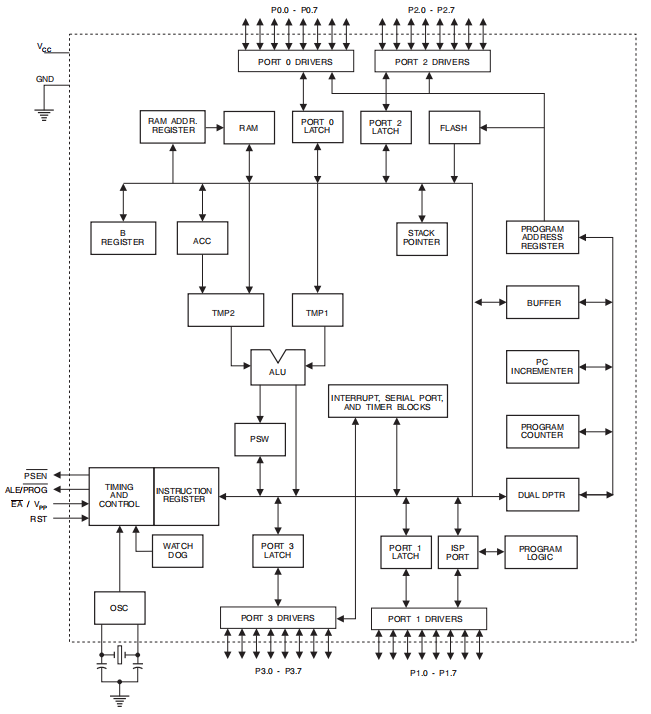

Aşağıdaki şema, AT89S52-24PU'nun fonksiyonel blok yapısını göstermektedir.

Flash Belleğin Programlanması (Paralel Mod)

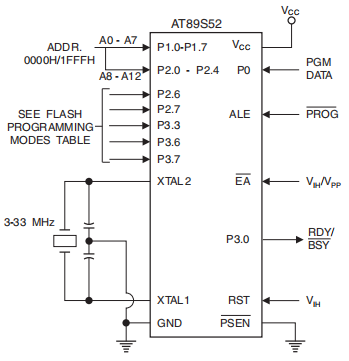

Aşağıdaki şekil, AT89S52-24PU'nun flaş belleğini paralel modda programlama işlemini göstermektedir.

Flash belleğin doğrulanması (paralel mod)

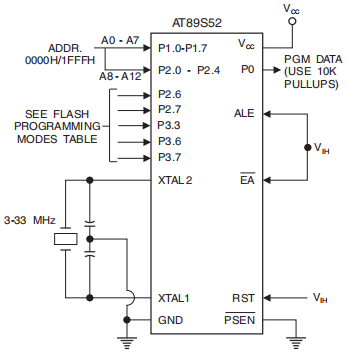

Aşağıdaki şekil, AT89S52-24PU için paralel modda flaş belleğini doğrulama işlemini göstermektedir.

Flash Bellek Seri İndirme

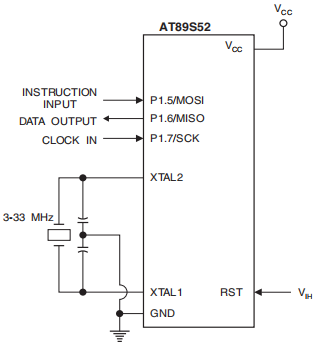

Aşağıdaki şekilde, AT89S52-24PU Flash belleği için seri indirme işlemini göstermektedir.

AT89S52-24PU'nun alternatifleri

Parça numarası	Tanım	Üretici
At87f52-24pc	Mikrodenetleyici, 8 bit, flaş, 8051 CPU, 24MHz, CMOS, PDIP40, 0.600 inç, plastik, dip-40	Atmel Corporation
AT87F52-24PI	Mikrodenetleyici, 8 bit, flaş, 8051 CPU, 24MHz, CMOS, PDIP40, 0.600 inç, plastik, dip-40	Atmel Corporation
AT87F52-24PL	Mikrodenetleyici, 8-bit, flaş, 24MHz, CMOS, PDIP40, 0.600 İnç, plastik, dip-40	Atmel Corporation

AT89S52-24PU'nun uygulamaları

• Sağlık hizmeti izleme: Tıbbi izleme cihazlarında hassasiyeti artırır.

• Otomotiv Güvenliği: Uyarlanabilir Cruise Control ve Lane Yardımı gibi özellikleri entegre eder.

• DIY Elektronik: Hobilerin özel cihazlar oluşturmasını sağlar.

• Tüketici elektroniği: Çok işlevli ve sezgisel ürünler üretir.

• Akıllı evler ve şehirler: Daha iyi enerji yönetimi ve rahatlığı için cihaz iletişimini geliştirir.

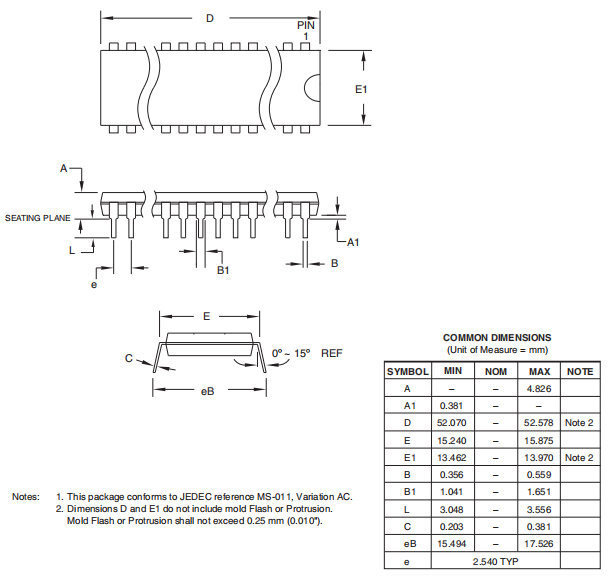

AT89S52-24PU için paket

AT89S52-24PU Üretici Bilgileri

Microchip Technology Inc., merkezi Chandler, Arizona'da yer alan mikrodenetleyici ve yarı iletken endüstrisinde rol oynuyor.Şirket, öncü ilerlemelere olan bağlılığı ve güvenilirliği için tanınan ürün hatları yoluyla, geliştirme verimliliğini ve ekonomik ihtiyatlılığı artıran yüksek standartları korumakla ayırt edilmektedir.Microchip, tasarım ve üretim süreçlerini dikkatlice iyileştirerek, sektör ölçütlerini karşılamakla kalmaz, devam eden geliştirme ve sistem iyileştirmesini teşvik eden bir ortamı besler.Microchip Technology Inc., mikrodenetleyici ve yarı iletken sağlayıcısından çok daha fazlasıdır;Bu teknolojilerin geliştirildiği ve kullanıldığı manzarayı aktif olarak şekillendirir.Verimlilik, maliyet yönetimi ve kalite kontrolü üzerine stratejik vurgu, onu endüstrinin öncülerine yerleştirir.
