ADV7401KSTZ-140 VİDEO KOLE KODUKLU KILAVUZU: Özellikler, uygulamalar, özellikler ve veri sayfası

Bu kılavuz, ADV7401KSTZ-140 hakkında bilmeniz gereken her şeyi açıklar.720p ve 1080i gibi NTSC, PAL ve HD formatları gibi birçok video standardı ile çalışır.Ayrıca 1280 × 1024'e kadar yüksek çözünürlüklü grafikleri işler. Hızlı dönüştürücüleri, esnek çıkış seçenekleri ve HDMI gibi dijital video girişleri desteği ile bu çip TV'lerde, projektörlerde, AV sistemlerinde ve video kaydedicilerde kullanım için mükemmeldir.Bu kılavuz, özellikleri, nasıl çalıştığı, nasıl ayarlanacağı ve nerede kullanılabileceğini size yönlendirir.

Katalog

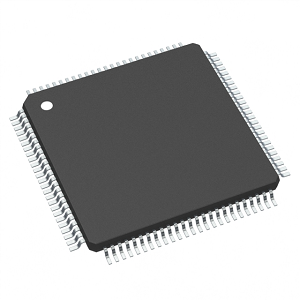

Adv7401kstz-140 genel bakış

. Adv7401kstz-140 PAL, NTSC ve SEAM dahil olmak üzere çeşitli video formatlarını işlemek ve bunları dijital ITU-R BT.656 formatına dönüştürmek için tasarlanmış analog cihazlardan sofistike bir video kod çözücü ve RGB grafik sayısallaştırıcısıdır.Bu çip, bileşen RGB/YPRPB video sinyallerini kodlama ve RGB grafiklerini 75 Hz'de (SXGA) 1280 × 1024'e kadar çözünürlükle sayısallaştırma yeteneği için öne çıkıyor.140 MHz'e kadar örnekleme oranlarında çalışan dört 10 bit ADC ile güçlendirilir ve talepkar uygulamalar için yüksek kaliteli video çıkışı sağlar.ADV7401 ailesi, sırasıyla 110 MHz ve 80 MHz daha düşük maksimum ADC örnekleme oranlarını destekleyen ADV7401BSTZ-110 ve ADV7401BSTZ-80 gibi çeşitli modeller içerir ve spesifik çözünürlük ve performans gereksinimleriyle uyumlu bir model seçilmeye izin verir.Bu esneklik, ADV7401 serisini sağlam video işleme özellikleri gerektiren birinci sınıf bir seçim haline getirir.

Ürün serinizi yüksek performanslı video kod çözme ile artırmak istiyorsanız, ADV7401KSTZ-140 için bizimle bir toplu sipariş vermenizi öneririz.

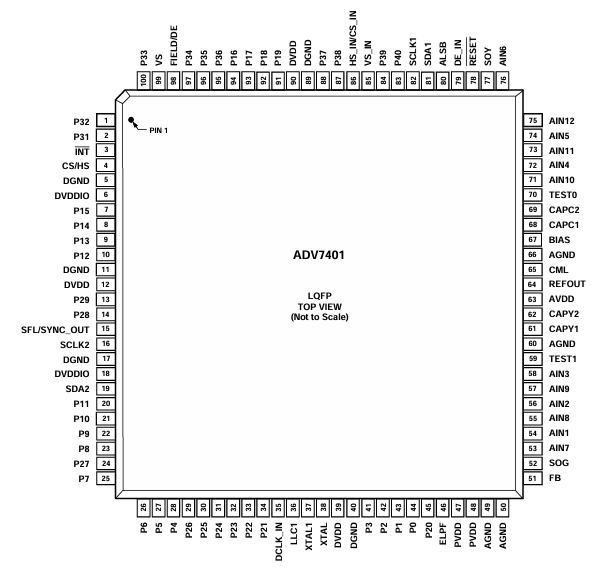

Adv7401kstz-140 pin yapılandırması

Pin No.	Anımsatıcı	Tip	İşlev
5, 11, 17, 40, 89	Dgnd	G	Dijital zemin.
49, 50, 66	Mazeret	G	Analog zemin.
6, 18	Dvddio	P	Dijital G/Ç besleme voltajı (3.3 V).
12, 39, 90	DVDD	P	Dijital çekirdek besleme voltajı (1.8 V).
63	AVDD	P	Analog besleme voltajı (3.3 V).
47, 48	PVDD	P	PLL besleme voltajı (1.8 V).
51	FB	BEN	Hızlı anahtar kaplama girişi.Bu pim CVBS arasında geçiş yapıyor ve RGB analog sinyalleri.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	AIN1 - AIN12	BEN	Analog video giriş kanalları.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 ila P9, P12 ila P19	O	Video Pixel Çıktı bağlantı noktası.
33, 32, 31, 30, 29, 24, 14, 13	P22 ila P29	G/Ç	Video giriş/çıkış bağlantı noktası.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 ila P1, P10 ila P11, P20 ila P21, P31 ila P40	BEN	Video piksel giriş bağlantı noktası.
3	İnt	O	Yarıda kesmek.Bu pim aktif düşük veya aktif yüksek olabilir. SDP/CP durum bitleri bu pimi tetikler.Olay kümesi Bir kesinti kullanıcı denetimi altındadır.
4	HS/CS	O	HS, yatay bir senkronizasyon çıkış sinyalidir (SDP ve CP modları).CS, dijital kompozit senkronizasyon sinyalidir (ve CP modundayken seçilir).
99	VS	O	Dikey senkronizasyon çıkış sinyali (SDP ve CP modlar).
98	Alan/DE	O	Alan Senkronizasyon Çıktı Sinyali (tüm aralarında bulunan video modlar).Bu pim, CP modunda bir veri etkinleştirme sinyali (DE) olarak da etkinleştirilebilir HDMI/DVI TX IC ile doğrudan bağlantıya izin vermek için.
81, 19	SDA1, SDA2	G/Ç	I²C bağlantı noktası seri veri girişi/çıkış pimleri.SDA1 verilerdir Kontrol bağlantı noktası ve SDA2 için VBI okuma için veri hattıdır liman.
82, 16	SCLK1, SCLK2	BEN	I²C bağlantı noktası seri saat girişi (maksimum saat oranı 400 kHz). SCLK1, kontrol bağlantı noktası için saat çizgisidir ve SCLK2 için saat çizgisidir VBI veri okuma bağlantı noktası.
80	ALSB	BEN	Bu PIN, ADV7401 kontrolü için I²C adresini seçer ve VBI okuma bağlantı noktaları.ALSB Logic 0 olarak ayarlayın. 0x40 kontrol bağlantı noktası ve 0x21 VBI bağlantı noktası için okuma adresi.ALSB Bir mantık yüksekliğine ayarlayın, 0x42 kontrol bağlantı noktasına yazma adresini ayarlar ve 0x23 VBI bağlantı noktası için okuma adresi.
78	Sıfırlamak	BEN	Sistem sıfırlama girişi, aktif düşük.Minimum düşük sıfırlama darbesi ADV7401 devresini sıfırlamak için 5 ms genişliği gereklidir.
36	LLC1	O	LLC1, piksel verileri için satır kilitli bir çıkış saatidir (ADV7401KSTZ-140 için aralık 12.825 MHz ila 140 MHz; 12.825 MHz ila 110 MHz adv7401bstz-110 için;ADV7401BSTZ-80 için 12.825 MHz ila 80 MHz).
38	Eskol	BEN	28.63636 MHz kristaline giriş pimi veya Harici bir 3.3 V 28.63636 MHz Saat Osilatör Kaynağı Saat ADV7401.
37	Xtal1	O	Bu pim 28.63636 MHz kristaline bağlanır veya 3.3 V 28.63636 MHz saat osilatörüne bir bağlantı kullanımı ADV7401 için saat.Kristal modda, kristal temel olmalıdır.
46	ELPF	O	Önerilen harici döngü filtresi, Bu ELPF PIN.
70	Test0	NC	Bu pim bağlantısız bırakılmalı veya alternatif olarak bağlanmalı agnd.
59	Test1	O	Bu pim bağlantısız bırakılmalıdır.
15	Sfl/sync_out	O	Alt taşıyıcı frekans kilidi (SFL).Bu pim bir Alt taşıyıcı frekansını kilitlemek için kullanılabilecek seri çıkış akışı Bu kod çözücü, herhangi bir analog cihaza bağlı dijital video kodlayıcıya bağlanır. Sync_out, yalnızca CP modunda bulunan dilimlenmiş senkronizasyon çıkış sinyalidir.
64	Yeniden canlandırmak	O	Dahili voltaj referans çıkışı.
65	CML	O	Dahili ADC'ler için ortak mod seviyesi pimi (CML).
61, 62	Capy1, Capy2	BEN	ADC kapasitör ağı.
68, 69	Capc1, capc2	BEN	ADC kapasitör ağı.
67	ÖN YARGI	O	Harici önyargı ayar pimi.Önerilenleri bağlayın Pim ve toprak arasında direnç (1.35 kΩ).
86	HS_IN/CS_IN	BEN	CP modunda dijital bir HS olacak şekilde yapılandırılabilir 5 telde zamanlamayı çıkarmak için kullanılan giriş sinyali veya dijital CS giriş sinyali veya 4 telli RGB modu.
85	Vs_in	BEN	Vs giriş sinyali.5 telli zamanlama modu için CP modunda kullanılır.
79	De_in	BEN	Veri Etkinleştir Giriş sinyali.24 bit dijital girişte kullanılır bağlantı noktası modu (örneğin, bir DVI RX IC'den 24 bit RGB verilerinin işlenmesi).
35	Dclk_in	BEN	Saat giriş sinyali.24 bit dijital giriş modunda kullanılır (örneğin, bir DVI RX IC'den 24 bit RGB verilerinin işlenmesi) ve ayrıca Dijital CVBS giriş modu.
52	SOG	BEN	Yeşil girişte senkronize edin.Gömülü senkronizasyon modunda kullanılır.
77	SOYA	BEN	Luma girişinde senkronize edin.Gömülü senkronizasyon modunda kullanılır.

Adv7401kstz-140 özellikleri

• Yüksek hızlı analog-dijital dönüşüm: ADV7401KSTZ-140, 140 MHz'e kadar örnekleme oranlarında çalışabilen dört 10 bit analog-dijital dönüştürücü (ADC) ile donatılmıştır.Bu özellik, yüksek çözünürlüklü video sinyallerini etkili bir şekilde dijitalleştirmesine izin vererek gelişmiş video işleme uygulamaları için uygun hale getirir.

• Çok yönlü analog giriş çoklayıcı: Bu cihazda, skart hızlı boş destek içeren 12 kanallı analog giriş çoklayıcı bulunur.Bu işlevsellik, çeşitli analog video kaynakları arasında sorunsuz bir şekilde geçiş yapmayı ve video sistemleri için çeşitli giriş gereksinimlerini karşılamayı sağlar.

• Kapsamlı Video Standart Desteği: ADV7401KSTZ-140, NTSC, PAL ve SECAM dahil olmak üzere çok çeşitli video renk standartlarını destekler.Ayrıca 525p, 625p, 720p ve 1080i gibi bileşen video formatlarını işleyebilir ve çeşitli küresel video formatları ve çözünürlükleri ile uyumluluk sağlar.

• Grafik Sayısallaştırma: RGB grafiklerini 75 Hz'de (SXGA) 1280 × 1024 çözünürlüklere kadar dijitalleştirebilen ADV7401KSTZ-140, gelişmiş gözetim sistemleri ve dijital tablo gibi yüksek çözünürlüklü grafik işleme gerektiren uygulamalar için idealdir.

• Gelişmiş renk alanı dönüşümü: Cihaz, YCRCB ila RGB gibi farklı renk boşlukları arasında esnek dönüşümü kolaylaştıran 3 × 3 renk uzay dönüşüm matrisi içerir.Bu özellik, multimedya uygulamalarında renk doğruluğunu ve kalitesini korumak için mükemmeldir.

• Dijital giriş bağlantı noktası: ADV7401KSTZ-140, DVI/HDMI Alıcı IC'lerinden verileri destekleyen 24 bit dijital giriş bağlantı noktası içerir.Bu özellik, çipin modern dijital video kaynaklarıyla uyumluluğunu artırarak çok çeşitli dijital multimedya sistemlerine entegre edilmesini sağlar.

• Programlanabilir çıktı arayüzleri : 12 bit 4: 4: 4 veya 8 bit 4: 2: 2 çift veri hızı (DDR) piksel çıkış formatlarına ayarlanabilen programlanabilir bir çıkış arayüzü sunar.Bu esneklik, çıktının yayın ekipmanı veya elektronik için belirli uygulama ihtiyaçlarını karşılayacak şekilde uyarlanabilmesini sağlar.

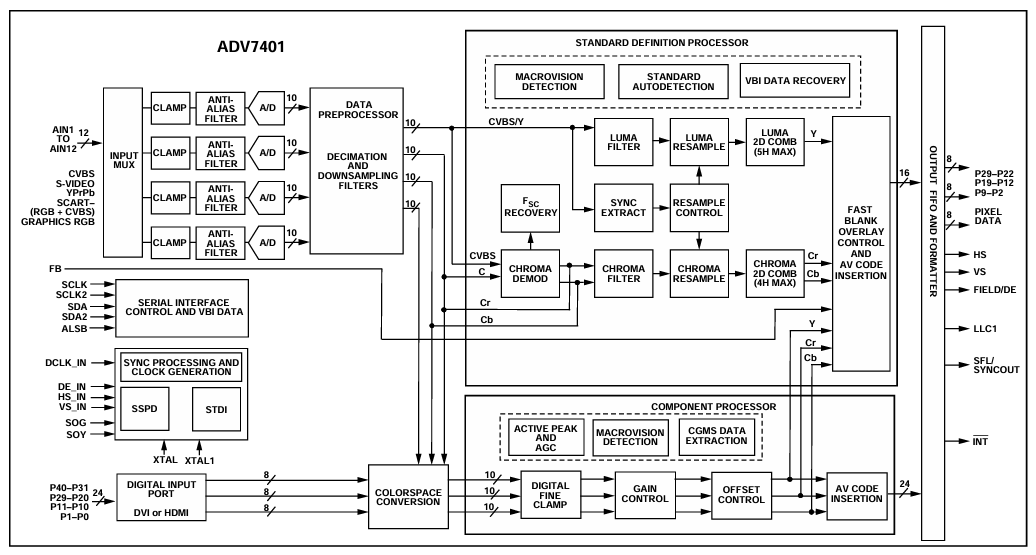

Adv7401kstz-140 blok şeması

Diyagramı Adv7401kstz-140 Bu gelişmiş video kod çözücünün ve sayısallaştırıcının dahili fonksiyonel bloklarını gösterir ve çeşitli analog video sinyallerini dijital çıktıya nasıl işlediğini vurgular.Chip, gibi birden fazla giriş formatını destekler: CVBS- S-Video- YPBPR, Ve RGB, hepsi 12 analog giriş (AIN1 ila AIN12) arasında seçim yapan giriş MUX'tan yönlendirildi.Seçilen her sinyal bir Kelepçe Ve Anti-Alias ​​filtresi Entegre 10 bit analog-dijital dönüştürücülerden (A/D) biri tarafından sayısallaştırma sinyalini hazırlamak.

Sayısallaştırıldıktan sonra, sinyaller Veri önişlemcisi, hangi Deşifre Ve Aşağı örnekleme filtreleri Veri hızlarını azaltmak ve daha fazla dijital işleme için sinyaller hazırlamak.Giriş türüne bağlı olarak, video her biriyle işlenebilir. Standart tanım işlemci veya Bileşen İşlemci.. SD İşlemci Kompozit ve S-Video sinyallerini işler, Krom demodülasyonu- Luma ve Chroma Filtreleme- Tarak filtresi, Ve Yeniden örnekleme, parlaklık ve krominans bileşenlerinin net bir şekilde ayrılmasını sağlamak.Ayrıca işlevleri de içerir Macrovision Tespiti Ve VBI veri kurtarma.

Bileşen videosu için Bileşen İşlemci Operasyonlardan sorumludur Kontrolü kazanmak- Ofset düzeltmesi, Ve Aktif zirve Ve AGC ayarlamalar.İçerir CGMS Ve Macrovision Kopya Koruma Uyumluluğu için Veri Algılama.Ayrıca, Renkler Dönüşümü adapte etmek için Ycbcr veya RGB Gerekli çıktı biçimine sinyaller.İşlenmiş tüm sinyaller Çıktı FIFO Ve Şekillendirme, dijital piksel verileri olarak çıktı yapılmadan önce hizalandıkları, biçimlendirildikleri ve senkronize edildikleri yerlerde HS- VS- Alan/DEve diğerleri.Diyagram ayrıca DVI veya HDMI 8 bit dijital bağlantı noktası üzerinden giriş ve gömülü Seri Arayüz Kontrolü iletişim ve yapılandırma için.

Adv7401kstz-140 özellikleri

Tip	Parametre
Üretici	Analog Devices Inc.
Ambalajlama	Tepsi
Parça durumu	Aktif
İşlev	Kod çözücü, dijitalleştirici
Başvuru	Tüketici Videosu
Standartlar	ITU-R BT.656, NTSC, PAL, SECAM
Kontrol Arabirimi	Seri
Voltaj - besleme	1.65V ~ 3.6V
Montaj türü	Yüzey montajı
Paket / Dava	100-LQFP
Tedarikçi Cihaz Paketi	100-LQFP (14x14)
Temel Ürün Numarası	Adv7401

Adv7401kstz-140 uygulamaları

Yüksek tanımlı televizyonlar (HDTVS)

ADV7401KSTZ-140, çok çeşitli video sinyallerini çözmek ve işlemek için LCD, DLP ™, plazma ve CRT modelleri dahil olmak üzere çeşitli HDTV tiplerinde kullanılır.Birden fazla yayın standardı ve biçimini ele alma yeteneği, televizyon teknolojisinde geniş uyumluluk ve yüksek kaliteli video çıktısı sağlamak için önemli bir bileşen haline getirir.

Projektör

Bu video kod çözücü, hem LCD hem de DLP projektörlerinde entegredir ve burada video işleme özelliklerini geliştirir.Projektörlerin yüksek çözünürlüklü içeriği doğru bir şekilde oluşturmasını sağlar, bu da onu hem ev sineması kurulumları hem de profesyonel sunum ortamları için ideal hale getirir.

Kişisel Video Kaydedici (PVR) ile set üstü kutular (STBS)

Set üstü kutularda, ADV7401KSTZ-140, farklı kaynaklardan içeriği görüntülemek ve kaydetmek için çeşitli video formatlarının kod çözülmesini kolaylaştırır.Bu özellik, kişisel video kaydedicilerin işlevselliğini, esnek görüntüleme ve kayıt seçeneklerini destekler.

Audio-Video Alıcıları (AVRS)

Chip, sağlam video kod çözme özelliklerini ses yönetimi ile entegre ederek ses-video alıcılarını geliştirir.Bu entegrasyon, ev eğlence sistemlerinde kullanılan AVR'ler için iyidir ve tek bir cihazda kesintisiz bir ses ve video deneyimi sunar.

Multiformat tarama dönüştürücüler

ADV7401KSTZ-140, video sinyallerini çeşitli formatlar ve çözünürlükler arasında dönüştürmeye yardımcı olmak için multiformat tarama dönüştürücülerde kullanılır.Bu uygulama, farklı ekran teknolojileri ve standartlarında uyumluluk sağlamak ve video kalitesini korumak için mükemmeldir.

Progresif tarama girişi desteği ile DVD kayıt cihazları

DVD kayıt cihazlarında, ADV7401KSTZ-140, gelen video sinyallerini kod çözerek ve dijitalleştirerek aşamalı tarama girişlerini destekleyerek bir rol oynar.Bu özellik, DVD kayıt cihazlarının yüksek kaliteli video içeriğini yakalamasına ve depolamasına izin vererek genel kayıt kalitesini artırır.

Adv7401kstz-140 Benzer Parçalar

• Adv7401bstz-110

• Adv7401wbstz-110

• Adv7441Abstz-110

ADV7401KSTZ-140 Programlama Adımları

1. Uygun birincil modu (prim_mode) ve video standardını (vid_std) seçin: Birincil mod ve video standardı seçimi, ADV7401KSTZ-140'ın gelen video sinyalini nasıl yorumladığını belirlediğinden önemlidir.PRIM_MODE KAYIT, video girişinin birincil biçimini (örn., NTSC, PAL) tanımlarken, VID_STD kayıtları standart ayrıntıları (ör. 525i, 625i) belirtir.Bu kayıtların ayarlanması, video kod çözücünün giriş sinyalinin kare hızı ve çözünürlük gibi belirli özelliklerini işleyebilmesini sağlar.

2. Mandal saatini yapılandırın (latch_clk): Mandal saati ayarı, video verilerinin işlenmesini senkronize etmek için önemlidir.Latch_clk kaydını programlayarak, veri mandalının zamanlamasını giriş videosunun piksel saat frekansına uyacak şekilde ayarlarsınız.Bu adım, video kod çözücünün her bir pikselin doğru zamanda doğru bir şekilde yakalanmasını ve işlemesini sağlayarak zamanlama sorunlarından veya veri bozulmasından kaçınmasını sağlamak için önemlidir.

3. PLL bölücü oranını ayarlayın: Bu adım, belirli bir giriş frekansından doğru piksel saat çıkışını oluşturmak için PLL (faz kilitli döngü) bölücü oranının manuel olarak ayarlanmasını içerir.Manuel kontrolü (PLL_DIV_MAN_EN) etkinleştirerek ve PLL_DIV_RATIO programlayarak, ekranınızın veya daha ileri işleme sisteminizin belirli ihtiyaçlarına uyacak şekilde çıkış piksel saatini ince ayar yapabilirsiniz.Bu kesin kontrol, video işleme zincirinizde sinyal bütünlüğünü ve senkronizasyonu korumak için iyidir.

4. VCO aralığını ve PLL şarj pompası ayarlarını yapılandırın: VCO (voltaj kontrollü osilatör) aralığının ayarlanması ve PLL şarj pompasının ayarlanması, üretilen piksel saatinin frekansını stabilize etmek için önemlidir.VCO_Range ve PLL_QPUMP kayıtları, PLL'nin performansını çeşitli çalışma koşulları altında optimize etmenizi sağlar, bu da çıkış saatinin sabit kalmasını ve güvenilir video kod çözme için gerekli özellikler dahilinde olmasını sağlar.

5. Serbest çalışan çizgi uzunluğunu ayarlayın (fr_ll): Video girişinin kaybolduğu veya kesintiye uğradığı durumlarda, serbest çalışan çizgi uzunluğu ayarı, satır uzunluğunu serbest çalışan modda belirterek tutarlı bir çıktının korunmasına yardımcı olur.FR_LL kaydını beklenen satır dönemine göre hesaplayarak ve ayarlayarak, ADV7401KSTZ-140, sürekli bir video varlığı gerektiren uygulamalar için iyi olan doğru zamanlamaya sahip video çerçeveleri çıktıya devam edebilir.

Adv7401kstz-140 avantajları

Çok yönlü format uyumluluğu

ADV7401KSTZ-140, 720p ve 1080i gibi NTSC, PAL, SECAM ve yüksek tanımlı formatlar dahil olmak üzere çok çeşitli video standartlarını destekleme yeteneği için öne çıkıyor.RGB grafiklerini SXGA çözünürlüğüne kadar işleyebilir.Bu geniş uyumluluk, format kısıtlamaları konusunda endişelenmeden çipin çeşitli uygulamalarda kullanılmasını sağlar.

Yüksek kaliteli video işleme

140 MHz'e kadar örnekleyebilen dört 10 bit ADC ile donatılmış olan ADV7401KSTZ-140, yüksek kaliteli video işleme sağlar.Bu özellik, video sinyallerini daha fazla netlik ve renk doğruluğu ile yakalamasını ve dönüştürmesini sağlar ve üstün video çoğaltma sağlar.Bu, tıbbi görüntüleme, yüksek tanımlı yayıncılık ve güvenlik gözetim sistemleri gibi video kalitesinin önemli olduğu uygulamalarda faydalıdır.

Basitleştirilmiş Sistem Tasarımı

Hem video kod çözme hem de RGB grafik dijitalleştirme işlevlerini tek bir çipe entegre ederek, ADV7401KSTZ-140, genel sistem tasarımını basitleştirir.Bu entegrasyon, tasarım aşamasında gereken bileşen sayısını azaltır ve hem malzeme hem de montaj açısından maliyet tasarrufuna yol açar.Ayrıca, daha az ara bağlantı ve potansiyel başarısızlık noktaları nedeniyle sistemin güvenilirliğini arttırır, bu da onu karmaşık multimedya sistemleri için etkili bir çözüm haline getirir.

Esnek Çıkış Seçenekleri

Cihaz, 12 bit 4: 4: 4 ve 8 bit 4: 2: 2 çift veri hızı (DDR) piksel formatlarını destekleyebilen esnek çıkış arayüzleri sunar.Bu esneklik, dijital tabelalar için yüksek renk sadakatine veya video arabirimleri için optimize edilmiş piksel formatlarına ihtiyaç duymalarına, çıktı biçimini özel uygulama gereksinimlerine göre özelleştirmeyi sağlar.Bu uyarlanabilirlik, ADV7401KSTZ-140'ın çeşitli son kullanımlarda etkili bir şekilde kullanılabilmesini sağlar.

Çeşitli koşullarda güvenilir performans

−40 ° C ila +85 ° C'lik bir endüstriyel sıcaklık aralığında çalışacak şekilde tasarlanan ADV7401KSTZ-140, çok çeşitli çevresel koşullarda güvenilir bir şekilde performans gösterecek şekilde üretilmiştir.Bu sağlamlık, açık hava uygulamalarında, endüstriyel ortamlarda ve sıcaklık dalgalanmalarının endişe kaynağı olduğu diğer senaryolarda kullanım için uygun hale getirir.Operasyonel ortamlarda ortaya çıkabilecek termal zorluklardan bağımsız olarak tutarlı performansı korumak için cihaza güvenebilirsiniz.

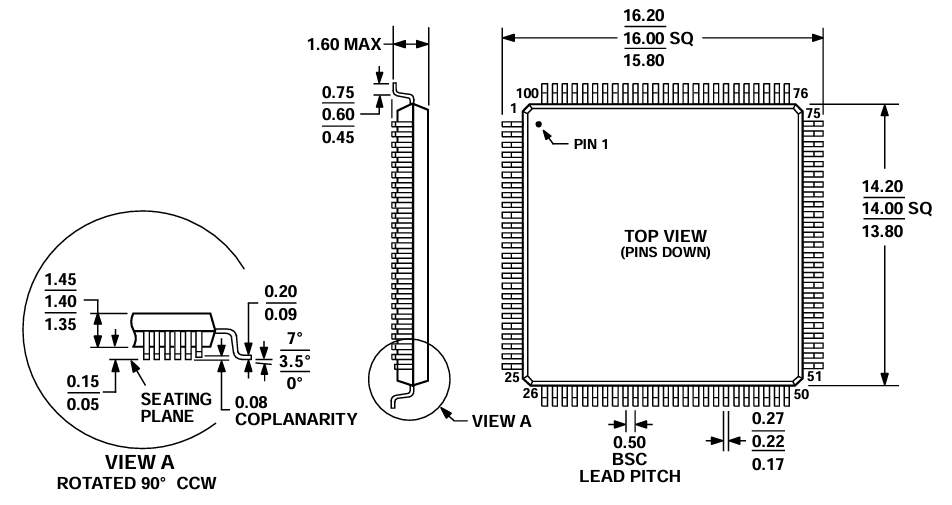

ADV7401KSTZ-140 Ambalaj Boyutları

Paket Boyutları

Parametre	Boyut (mm)
Vücut Boyutu (Tipik)	14.00 × 14.00
Vücut Boyutu (Min - Maks)	13.80 - 14.20
Toplam kurşun aralığı (min - maks)	15.80 - 16.20
Paket Yüksekliği (Maksimum)	1.6
Vücut yüksekliği (min - maks)	1.35 - 1.45
Kurşun genişliği (min - maks.	0.17 - 0.27
Kurşun perde (temel boşluk)	0.5
Kurşun Standoff Yüksekliği	0.05 - 0.15
Kurşun açısı aralığı	0 ° - 7 °
Kurşun Koplanaritesi (Maksimum)	0.08

Paket Anahat

Adv7401kstz-140 üretici

ADV7401KSTZ-140, sofistike bir Multiforyat video kod çözücü ve grafik sayısallaştırıcısıdır. Analog Devices Inc., yarı iletken endüstrisinde ünlü bir lider.Yenilikleri ve güvenilirlikleriyle tanınan Analog Cihazlar, sinyal işleme uygulamaları için çok çeşitli entegre devrelerin geliştirilmesi ve üretimi konusunda uzmanlaşmıştır.Şirketin uzmanlığı, ADV7401KSTZ-140'ın multimedya uygulamaları için çeşitli video formatlarını ve standartları destekleyerek yüksek performanslı video kod çözme sunabilmesini sağlar.

Çözüm

ADV7401KSTZ-140, video sinyali işleme görevlerini talep etmek için sağlam ve esnek bir çözüm olarak öne çıkıyor.Birden fazla küresel video standardı, yüksek çözünürlüklü RGB sayısallaştırma, programlanabilir çıktı formatları ve endüstriyel sıcaklık aralıklarında çalışmayı destekleyerek, hem tüketici hem de profesyonel ortamlarda güvenilirlik ve performans sunar.Multimedya sistemlerini geliştirmek, tasarım mimarisini basitleştirmek veya çeşitli formatlarda uyumluluğu sağlamak için olsun, bu kod çözücü/sayısallaştırıcı fayda sağlar.ADV7401KSTZ-140, entegre video uygulamaları için çok yönlü ve geleceğe hazır bir bileşen olmaya devam ediyor.
