ADM5170AP Hat Sürücü Kılavuzu: Özellikler, Pinout, Uygulamalar ve RS-232/RS-423 Sinyal Dönüşümü

Bu kılavuz, dijital iletişim sistemlerinde sinyal göndermeye yardımcı olan özel bir çip olan ADM5170AP ile ilgilidir.Bu çipin temel mantık sinyallerini (TTL veya CMOS gibi) nasıl aldığına odaklanır ve daha iyi iletim için bunları daha güçlü RS-232 veya RS-423 sinyallerine dönüştürür.Ayrıca ADM5170AP'ın çıkış modunu seçmenize, sinyal hızını ayarlamanıza ve verimli bir şekilde kullanmanıza nasıl izin verdiğini açıklar.Bu çipin, daha uzun mesafelerde verileri net ve güvenilir bir şekilde bağlamayı ve göndermeyi nasıl kolaylaştırdığını vurgular.

Katalog

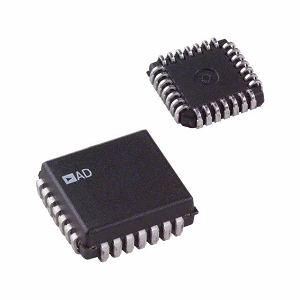

ADM5170AP Genel Bakış

. ADM5170AP 116 kb/s'ye kadar veri hızlarını taşıyan dijital iletişim sistemleri için özel olarak adlandırılmış çok yönlü bir sekizli çizgi sürücüsüdür.Daha sonra ters çevrilmiş ve RS-232E veya RS-423A sinyal seviyelerine çevrilen TTL veya CMOS girişlerini kabul etmek benzersiz bir şekilde tasarlanmıştır.Bu esneklik, MS+ ve MS- girişlerini seçme moduna tabidir;Her ikisini de GND olarak ayarlamak RS-423 işlemini başlatırken, MS+ 'yı VDD ve MS-VSS'ye bağlama RS-232 işlemini mümkün kılar.Çıkış dönüş hızı, çeşitli kablo uzunlukları ve türlerini barındıran, dönüş hızı ayarı (SRA) pimi ve GND arasında harici bir direnç bağlayarak 10 V/µs ila 2.2 V/µs arasında ince bir şekilde ayarlanabilir.Cihaz ayrıca, sistem tasarım esnekliğini ve verimliliğini artıran ortak bir çıkış hattının paylaşılmasına izin veren EN (Giriş Etkin) pimini kullanılarak devre dışı bırakılabilen çıkışlara da sahiptir.ADM5170AP, düşük güçlü CMOS teknolojisini, çıkış kısa devre korumasını ve TTL/CMOS uyumlu girişleri entegre ederek yüksek hızlı modemler, bilgisayar I/O bağlantı noktaları ve mantık seviyesi çeviri uygulamaları için ideal bir seçim haline getirir.

Sistemlerinizi yükseltmeyi veya ürün hattınızı genişletmeyi düşünüyorsanız, ADM5170AP akıllı bir seçimdir.Toplu siparişinizi yerleştirmek ve envanterinizin bu yüksek performanslı bileşenle talebi karşıladığından emin olmak için bugün bize ulaşın.

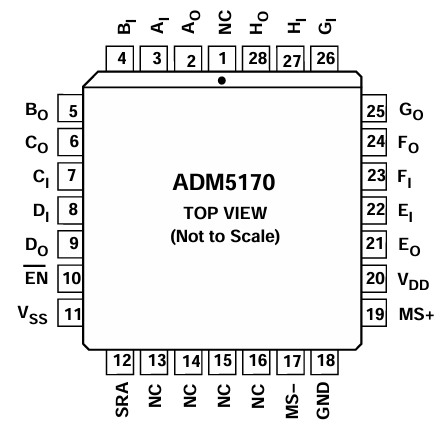

ADM5170AP PIN Yapılandırması

Anımsatıcı	İşlev
VDD	Güç kaynağı girişi, +10 V ±%10.
VSs	Güç kaynağı girişi, –10 V ±%10.
Gnd	Toprak pimi.0 V'ye bağlanmalıdır.
ABEN ...HBEN	A'dan H'ye Dijital Girdi.
AO ...HO	RS-232/RS-423 A sürücülerinden H'ye çıktı.
En	PIN etkinleştir.Yüksek olduğunda, tüm çıkışlar 3 yazılmıştır.
MS+, MS-	Mod Girişleri seçin.Çıktı seviyesini kontrol etmek için kullanılır sallanmak.MS+ & MS- GND'ye bağlı ile RS-423A çıkış seviyeleri seçilir.İle MS+ V'ye bağlıDD Ve MS - V'ye bağlıSs, RS-232 Çıkış seviyeleri geliştirilmiştir.
SRA	Sariş hızı ayar girişi.Harici bir direnç (2 kΩ ila 10 KΩ) Bu pim ile GND arasında bağlanma, çıkış dönüşünü kontrol etmek için kullanılır Oran (10 v/µs ila 2.2 v/µs).

ADM5170AP CAD modelleri

ADM5170AP sembolü

ADM5170AP Footprint

ADM5170AP 3D Model

ADM5170AP Özellikleri

• Sekiz tek uçlu çizgi sürücü: ADM5170AP, aynı anda birden fazla veri iletimi kanalına izin veren bir pakette sekiz bağımsız çizgi sürücüsü içerir.Bu özellik, birden fazla sinyal çıkışı gerektiren karmaşık dijital iletişim sistemleri için kullanışlıdır.

• Standartlara Uyum: Bu cihaz, EIA RS-232E, RS-423A ve CCITT V.10/X.26 Standartları ile uyumludur, bu da bir dizi dijital iletişim çerçevesinde sorunsuz bir şekilde çalışabilmesini ve uluslararası iletişim protokolleriyle uyumlu olmasını sağlar.

• Programlanabilir Dönme Oranı: Harici bir dirençin dönüş hızı ayarı (SRA) pimi ve toprak arasında bağlanarak çıkış dönüş hızını 10 v/µs ila 2.2 V/µs arasında ayarlayabilirsiniz.Bu ayarlanabilirlik, bağlanma kablosunun özelliklerine göre sinyal bütünlüğünün ince ayarlanmasına, sinyal yansımalarını ve şanzıman hatalarını azaltmasına izin verir.

• Geniş besleme voltajı aralığı : ADM5170AP, VDD için 9 V ila 15 V ve VSS için –9 V ila –15 V arasında bir besleme voltajı aralığı ile çalışır.Bu geniş aralık, cihazın farklı sistem konfigürasyonlarındaki esnekliğini artırarak çeşitli güç kaynaklarını barındırır.

• Düşük Güçlü CMOS teknolojisi: Düşük güçlü CMOS teknolojisi ile inşa edilen ADM5170AP, devre dışı bırakıldığında güç tüketimini 40 MW'a düşürür.Bu özellik, uzun çalışma saatleri ve sürdürülebilirlik gerektiren sistemlerde enerji tasarrufu için önemlidir.

• 3 durumlu çıkışlar: ADM5170AP'ın çıkış pimleri EN (Giriş Etkin) pimi kullanılarak devre dışı bırakılabilir.Bu işlev, ortak iletişim hatlarının paylaşılmasına izin verir ve sinyal parazitini önler, bu da birden fazla sürücünün çıktı yollarını paylaştığı sistemler için idealdir.

• TTL/CMOS uyumlu girdiler: Çizgi sürücüsü hem TTL hem de CMOS giriş seviyelerini kabul eder ve çeşitli mantık aileleriyle arayüzde çok yönlülük sağlar.Bu özellik, ek seviye kaydırma donanımı ihtiyacını ortadan kaldırarak tasarım sürecini basitleştirir.

• Çıktı kısa devre koruması: Operasyon sırasında kazara kısa devrelerden kaynaklanan hasarı önleyerek cihazın güvenilirliğini ve dayanıklılığını artıran çıkış şortlarına karşı yerleşik koruma içerir.

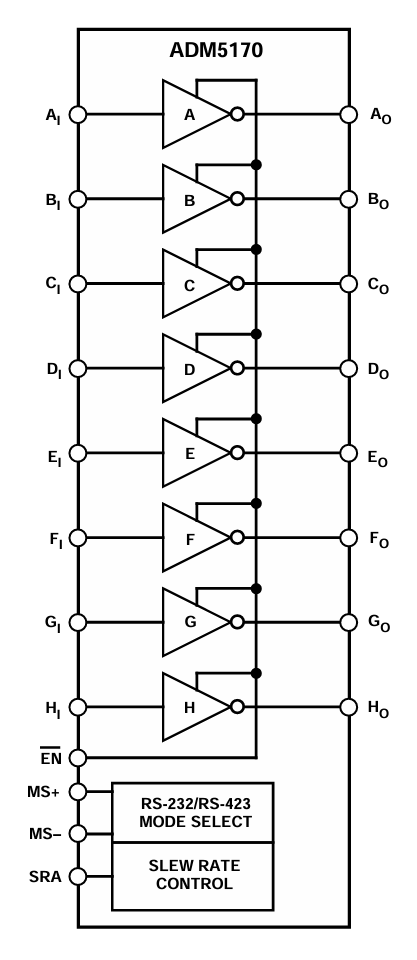

ADM5170AP Blok Diyagramı

. blok şeması ki ADM5170AP Bir sekizli çizgi sürücüsü olarak işlevini gösterir, A'dan H'ye göre etiketli sekiz giriş çıktı sinyal kanalını kullanır. TTL/CMOS Giriş sinyalleri uygun çizgi sürücüsü çıkış seviyelerine (AO ila HO).Bu çıkışlar, MS+ ve MS-pinleri üzerinden seçilen moda bağlı olarak RS-232 veya RS-423 standartları altında çalışabilir.. Mod Seç Diyagramın altındaki blok, RS-232 ve RS-423 sinyal seviyeleri arasındaki anahtarlar.

Ayrıca, diyagram bir Dönüş hızı kontrolü Çıktı sinyallerinin geçiş hızını ayarlamasına izin veren pim (SRA).Bu, özellikle daha uzun iletim hatlarında sinyal bütünlüğünü ve elektromanyetik parazitin (EMI) yönetilmesine yardımcı olur.. En PIN, tüm sürücüleri aynı anda etkinleştiren veya devre dışı bırakan bir etkin kontroldür.Genel olarak, ADM5170AP, birden fazla standardı desteklemek ve seri veri bağlantıları üzerinden güvenilir sinyal iletimini sağlamak için tasarlanmış dijital iletişim sistemlerinde kullanılan çok yönlü bir çizgi sürücü IC'dir.

ADM5170AP özellikleri

Tip	Parametre
Üretici	Analog Devices Inc.
Ambalajlama	Tüp
Parça durumu	Modası geçmiş
Tip	Sürücü
Protokol	Rs232, Rs423
Sürücü/alıcı sayısı	8/0
Veri oranı	116kbps
Voltaj - besleme	9V ~ 15V
Çalışma sıcaklığı	-40 ° C ~ 85 ° C
Montaj türü	Yüzey montajı
Paket / Dava	28-lcc (J-LEAD)
Tedarikçi Cihaz Paketi	28-PLCC (11.51x11.51)
Temel Ürün Numarası	ADM5170

ADM5170AP Çıktı Modu Programlama

ADM5170AP çipinde, gönderme sinyalleri için farklı voltaj standartlarıyla çalışmasına izin veren iki çıkış moduna sahiptir.Bu modlar:

1. Düşük çıkış modu: Bu mod, basit, noktadan noktaya iletişim için kullanılan RS-423A standardını takip eder.Bu modu kullanmak için, MS+ ve MS - etiketli pimleri doğrudan yere (GND) bağlayın.Bu kurulum voltaj seviyelerini düşük ve daha kontrollü tutar, bu da çizgiler birbirine yakın olduğunda parazitten kaçınmak için iyidir.

2. Yüksek çıkış modu: Bu mod, RS-232 standardıyla eşleşir ve kabloların uzun olduğu veya sinyalin daha güçlü ve daha yüksek voltaj sinyallerine izin verdiği için çok fazla seyahat etmesi gereken senaryolar için uygundur.Bu modu etkinleştirmek için MS+ 'yı pozitif güç kaynağına (VDD) ve MS - negatif güç kaynağına (VSS) bağlayın.Bu, çıkışı daha güçlü hale getirir ve sinyalin daha uzun mesafelerde net kalmasını sağlar.

Girişler				Çıkışlar
MS+	MS-	En	Veri
Gnd	Gnd	0	0	5 V ila 6 V (RS-423)
Gnd	Gnd	0	1	–5 V ila –6 V (RS-423)
VDD	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDD	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Yüksek z

ADM5170AP Uygulamalar

Yüksek hızlı iletişim sistemleri

ADM5170AP, 116 kb/s'ye kadar veri hızlarını işleme kapasitesi nedeniyle yüksek hızlı iletişim sistemleri için idealdir.Bu, ağlar üzerinde hızlı ve güvenilir veri iletimi gerektiren uygulamalar için mükemmeldir.

Bilgisayar G/Ç bağlantı noktaları ve çevre birimleri

Bu çizgi sürücüsü, bilgisayar giriş/çıkış bağlantı noktaları ve çevre birimleri arayüzünde yaygın olarak kullanılır.TTL/CMOS seviyeleri ve RS-232E/RS-423A standartları ile uyumluluğu, cihazlar arasındaki bağlantıyı ve veri akışını artırarak çok çeşitli bilgisayar donanımıyla sorunsuz bir şekilde entegre olmasını sağlar.

Yüksek hızlı modemler

Yüksek veri hızı işleme ve ayarlanabilir dönüş hızı göz önüne alındığında, ADM5170AP yüksek hızlı modem uygulamaları için mükemmel bir seçimdir.Veri sinyallerini etkili bir şekilde modüle etmeye ve demodüle etmeye yardımcı olarak net ve tutarlı internet bağlantısı sağlar.

Yazıcılar

Yazıcılarda ADM5170AP, bilgisayar ve yazıcı arasındaki verilerin güvenilir iletimine yardımcı olur.Verileri kayıpsız daha uzun mesafelerde etkili bir şekilde iletme yeteneği, yüksek kaliteli, hızlı baskı işlemleri sağlar.

Mantık Seviyesi Çeviri

Cihaz ayrıca TTL veya CMOS giriş seviyelerini RS-232E veya RS-423A çıkış seviyelerine dönüştüren mantık seviyesi çevirisinde rol oynar.Bu işlev, cihazların farklı mantık seviyelerinde çalıştığı sistemlerde iyidir, bu da çeşitli elektronik bileşenlerde uyumluluk ve etkili iletişim sağlar.

ADM5170AP Benzer Parçalar

• ADM560JRSZ

• ADM5170JP-REEL

• ADM560JRS

ADM5170AP Avantajları

Mod Select ile İkili Protokol Desteği

ADM5170AP, mod seçimi (MS+ ve MS–) kullanarak RS-232E ve RS-423A çıkış standartları arasında seçim yapmayı sağlar.Bu ikili uyumluluk, ek bileşenlere ihtiyaç duymadan çeşitli iletişim gereksinimlerini karşılayan uygulama tasarımında esneklik sunar.

Sekiz bağımsız sürücü

Sekiz tek uçlu çizgi sürücüsünü tek bir pakete entegre eden ADM5170AP, birden fazla yonga ihtiyacını en aza indirir, alan tasarrufu ve sistem tasarımındaki karmaşıklığı azaltır.Bu entegrasyon, sınırlı PCB gayrimenkulüne sahip ortamlarda faydalıdır.

Geniş besleme voltajı aralığı

Cihazın geniş bir besleme voltajı aralığında (VDD için 9 V ila 15 V ve VSS için –9 V ila –15 V) çalışabilme yeteneği, çeşitli güç ortamlarına uyarlanabilir ve çeşitli operasyonel ayarlarda faydasını artırır.

Düşük güç tüketimi

Düşük güçlü CMOS teknolojisine sahip olan ADM5170AP, özellikle devre dışı bırakıldığında (sadece 40 MW) daha az güç tüketir.Bu enerji verimliliği, pille çalışan cihazlar gibi güç korumanın gerekli olduğu uygulamalar için uygun hale getirir.

TTL/CMOS uyumlu girdiler

Standart TTL ve CMOS mantık seviyeleri ile uyumluluğu, ADM5170AP'ın çok çeşitli dijital sistemlerle sorunsuz bir şekilde arayüz oluşturabilmesini ve seviye kaydırma donanımına olan ihtiyacı ortadan kaldırmasını ve sistem tasarımını basitleştirmesini sağlar.

Çıktı kısa devre koruması

Çıktı şortlarına karşı yerleşik koruma ile ADM5170AP, artan dayanıklılık ve güvenilirlik sağlar, cihaz ve sistemi çalışma sırasında kazara kısa devrelerin neden olduğu hasardan korur.

ADM5170AP Ambalaj Boyutları

Paket Boyutları

Parametre	Boyut (mm)
Vücut genişliği (min - maks)	12.32 - 12.57
Vücut uzunluğu (min - maks)	11.43 - 11.58
Vücut yüksekliği (min - maks)	9.91 - 10.92
Kurşun Aralığı (Min - Maks)	4.19 - 4.57
Kurşun perde (tipik)	1.27
Kurşun Kalınlığı (Min - Maks)	0.33 - 0.53
Kurşun genişliği (min - maks.	0.64 - 1.14
Standoff yüksekliği (dak)	0.51
Kurşun omuz genişliği (min - maks)	1.07 - 1.42
Köşe yarıçapı (R) (Min - Maks)	0.64 - 1.14

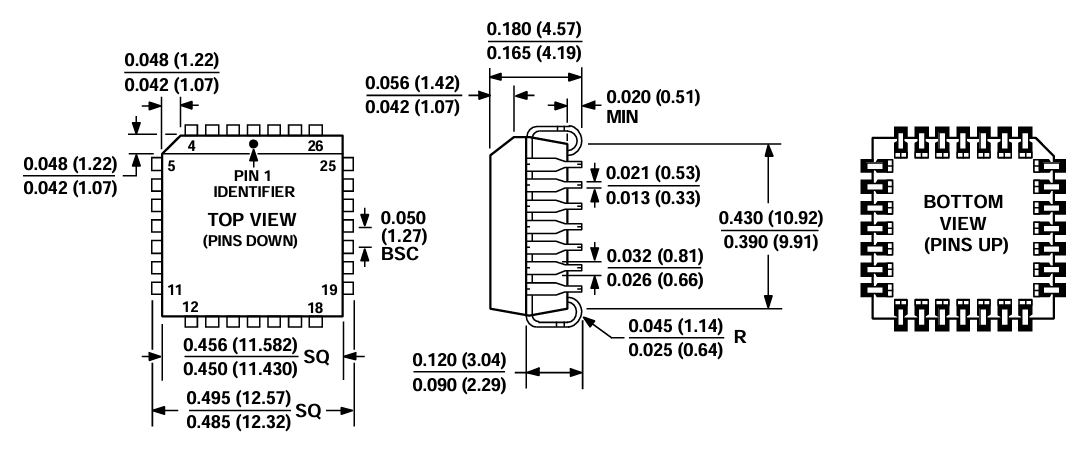

Paket Anahat

ADM5170AP Üretici

ADM5170AP, Analog Devices Inc. (ADI), yüksek performanslı analog, karışık sinyal ve dijital sinyal işleme (DSP) entegre devrelerin tasarımı ve üretiminde küresel olarak tanınan bir lider.1965 yılında kurulan ve merkezi Wilmington, Massachusetts'te bulunan ADI, iletişim, endüstriyel otomasyon, otomotiv sistemleri ve tüketici elektroniği gibi endüstriler arasında uygulamalara hizmet veren en yeni yarı iletken çözümleri sunduğu bilinmektedir.ADI’nin güvenilirlik ve yenilik konusundaki itibarı, şirketin sinyal bütünlüğü, düşük güç tüketimi ve sistem esnekliğine odaklanmasını sergileyen ADM5170AP gibi bileşenlere yansıyor.Analog cihazlar, ADM5170AP dahil olmak üzere her ürünün modern elektronik sistemler için katı kalite ve performans standartlarını karşılamasını sağlar.

Çözüm

ADM5170AP, güçlü sinyal dönüşümü ve protokol esnekliği gerektiren dijital iletişim uygulamaları için çok yönlü bir çözüm sunar.RS-232E ve RS-423A standartları, sekiz bağımsız sürücü kanalı ve programlanabilir dönme hızı ve çıktı gibi özellikleri destekleyerek kontrolü etkinleştirerek, çok çeşitli sistemlerde tasarım entegrasyonunu basitleştirir.TTL/CMOS girişleri, düşük güç işlemi ve yerleşik kısa devre koruması ile uyumluluğu, güce duyarlı ve uzaya kısıtlı ortamlardaki faydasını daha da artırır.Analog cihazların kalite ve inovasyon konusundaki itibarı ile desteklenen ADM5170AP, seri iletişim uygulamalarında güvenilir performans arayanlar için sağlam bir seçimdir.
