AD8130AR Amplifikatör Kılavuzu: Özellikler, Pinout, Uygulamalar ve Veri Sayfası

Bu kılavuz, yüksek hızlı bir amplifikatör olan AD8130AR ile ilgilidir.Bükülmüş çift kablolardan (ağlarda sıklıkla kullanılan tür) sinyaller almak ve bunları bir sistemin diğer bölümlerinin kullanabileceği temiz, tek uçlu sinyallere dönüştürmek için tasarlanmıştır.Bu makalede, AD8130AR'ın ne yaptığını, içeride nasıl çalıştığını, nerede kullanabileceğinizi ve farklı ihtiyaçlar için hangi sürümlerin mevcut olduğunu öğreneceksiniz.

Katalog

AD8130AR Genel Bakış

. AD8130AR bükülmüş çift kablolar üzerinde hassas sinyal iletimi için tasarlanmış yüksek hızlı bir diferansiyel alıcı amplifikatörüdür.AD8129/AD8130 ailesinin bir parçası olarak, farklı sinyalleri mükemmel sinyal sadakati ile tek uçlu çıkışlara dönüştürmek için mükemmeldir.270 MHz geniş bir 3 dB bant genişliği ve 1090 v/µs olağanüstü bir dönüş hızı ile analog veya dijital video ve yüksek hızlı verilerin iletmek için idealdir.AD8130AR, düşük frekanslarda 94 dB ve 10 MHz'de 70 dB'de ölçülen mükemmel ortak mod reddini sağlar ve düşük maliyetli, korumasız kablolamada bile etkili bir şekilde çalışmasına izin verir.Tek bir +4.5 V'dan çift ± 12.6 V raylara kadar geniş bir güç kaynağı aralığını destekler ve izolasyon transformatörlerine ihtiyaç duymadan çeşitli sistem voltajlarında kullanımı sağlar.AD8130, Unity-Gain istikrarlıdır ve yüksek bant genişliği, düşük kazançlı uygulamalar için en uygun olanıdır.

Güvenilir, yüksek performanslı alıcı amplifikatörler arıyorsanız, AD8130AR mükemmel bir seçimdir.Yüksek hızlı sistemlerinizin tutarlı, düşük gürültülü sinyal işleme ile sorunsuz çalışmasını sağlamak için toplu siparişinizi bugün bizimle yerleştirin.

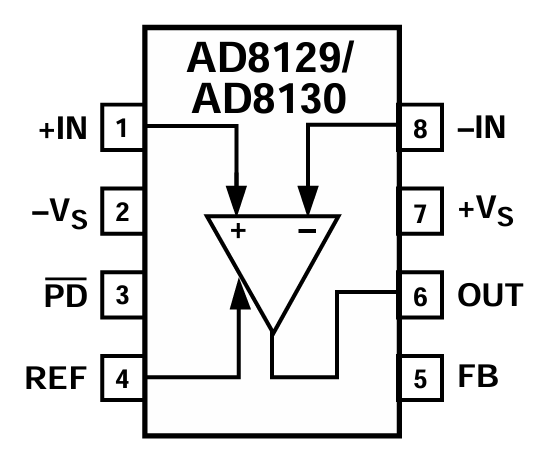

AD8130AR PIN Yapılandırması

Pin numarası	Pin adı	Tanım
1	+	Yavaşlamayan Giriş (Pozitif Diferansiyel Giriş)
2	–Vs	Negatif güç kaynağı voltajı
3	Pd̅	Güç indirme kontrolü (aktif düşük)
4	Referans	Referans voltaj girişi (Çıkış Ortak Modunu Setler)
5	FB	Geribildirim Pimi (Kazanç veya İstikrar Ayarı için)
6	DIŞARI	Amplifikatörün çıkışı
7	+Vs	Pozitif güç kaynağı voltajı
8	-İÇİNDE	Tersine giriş (negatif diferansiyel giriş)

AD8130AR CAD modelleri

AD8130AR sembolü

AD8130AR ayak izi

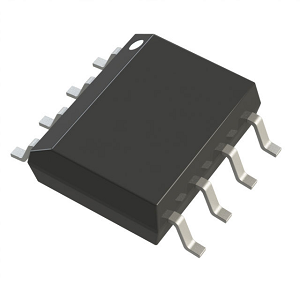

AD8130AR 3D Model

AD8130AR özellikleri

Yüksek bant genişliği: AD8130AR, Unity Kazançında 270 MHz'lik −3 dB bant genişliğini destekleyerek, asgari kayıp veya gecikme ile hızlı analog ve dijital sinyalleri işlemesine izin verir.Bu, video iletimi ve yüksek hızlı veri bağlantıları gibi yüksek frekanslı uygulamalar için uygun hale getirir.

Hızlı Dönme Oranı: Mikrosaniye başına 1090 voltluk çok yüksek bir dönüş hızı ile amplifikatör, giriş sinyalindeki hızlı değişikliklere hızlı bir şekilde yanıt verebilir, bu da keskin sinyal geçişleri sağlar ve hızlı değişen dalga formlarında bozulmayı azaltır.

Mükemmel Ortak Mod Reddetme Oranı (CMRR): AD8130AR, DC'den 100 kHz'e 94 dB CMRR, 2 MHz'de 80 dB ve 10 MHz'de 70 dB elde eder.Bu, her iki girişte de eşit görünen istenmeyen gürültüyü veya paraziti, korsansız bükülmüş çift kablolarla kullanım için yüksek frekanslarda bile reddetmesini sağlar.

Yüksek Giriş Empedansı: Yüksek giriş empedansı, sinyal kaynağında minimum yükleme sağlar, sinyal bütünlüğünü korur ve diğer devrelerle arayüz oluşturmayı kolaylaştırır.

Geniş Giriş Ortak Mod Voltaj Aralığı: Geniş ortak mod aralığı, amplifikatörün transformatörler kullanmadan bile, bozulmadan zeminin çok üstünde veya altında sallanan giriş voltajlarını kabul edebileceği anlamına gelir.

Düşük giriş gürültüsü: AD8130AR, düşük gürültülü bir zemini tutar ve enstrümantasyon ve tıbbi cihazlar gibi hassas uygulamalar için uygun hale getirir.

Düşük bozulma: Amplifikatör, 5 MHz'de 1 V P-P sinyali için −79 DBC'de ölçülen çok düşük toplam harmonik bozulma sunar.Bu, video veya RF taban bandı iletimi gibi uygulamalarda doğru sinyal çoğaltma sağlar.

Geniş güç kaynağı aralığı : +4.5 V'dan başlayan tek bir tedarikten veya ± 12.6 V'a kadar ikili malzemelerden çalışabilir, bu da çok çeşitli sistem voltajları ile uyumluluk sağlar ve tasarım uyarlanabilirliğini iyileştirir.

Güç indirme işlevi: Entegre güç indirme pimi, gerektiğinde cihazın devre dışı bırakılmasını sağlar, pille çalışan veya enerji duyarlı uygulamalarda gücü korur.

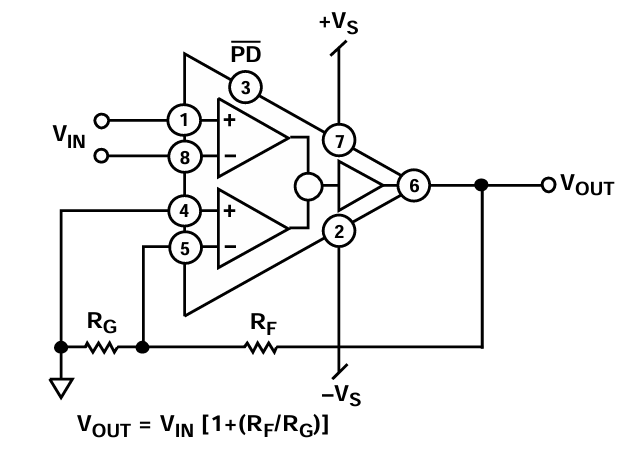

AD8130 Blok Diyagramı

Blok diyagramı, her ikisi de diferansiyel alıcı amplifikatörü olarak işlev gören AD8130'un ve varyant AD8130Ar'ın iç yapısını göstermektedir.Cihazın merkezinde, tek uçlu bir giriş sinyalini (V_IN) işlemek ve bir diferansiyel çıkış üretmek için düzenlenmiş iki dahili diferansiyel amplifikatör bulunmaktadır.Sinyal pim 1'e (tersine girmeyen giriş) girer ve mükemmel ortak mod reddi ve sinyal sadakatini koruyan iki eşleşmiş dahili amplifikatörden akar.Pin 5 direnç RG ile topraklanırken, geri bildirim direnci RF çıkışı tersine çevirerek tersine dönerek kazancı formüle göre ayarlar:

Bu geri bildirim düzenlemesi istikrar ve hassas kazanç kontrolü sağlar.Güç, sırasıyla negatif ve pozitif tedarik raylarına (-VS ve +VS) bağlı olan pimler 2 ve 7 ile sağlanır.Pim 6, son amplifiye sinyali çıkarır ve pim 3 (PD), cihaz kullanılmadığında güç aşağı kontrolün güçten tasarruf etmesini sağlar.Dahili diferansiyel mimari, bozulmayı ve harici paraziti en aza indirerek AD8130 serisini bükülmüş çift çizgiler üzerinde hassas video sinyal dağılımı gibi yüksek hızlı uygulamalar talep etmek için uygun hale getirir.

AD8130AR özellikleri

Tip	Parametre
Üretici	Analog Devices Inc.
Ambalajlama	Tüp
Parça durumu	Modası geçmiş
Amplifikatör türü	Diferansiyel
Devre sayısı	1
Dönme oranı	1100 V/µs
-3db bant genişliği	290 MHz
Akım - Giriş yanlılığı	500 NA
Voltaj - giriş ofseti	400 uV
Mevcut - Arz	13 MA
Akım - Çıktı / Kanal	40 Ma
Voltaj - besleme aralığı (min)	4.5 V
Voltaj - besleme aralığı (maks)	25.2 V
Çalışma sıcaklığı	-40 ° C ~ 85 ° C
Montaj türü	Yüzey montajı
Paket / Dava	8-SOIC (0.154 ", 3.90mm genişlik)
Tedarikçi Cihaz Paketi	8-Soic
Temel Ürün Numarası	AD8130

AD8130AR uygulamaları

Yüksek hızlı diferansiyel hat alıcıları

AD8130AR, bükülmüş çift kablolar üzerinden iletilen yüksek frekanslı diferansiyel sinyalleri almak amacıyla oluşturulmuştur.Mükemmel ortak mod reddi ve geniş bant genişliği, harici elektrik gürültüsü mevcut olsa bile sinyalin temiz ve doğru kalmasını sağlar.Bu, endüstriyel otomasyonda, iletişim bağlantılarında veya EMI ve Crosstalk'ın endişe olduğu ortamlarda kullanım için idealdir.

Diferansiyel-single uçlu dönüşüm

Birçok sistemde, sinyaller gürültü bağışıklığı için diferansiyel formda iletilir, ancak daha fazla işlem için tek uçlu sinyallere dönüştürülmelidir.AD8130AR, bu dönüşümü minimal bozulma ve geniş voltaj desteği ile işler, diferansiyel çıkışlar ve tek uçlu ADC'ler, DSP'ler veya analog sistemler arasında temiz ve verimli arayüz sağlar.

Yüksek hızlı enstrümantasyon amplifikatörleri

Yüksek giriş empedansı, düşük gürültüsü ve olağanüstü doğrusallığı sayesinde AD8130AR enstrümantasyon uygulamaları için çok uygundur.Sistem gürültüsü eklemeden hassas diferansiyel ölçümler ve amplifikasyon sağlar, bu da onu bilimsel, tıbbi veya endüstriyel sensör arayüzlerinde değerli hale getirir.

Seviye Değişme Uygulamaları

AD8130AR, farklı toprak potansiyellerine sahip sistemler arasında voltaj seviyelerini kaydırmasına izin veren geniş bir giriş ortak mod voltaj aralığını barındırır.Bu, uzun mesafeleri kapsayan veya izolasyon transformatörleri veya ek donanım gerektirmeden farklı güç alanlarını birbirine bağlayan sistemlerde kullanışlıdır.

Analog ve dijital video sinyal iletimi

Geniş bant genişliği ve düşük bozulması ile AD8130AR, bükülmüş çift kablolar üzerine analog veya dijital video sinyallerini iletmek için idealdir.Görüntü netliğini ve zamanlama bütünlüğünü korur, böylece video gözetim sistemleri, yayın ekipmanları veya uzun mesafeli iletim gerektiren makine görme kurulumları için uygun hale getirir.

Yüksek hızlı veri iletim sistemleri

Veri iletişim sistemlerinde, mesafe üzerindeki sinyal bozulması büyük bir endişe kaynağıdır.AD8130AR, genişletilmiş kablo uzunlukları üzerinde bile yüksek sinyal sadakatini koruyarak bunu hafifleterek hızlı dijital sinyallerin bozulmadan gelmesini sağlıyor.Ethernet gibi bükümlü çift, veri toplama birimleri veya dijital kontrol arka planları gibi sistemler için mükemmel bir seçimdir.

AD8130AR Benzer parçalar

• AD8130Arz-Reel

AD8130Arz-Reel, aynı 270 MHz bant genişliği, 1090 V/µs dönüş hızına ve yüksek CMRR'ye sahip AD8130Ar ile fonksiyonel olarak aynıdır.Anahtar fark ambalaj formatında yatmaktadır, bu sürüm otomatik SMT (Yüzey Montajı teknolojisi) montajı için uygun kurşunsuz, ROHS uyumlu bir makarada gelir.Çevresel uyumluluk ve verimli üretim süreçleri arayan yüksek hacimli üretim ortamları için idealdir.

• AD8130ARMZ-REEL

Bu varyant AD8130Armz-Reel, AD8130AR'ın tüm temel elektriksel özelliklerini paylaşır, ancak standart SOIC yerine mini küçük bir anahat paketinde (MSOP-8) gelir.MSOP biçimi, daha küçük bir ayak izi sunar ve bu da performansdan ödün vermeden kompakt veya boşluk kısıtlı PCB tasarımları için idealdir.Taşınabilir veya yoğun gömülü sistemler için en iyi seçimdir.

• AD8130ARMZ-REEL7

AD8130Armz-Reel7, Armz-Reel sürümü ile aynı cihazdır, ancak belirli toplama ve yer sistemleri için optimize edilmiş 7 inçlik bant ve makara formatında sağlanır.Daha sıkı makara toleransları veya daha küçük parti çalışmaları gerektiren montaj hatları için kolaylık sağlayan aynı yüksek hızlı, düşük distordu özelliklerini korur.

AD8130AR Avantajları

Aktif geri bildirim mimarisi

Geleneksel OP-AMP'lerin aksine, AD8130AR, giriş ve geri bildirim yollarını ayıran aktif bir geri bildirim tasarımı kullanır.Bu, sinyal ve geri bildirim arasındaki etkileşimi azaltır, stabiliteyi iyileştirir ve bozulmayı en aza indirir.Ayrıca, cihazın ortak mod gürültüsünü reddetme yeteneğini arttırır, bu da uzun mesafelerde diferansiyel sinyal işleme için daha uygun hale getirir.

Yüksek bant genişliği ve dönüş hızı

Amplifikatör 270 MHz bant genişliği ve 1090 v/µs yıldırım hızında bir dönüş hızı sunar.Bu özellikler, minimum gecikme veya sinyal kaybı ile hızlı kenarları ve yüksek frekanslı içeriği işlemesine izin verir, bu da video iletimi, RF taban bandı veya dijital iletişim sistemleri gibi uygulamalar için idealdir.

Düşük bozulma ve gürültü

5 MHz'de −79 DBC kadar düşük bir giriş gürültü seviyesi ve harmonik bozulma ile AD8130AR temiz, yüksek fidelite sinyal amplifikasyonu sağlar.Bu, hassas enstrümantasyon ve hassas veri edinimi için idealdir.

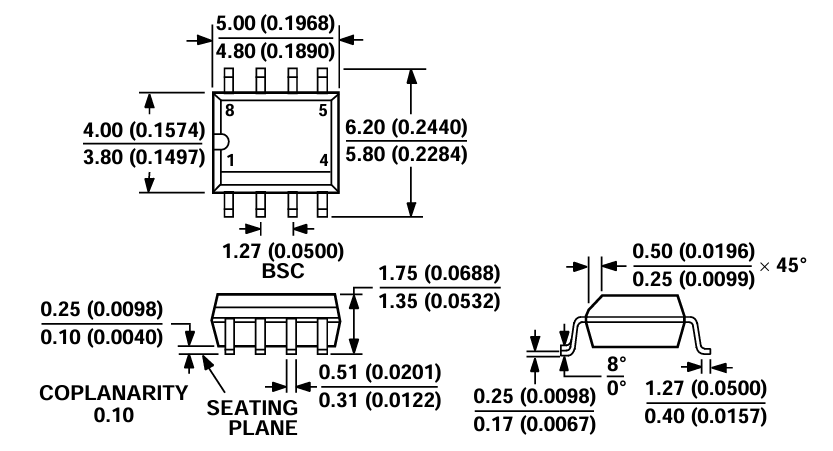

AD8130AR Ambalaj Boyutları

Paket Boyutları

Parametre	Boyut (mm)
Vücut genişliği	3.80 - 4.00
Vücut uzunluğu	4.80 - 5.00
Genel genişlik (potansiyel müşterilerle)	5.80 - 6.20
Vücut yüksekliği	1.35 - 1.75
Kurşun perde (pim aralığı)	1.27 (BSC)
Kurşun genişliği	0.25 - 0.50
Kurşun kalınlığı	0.17 - 0.25
Kurşun uzunluğu (paketten)	0.40 - 1.27
Standoff yüksekliği	0.10 - 0.25
Eşansarite	0.10 (maks.)
Kurşun viraj açısı	0 ° - 8 °

Paket Anahat

AD8130AR Üretici

AD8130AR, yüksek performanslı analog, karışık sinyal ve dijital sinyal işleme teknolojilerinde liderliği ile tanınan küresel olarak ünlü bir yarı iletken şirket olan Analog Devices Inc. (ADI) tarafından üretilmektedir.1965 yılında kurulan ve merkezi Wilmington, Massachusetts'te bulunan ADI, endüstriyel otomasyon ve enstrümantasyondan iletişim altyapısına ve gelişmiş tüketici elektroniğine kadar her şeyi güçlendiren hassas bileşenler sunmak için güçlü bir üne kavuştu.Analog cihazlar kalite, yenilik ve uzun vadeli güvenilirliği vurgular ve zorlu mühendislik ortamlarında AD8130AR güvenilir çözümler de dahil olmak üzere bileşenlerini yapar.Kapsamlı tasarım desteği, sağlam dokümantasyon ve kanıtlanmış üretim mükemmelliği ile ADI, AD8130Ar'ın sinyal sadakati ve sistem performansı için titiz standartları karşılamasını sağlar.

Çözüm

AD8130AR, sinyalleri temiz, hatta uzun kablolar üzerinde veya gürültülü yerlerde tutan güvenilir bir amplifikatöre ihtiyacınız olduğunda akıllı bir seçimdir.Video sistemlerinden ve yüksek hızlı verilerden ekipman ve sensörleri test etmek için çok çeşitli kullanımlara sahiptir.Farklı güç kaynaklarıyla iyi çalışır ve çeşitli tasarımlara uyacak şekilde çeşitli paket türlerinde gelir.Analog cihazlardan güçlü performansı, düşük gürültüsü ve güvenilir kalitesi, hızlı ve doğru elektronikler üreten herkes için harika hale getirir.

Veri Sayfası PDF

AD8130AR veri sayfaları:

EOL Lider (PB) -Baring 07/Ekim/2016.pdf

AD8129/30.pdf
