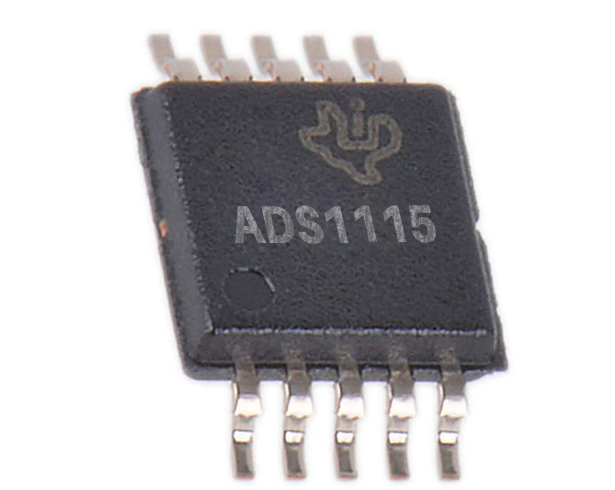

ADS1115 için bir kılavuz: kompakt ve düşük güçlü 16 bit ADC

Texas Instruments tarafından ADS1115 IC, analog-dijital dönüşüm dünyasında hassasiyet ve uyarlanabilirliği yeniden tanımlar.Yüksek çözünürlüklü 16 bit ADC, programlanabilir kazanç amplifikatörü (PGA) ve gelişmiş karşılaştırıcı işlevselliği ile bu kompakt cihaz, Arduino ve ESP8266 gibi mikrodenetleyicilerdeki yerleşik ADC'lerin sınırlamalarını aşar.Çevresel izleme, biyomedikal cihazlar ve pil yönetimi gibi olağanüstü doğruluk gerektiren uygulamalar için ideal olan ADS1115, analog sinyaller ve dijital işleme arasındaki boşluğu sorunsuz bir şekilde köpürür.Bu makalede, ADS1115'in PIN yapılandırmasını, özelliklerini, çalışma ilkelerini ve çok yönlü uygulamalarını keşfedeceğiz, veri toplama sistemlerini nasıl yükselttiğine ve proje tasarımlarını nasıl basitleştirdiğine ışık tutacağız.Bu çok yönlü ADC'nin geniş bir endüstri yelpazesinde hassasiyet ve güvenilirliği nasıl arttırdığını keşfetmek için dalın.

Katalog

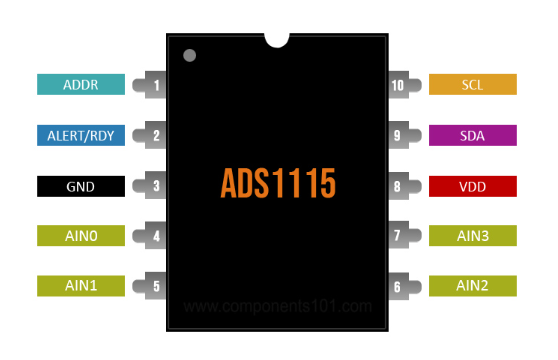

Pinout Yapılandırması

Pin adı	PIN Tanımı
Addr	I2C Adres Seç (Slave)
Uyarı/RDY	Dijital Karşılaştırıcı Çıkışı veya Dönüşüm Hazır
Gnd	Zemin
AIN0	Diferansiyel Kanal 1: Tek uçlu kanal 1 girişi veya Negatif girdi
AIN1	Diferansiyel Kanal 1: Tek uçlu kanal 2 girişi veya Negatif girdi
AIN2	Diferansiyel Kanal 2: Tek uçlu kanal 3 girişi veya Pozitif girdi
AIN3	Diferansiyel Kanal 2: Tek uçlu kanal 4 girişi veya Negatif girdi
VDD	Güç kaynağı: 2.0V ila 5.5V
SDA	Seri Veri: Veri iletir ve alır (I2C için kullanılır iletişim)
Scl	Seri Saat Girişi: SDA'da saat verileri (I2C için kullanılır iletişim)

Özellikler ve Özellikler

Özellik	Spesifikasyon
Çalışma sıcaklığı aralığı	–40 ° C ila +125 ° C
Tedarik aralığı	2.0 V ila 5.5 V (Minimum AVDD: 2V, maksimum giriş voltajı: 5.5V)
Düşük akım tüketimi	150 μA (sürekli dönüşüm modunda)
Arayüz	I2C (dört pin seçilebilir adres)
Karşılaştırıcı	Programlanabilir
Girişler	Dört tek uçlu giriş veya iki diferansiyel giriş
Yerleşim süresi	Tek dönümlü
Veri oranı	Programlanabilir, 8 SPS ila 860 SPS
Osilatör	Dahili

Eşdeğer modeller

Aynı ürün ailesindeki alternatifleri düşünürken, çeşitli seçenekler kendilerini sunar:

• ADS1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

Analog-dijital dönüşüm dünyasında, birkaç önemli ICS öne çıkıyor:

• ADC0804: Bu cihaz bir DIP-20 paketinde gelir ve analog-dijital dönüşüm için 8 bit çözünürlük sunar.

• ADC0808: DIP-28'de paketlenmiş olan bu 8 bit A/D dönüştürücü, çok yönlülüğünü artıran 8 kanallı bir çoğullayıcıya sahiptir.

• ADC0809: ADC0808'e benzer şekilde, bu cihaz aynı zamanda bir DIP-28 paketinde sunulan 8 kanallı bir çoklayıcı olan 8 bit A/D dönüştürücüdür.

Ayrıca, ADC'lerin manzarası çeşitli diğer dikkate değer seçenekler içerir:

• Hi7190ip

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

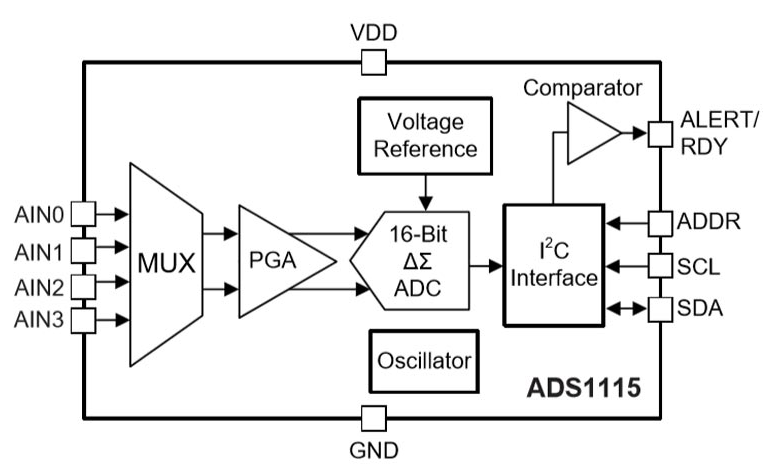

ADS1115 IC'nin çalışma prensibi

. ADS1115 Bir çoklayıcı aracılığıyla programlanabilir kazanç amplifikatörüne (PGA) yönlendirilen dört analog giriş (A0, A1, A2, A3) işleyerek çalışır.Bu mimari, analog-dijital dönüştürücünün (ADC) ± 256 mV'den ± 6.144 V'ye yayılan geniş bir giriş aralığını işlemesine izin verir. Sinyal yükseltildikten sonra, daha sonra 16 bit dijital bir formata dönüşür, bu da daha sonraSDA, SCL ve ADDR pimlerini kullanan I2C arayüzü aracılığıyla iletilir.

Çoğullama ve sinyal amplifikasyonu

Çoklayıcı, herhangi bir anda hangi analog girişin işlendiğine karar verdiği için ADS1115'in çalışması için temeldir.Her bir girişi sırayla seçerek, ADS1115, ekstra bileşenlere ihtiyaç duymadan birden fazla sinyali verimli bir şekilde yönetir.Bu özellik esas olarak hem alanın hem de bütçenin sınırlı olduğu senaryolarda avantajlıdır.Ek olarak, programlanabilir kazanç amplifikatörü, ADS1115'in esnekliğini artırır ve Giriş sinyallerinin benzersiz özelliklerine göre kazanç ayarlarını özelleştirmenizi sağlar.Bu tür uyarlanabilirlik, dalgalanan sinyal seviyelerine sahip uygulamalarda doğruluğu artar ve ADC'nin optimal operasyonel aralığında kalmasını sağlar.

Dönüşüm İşlemi ve Dijital Çıkış

ADS1115'in dönüşüm işlemi, yüksek hassasiyet elde etmek için titizlikle tasarlanmıştır.16 bitlik bir çözünürlükle, giriş seviyeleri arasında ince ayrımlara izin veren 65.536 ayrı değeri temsil edebilir.Bu taneciklik esas olarak, giriş sinyalindeki küçük varyasyonların bile önemli önem taşıyabileceği sensör veri ediniminde dikkat çekicidir.I2C arayüzü aracılığıyla iletilen dijital çıkış, mikrodenetleyiciler ve diğer dijital cihazlarla entegrasyonu basitleştirir.Açıklığı ve verimliliği ile tanınan I2C protokolü, birden fazla cihazın aynı iletişim hatlarını paylaşmasına izin verir, böylece genel sistem mimarisini geliştirir.

Karşılaştırıcı işlevselliği

ADS1115'in dikkate değer bir yönü, analog girişi önceden tanımlanmış bir referans voltajına karşı sürekli olarak değerlendiren yerleşik programlanabilir dijital karşılaştırıcıdır.Bu özellik, hazır (RDY) veya uyarı durumları için çıkış sinyallerini etkinleştirebilir ve giriş sinyalindeki dalgalanmalara hızlı yanıtları kolaylaştırabilir.Bu işlevsellik, sensör okumalarına dayanarak hızlı eylemlerin gerekli olduğu gerçek izleme sistemlerinde kullanılır.Örneğin, çevresel izleme uygulamalarında, karşılaştırıcı, kirletici seviyeleri güvenli eşikleri aştığında bir mikrodenetleyiciyi bilgilendirerek sağlık ve güvenliği korumaya zamanında müdahalelerin sağlanmasını sağlayabilir.

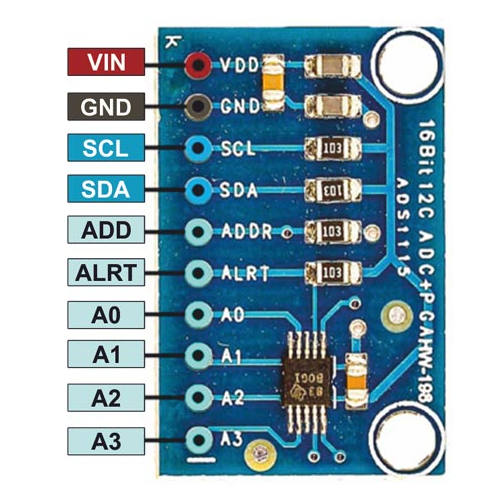

ADS1115 analogundan dijital dönüştürücü IC'yi kullanma

Erişilebilir bir koparma panosunda sunulan ADS1115, I2C arayüzü aracılığıyla Arduino, ESP8266 ve Raspberry Pi dahil olmak üzere çeşitli platformlarla kesintisiz bir entegrasyon deneyimi sunar.Bu 16 bit hassasiyet ADC, hem bireysel hem de diferansiyel ölçümleri sağlayan dört çoğul kaplamalı girişe sahiptir.Bu tür uyarlanabilirlik, özellikle geliştirilmiş doğruluk için kalibre edilmiş referansını kullanırken, güvenilirlik duygusu geliştirir.

ADS1115, analog sinyalleri mikrodenetleyicilerin kolayca işleyebileceği dijital verilere dönüştürerek çalışır.Bu dönüşüm, çevresel izleme ve veri toplama sistemleri gibi kesin ölçümler gerektiren uygulamalarda önemli bir rol oynar.Tek uçlu ve diferansiyel girişler arasında seçim yaparak cihazı belirli ölçüm gereksinimlerini karşılayacak şekilde uyarlayabilirsiniz.Örneğin, diferansiyel ölçümlerin kullanılması, elektrik paraziti olan ortamlarda dikkate değer bir avantaj olan gürültüyü önemli ölçüde en aza indirebilir.

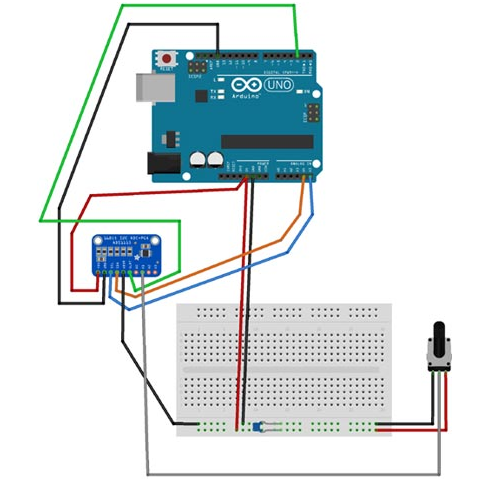

Bağlantıları kolaylaştırmak için, ADS1115 koparma kartı ile bir Arduino arasında gerekli kablolama aşağıdaki tabloda özetlenmiştir:

Arduino Board Pin	ADS1115 PIN	Tanım
5V	VDD	ADS1115'e güç kaynağı
Gnd	Gnd	Zemin bağlantısı
A5	Scl	I2C saat çizgisi
A4	SDA	I2C veri hattı
Gnd	Addr	I2C adresini ayarlar
2	Alem	Kesme için uyarı/hazır pim
10k pot silecek.	A1	Analog giriş kanalı A1

10K potansiyometrenin uçlarını 5V ve GND'ye bağlayın.Ek olarak, 5V ve GND arasında 100NF bir kapasitör bağlayın.

Kullanma

ADS1115, uyarlanabilirliğini ve yüksek performansını vurgulayarak geniş bir uygulama yelpazesinde önemli bir varlık oluşturmuştur.Tüketici elektroniğine entegrasyonu sadece deneyiminizi geliştirmekle kalmaz, aynı zamanda veri ediniminde hassasiyet arzusu ile de yankılanır.Örneğin, taşınabilir enstrümantasyonda ADS1115, saha ölçümleri için dinamik olan doğru okumaları kolaylaştırır, böylece çeşitli ortamlarda bir güven ve güvenilirlik duygusu geliştirir.

Tüketici Elektroniği

Tüketici elektroniği sektöründe, ADS1115 genellikle yüksek çözünürlüklü analog-dijital dönüşüm talep eden cihazlarda kullanılır.Bu, ses kalitesinin son derece önemli olduğu ses ekipmanlarını kapsar.Cihazın sinyaldeki ince varyasyonları tespit etme yeteneği, sizinle derin yankılanan bir faktör olan ses sadakatini önemli ölçüde artırabilir.ADS1115 ile donatılmış sistemlerin dinleme deneyimlerini derinden artıran bir netlik ve derinlik sağladığını belirterek memnuniyetlerini ifade edebilirsiniz.

Taşınabilir enstrümantasyon

ADS1115'in taşınabilir enstrümantasyondaki önemi dikkat çekicidir.Düşük güç tüketimi, verimliliğin önemli bir değere sahip olduğu pille çalışan cihazlar için idealdir.Örneğin, çevresel izleme araçlarında ADS1115, araştırma ve veri toplama için kullanılan hassas sıcaklık ve nem okumalarını sağlar.Bu araçlardan verilerin güvenilirliğinin, doğru araştırma sonuçlarına duygusal yatırımı vurgulayarak bulgularının bütünlüğünü önemli ölçüde etkilediğini sık sık söyleyebilirsiniz.

Sıcaklık ölçüm sistemleri

Sıcaklık ölçüm sistemleri, ADS1115 tarafından sunulan hassasiyetten önemli avantajlar elde eder.Endüstriyel süreçleri ev otomasyonuna kapsayan uygulamalarda, doğru sıcaklık okumalarının sürdürülmesi bir zorunluluktur.ADS1115'in dahil edilmesi, süreç kontrolüne zamanında müdahaleler sağlayabilecek mevcut izlemeyi mümkün kılar.Gözlemler, bu bileşeni kullanan sistemlerin daha az dalgalanma yaşadığını ve sizin için gönül rahatlığına katkıda bulunan istikrarlı bir operasyonel ortam geliştirdiğini göstermektedir.

Pil voltajı ve akım izleme

ADS1115, pil voltajına ve akım izlemeye odaklanan uygulamalarda çoğunlukla faydalı olduğunu kanıtlamaktadır.Kesin ölçümler sunma yeteneği, pil performansını optimize etmeye ve uzun ömürlülüğü genişletmeye yardımcı olur.ADS1115'i içeren pil yönetim sistemlerinin şarj seviyelerinin ve deşarj oranlarının etkin bir şekilde izlenmesine izin verdiğini not edebilirsiniz.Bu yetenek, pil kullanımı ve bakım ile ilgili karar almayı geliştirir ve sonuçta enerji yönetimine daha sürdürülebilir bir yaklaşıma yol açar.

Fabrika otomasyonu ve süreç kontrolü

Fabrika otomasyon ve proses kontrolünde ADS1115, veri toplama sistemlerinde temel bir rol oynar.Yüksek doğruluğu ve hızlı tepki süresi, operasyonel verimliliği sürdürmek için kullanılan çeşitli parametrelerin mevcut izlenmesini sağlar.Sizden gelen geri bildirimler, yol gösterici süreç ayarlamalarında güvenilir verilerin değerini vurgular, bu da önemli maliyet tasarrufu sağlayabilir ve verimliliği artırabilir.Verimlilik ve performansa duygusal bağlantı, bu güvenilir teknolojiyi kullanma taahhüdünü sağlar.

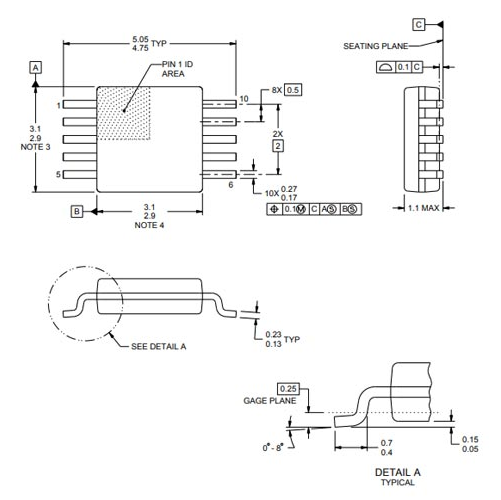

2D Model ve Boyutlar Düzeni

Notalar:

• Tüm doğrusal boyutlar milimetredir.Herhangi bir boyut Parantez sadece referans içindir.Boyutlama ve toleranslama ASME başına Y14.5m.

• Bu çizim, bildirimde bulunmaksızın değişebilir.

• Bu boyut, küf flaşı, çıkıntılar veya Gate Burrs.Kalıp flaşı, çıkıntılar veya kapı çapakları başına 0,15 mm'yi geçmemeli taraf.

• Bu boyut, aralarca flaş içermez.Aralık Flaş, tarafta 0,25 mm'yi geçmemelidir.

• Referans: JEDEC Kayıt MO-187, Varyasyon BA.
