XBEE S2C Modülü için Kapsamlı Bir Kılavuz: Pinout, Spesifikasyonlar, Modlar, Arduino Bağlantısı ve Kullanımları

İlk olarak 2005 yılında MaxStream markası altında Digi International tarafından tanıtılan XBEE modülleri, IEEE 802.15.4-2003 standardına bağlılıkları ile kablosuz iletişimde devrim yarattı.Yıldız ve noktadan noktaya ağlar gibi çok yönlü yapılandırmaları desteklemek için tasarlanan XBEE ekosistemi, sağlam bir modül, adaptör, ağ geçitleri ve yazılım çözümlerine dönüştü.Bu gelişmeler, endüstriyel otomasyondan IoT özellikli akıllı sistemlere kadar çeşitli kablosuz iletişim uygulamaları için gerekli olmasını sağlar.Bu makalede, XBee S2C modülüne dalıyoruz - XBEE serisinde bir göze çarpıyor.Güvenilirlik, ölçeklenebilirlik ve verimlilik sunarken iletişim kurulumlarını nasıl basitleştirdiğini gösteren temel özelliklerini, konfigürasyonlarını ve pratik uygulamalarını keşfedeceğiz.İster karmaşık örgü ağları hazırlıyor olun, ister IoT sistemlerini entegre ediyor olun, XBEE S2C modülü kablosuz iletişim çabalarınızı dönüştürme potansiyeline sahiptir.Yeteneklerini ve pratik kullanım durumlarını ortaya çıkaralım.

Katalog

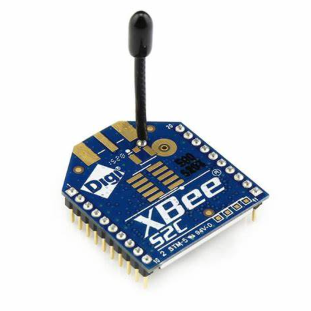

XBEE S2C Modülü Genel Bakış

XBEE S2C modülü, RF iletişimi için oldukça çok yönlü bir araç olarak öne çıkıyor.Bir dizi mikrodenetleyiciyle sorunsuz bir şekilde bağlanır ve 2.4GHz frekans bandındaki verileri etkili bir şekilde iletir.Modül, özellikle zigbee özellikli cihazlarla kullanıldığında, kesintisiz veri akışı için sağlam ve güvenilir ağlar oluşturmada özellikle beceriklidir, bu da karmaşık teknolojik ortamlarda oldukça değerlidir.

Modül, karmaşık ağ ağları oluşturmak için ZigBee teknolojisini kullanır.Bu, cihazların uzun mesafelerde iletişim kurmasını ve fiziksel engellerin etrafında gezinmesini sağlar.Zigbee protokolü, uyarlanabilirliği, ölçeklenebilirliği ve güvenli kanalları ile bilinir, bu da tutarlı ve zamanında veri alışverişinin istendiği endüstriyel ortamlar için oldukça uygun hale getirir.Örneğin, bu modüllerin akıllı ızgaralara entegre edilmesi, geniş ağlarda doğru verilerin iletilmesini sağlayarak enerji yönetim sistemlerini geliştirebilir.

Xbee S2C'nin en çekici yönlerinden biri, kullanım kolaylığıdır.Mikrodenetleyicilerle entegre etmek karmaşık değildir, bu da çeşitli uygulamalarda hızlı dağıtımın sağlanmasını sağlar.DiGi International'ın X-CTU yazılımı, modülün yeteneklerini artırmada etkilidir.Bu araçla kullanıcılar, modüllerin en son iyileştirmeler ve güvenlik önlemleri ile donatılmasını sağlayarak ürün yazılımını kolayca yapılandırabilir, test edebilir ve güncelleyebilir.Teknisyenler için, yazılım içindeki simülasyonları çalıştırmak, konfigürasyonların sahaya dağıtılmadan önce belirli operasyonel taleplerle uyumlu olduğunu doğrulamak için ihtiyatlı bir adım olabilir.

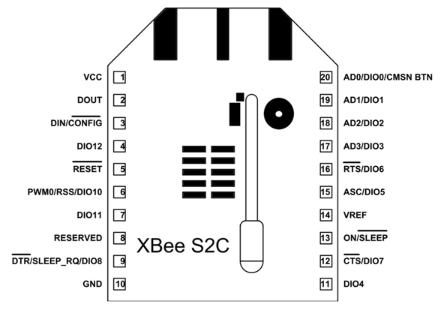

Pin yapılandırması

Pin numarası	Pin adı	Tanım
Pin1	VCC	Bu pim, cihaza giriş gücü sağlamak için kullanılır.
Pin2	Dout/Dio13	UART seri çıkışı olarak çalışır ve aynı zamanda bir GPIO olarak hareket eder PIN.
Pin3	Din/Config/Dio14	UART ve GPIO PIN için bir seri veri girişi olarak işlev görür.
Pin4	Dio12/spi_miso	SPI iletişimi için veri çıkış pimi, ayrıca kullanılabilir GPIO işlevleri.
Pin5	Sıfırlamak	Cihazı harici bir sinyal aracılığıyla sıfırlamaya yardımcı olur.
Pin6	RSS/PWM0/DIO10	GPIO ve PWM için kullanılır ve sinyal gücünü gösterir Uart seri iletişim.
Pin7	PWM1/DIO11	GPIO ve PWM olarak çalışır.
Pin8	REZERVE	Bağlantı yok veya pimi bağlamayın.
Pin9	DTR/Sleep_rq/Dio8	XBEE S2C modülünün uyku hattını kontrol eder ve ayrıca GPIO işlevi olarak.
Pin10	Gnd	Toprak pimi.
Pin11	Dio4/spi_mosi	Bir GPIO pimi olarak çalışır ve SPI iletişimine yardımcı olur XBEE’nin veri girişi.
PIN12	CTS/DIO7	RS232 akış kontrol göstergesi olarak hareket eder ve ayrıca GPIO işlevleri için yararlı.
Pin13	ON_SLEWE/DIO9	XBEE durumunun kontrol edilmesine yardımcı olur ve işlevseldir GPIO işlevleri.
Pin14	Vref	Analog voltaj referansı içinde doğrudan ADC arayüzü.
Pin15	ASC/DIO5	Uyku modu işaretleri ve teşhis modunu da edinir GPIO pimleri için çalışır.
Pin16	RTS/DIO6	Rs232 iletişimindeki akım akışını gösterir ve GPIO PIN olarak çalışır.
PIN17	AD3/DIO3/SPI_SSEL	SPI iletişimi için köle seçme pimi, ayrıca Analog veri girişi ve GPIO.
Pin18	AD2/DIO2/SPI_CLK	SPI iletişimi için CLK pimi, ayrıca analog girişte çalışır & Gpio.
PIN19	AD1/DIO1/SPI_ATTN	SPI_ATTN, XBEE verileri için ana bildirime yardımcı olur çıktı;Ayrıca GPIO ve analog giriş.
Pin20	AD0/DIO0/CMSN BTN	Devreye alma düğmesi, GPIO ve ADC girişi için kullanılır.

Temel özellikler ve teknik detaylar

Özellik/Şartname	Detaylar
Cihaz türü	Tek başına
Şanzıman frekansı	2.4 GHz ila 2.5 GHz
Kanallar	16 doğrudan dizi kanalı
Arayüzler	Uart (maks 250 kb/s), SPI (maks. 5 MB/s)
Güç Ayarlaması İletiş	Yazılım tarafından ayarlanabilir
Menzil (kentsel/iç mekan)	200 feet
Aralık (RF Görünüş Hattı Açık havada)	4000 feet'e kadar
İletim Güç Çıkışı (Boost Modu)	6.3 MW (8 dbm)
İletim Güç Çıkışı (Normal Mod)	2 MW (3 dBm)
RF veri hızı	250.000 bps
Alıcı Hassasiyeti (Boost Modu)	-102 dbm
Alıcı Hassasiyeti (Normal Mod)	-100 dbm
Besleme voltajı aralığı	+2.1 ila +3.6 V
Çalışma Akımı (Normal Mod)	33 mA 3,3 V
İşletim Akımı (Boost Modu)	3,3 V'de 45 Ma
Boş akım	9 MA
Maksimum çıkış akımı	40 Ma
Güç indirme akımı	<1 µA
ESD koruması	3000 V
Çalışma sıcaklığı aralığı	-40 ° C ila 85 ° C
UART İletişim Veri Hızı	256 kbps'ye kadar
SPI iletişim veri hızı	5 Mbps'ye kadar
Modül veri hızı	250.000 bps'e kadar

Operasyonel modlar

XBEE S2C modülü, iki farklı metodolojide çalışmasını kolaylaştırarak, komut modu ve API modu olan büyüleyici bir uyarlanabilirlik ve yardımcı program karışımını somutlaştırır.Her metodoloji, farklı iletişim gereksinimlerini, belirli operasyonel ihtiyaçlarla eşleştirerek çeşitli iletişim gereksinimlerine hitap eder.

Komut Modunda-Kesintisiz Veri Değişimi

Genellikle şeffaf mod olarak bilinen AT komut modunda, modül DIN PIN üzerinden doğrudan ve karmaşık olmayan veri alışverişi sağlar.Bu kurulum, basit noktadan noktaya iletişimi gerektiren senaryoları desteklemektedir.Şeffaf veri yollarından yararlanarak, cihazlar karmaşık işleme veya karmaşık protokollere olan ihtiyacı ortadan kaldırarak bilgiyi zahmetsizce değiştirebilir.

API Modu-Yapılandırılmış Çerçeve Tabanlı Etkileşimler

Öte yandan, API modu iletimden önce verileri çerçeveleyerek daha organize bir strateji benimser.Bu yöntem, titiz hata doğrulama ve geri bildirim fonksiyonları ile birlikte artan güvenlik sağlar.Tipik çerçeve tasarımı, başlangıç ​​sınırlayıcıları, tip tanımlayıcıları, çerçeve uzunlukları, gerçek veriler ve sağlama toplamlarını içerir.Böyle bir montaj sadece iletişimi güvence altına almakla kalmaz, aynı zamanda parametre ayarlamalarını rafine etmeye ve paket teslimat onaylarını edinmeye yardımcı olur.

Xbee S2C modülünün potansiyelini kullanma

Ağ altyapıları içindeki XBEE S2C modülünün önemini kavramak genel performansı zenginleştirir ve operasyonel yetenekleri artırır.Bu modül, çeşitli operasyonel taleplere hitap eden esnek ve verimli kablosuz ağların hazırlanmasına yardımcı olur.Esas olarak üç özel rolde çalışır:

Ağ koordinasyonunun ustalığı

Koordinatör, ağ düzenliliğini kurma ve sürdürmede mükemmeldir.Kanal seçimi ve ağ kimlikleri gibi ağ parametrelerini yapılandırmayı ve kesintisiz bir iletişim atmosferini teşvik etmek için protokollerin ve senkronizasyonun işlenmesinin ötesine geçer.Pratik uygulamalarda, koordinatörler genellikle ağın çerçevesini ve sağlığını tanımlayan temel düğüm olarak hareket eder.Gecikmeyi azaltmak ve veri verimini artırmak için bu üniteyi ustaca kodlamanın etkisini sık sık dile getirebilirsiniz.

Yönlendirme özellikleri

Yönlendiriciler, ağ bölümlerinde sürekli veri akışının sağlanmasında aktif bir rol oynar.Sadece iç veri aktarımını yönetmekle kalmaz, aynı zamanda go-betweens olarak hareket ederek dış iletişimi de kolaylaştırırlar.Bu rol, veri dağılımının birden çok düğümde etkili olması gereken karmaşık ağ ayarlarında önemli önem taşır.Çoğu zaman yönlendirici ayarlarını ideal bir menzil ve güç tasarrufu karışımı için ayarlayabilir, ağ büyümesini ve kalıcı işlevselliği teşvik edebilirsiniz.

Uç cihazların işlenmesi

İşlevlerle sınırlı olmakla birlikte, uç cihazlar RF veri iletimi ve alım üzerinde merkezlenir.Tasarımları genellikle uzak izleme vakalarında temel olan pil ömrünü uzatmak için enerji tasarrufu modları içerir.Bu cihazlar, ağ içindeki belirli görevleri, karmaşıklığı azaltarak güvenilirliği sağlayacak şekilde yürütmek üzere tasarlanmıştır.Yaygın bir endüstri uygulaması, veri bütünlüğünü zayıflatmadan cihaz çalışmasını genişletmek için stratejik olarak uyku ve uyandırma döngülerini yönetmeyi içerir.

İnce ayar tava kimlikleri ve kanalları

Kişisel Alan Ağı (PAN) Kimliği, her bir ağın tanımlanmasında etkindir, doğru cihaz yerleştirmeyi güvence altına almak için dikkatli bir yapılandırma talep eder.Genellikle koordinatör tarafından yönetilen 16 mevcut kanaldan seçim, parazitin azaltılmasında ve ağ verimliliğini desteklemek için kullanılır.Çevresel kaymalara veya ağ ölçeklendirmelerine uyum sağlamak için dinamik kanal tahsisi ve PAN kimliği yönetimi yöntemlerini sık sık tartışabilir, böylece etkili iletişimi sürdürebilirsiniz.

Dinamik IoT uygulamaları için Xbee S2C'yi Arduino ve Nodemcu ile Arabirim

XBEE S2C modüllerinin Arduino ve Nodemcu ile entegrasyonunu keşfetmek, Nesnelerin İnterneti (IoT) manzarasında esnek uygulamalar dünyası açar.Bu çaba tipik olarak etkileşiminizin ritimlerini anımsatan sıvı veri alışverişini kolaylaştırmak için farklı verici ve alıcı bileşenlerinin hazırlanması etrafında döner.

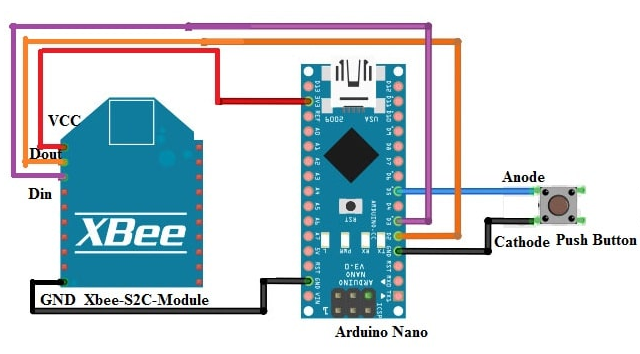

Arduino nano ile verici modülü

Xbee modülü ve Arduino Nano arasında bir bağlantı oluşturmak VCC, GND, DIN ve Dout pimlerinin uygun bağlantısını gerektirir.Bir push düğmesinin kasıtlı olarak kullanılması, kontrol senaryolarında görülen sezgisel etkileşimi taklit eden bir işlev olan basıldıktan sonra veri aktarımını başlatır.Böyle bir kurulum, itme düğmelerinin gömülü sistemlere katılımınızı kolaylaştırdığı günlük deneyimlerle yankılanır.

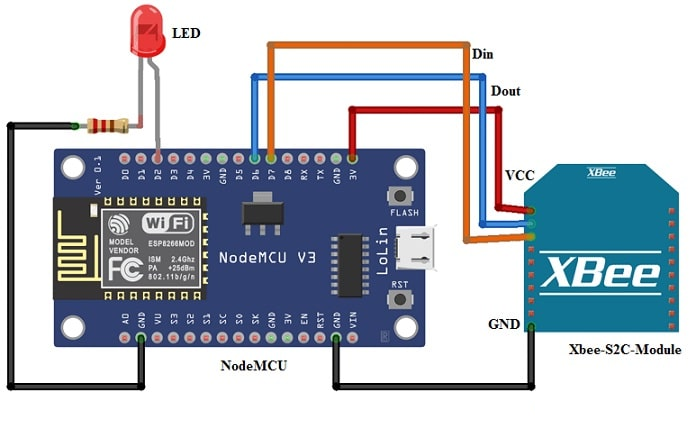

Nodemcu ile alıcı sistemi

NODEMCU'nun XBEE modülü ile entegrasyonu, veri makbuzu için durum göstergesi görevi gören bir LED tarafından artırılan benzer bir bağlantı şemasını benimser.Bu yapılandırma, LED'in görsel sinyalinin donanım etkileşimlerinde hata ayıklama sürecini yansıttığı ve güven verici bir sistem güvenilirliği duygusunu teşvik ettiği geri bildirim sistemlerinin anlaşılmasını zenginleştirir.

Kodlamak

Verici için gerekli kod:

#include "softwareserial.h"

Softwareserial Xbee (2,3);

int düğmesi = 5;

Boolean Toggle = false;// Bu değişken, düğmenin alternatif tıklamalarını izler

void kurulumu ()

{

Serial.Begin (9600);

pinmode (düğme, input_pullup);

Xbee.Begin (9600);

}

void loop ()

{

// Düğmeye basıldığında (GPIO ALLI ALDI) 1 Gönderin

if (digitalRead (düğme) == düşük && geçiş)

{

Serial.println (“LED'i aç”);

Toggle = false;

Xbee.write (‘1’);

gecikme (1000);

}

// Düğmeye ikinci kez basıldığında (GPIO Düşürüldü) 0 gönderin

else ise (digitalread (düğme) == düşük &&!

{

Serial.println (“LED'i kapat”);

Toggle = true;

Xbee.write ("0");

Alıcı için gerekli kod:

#katmak

int LED = 2;

int alındı ​​= 0;

int i;

// zigbee ile iletişim kurmak için

Softwareserial zigbee (13,12);

void kurulumu ()

{

Serial.Begin (9600);

Zigbee.Begin (9600);

pinmode (LED, çıktı);

}

void loop ()

{

// Verilerin alınıp alınmadığını kontrol edin

if (zigbee.available ()> 0)

{

alındı ​​= zigbee.read ();

// Veriler 0 ise, LED'i kapatın

if (alındı ​​== ‘0’)

{

Serial.println (“Kapatma LED”);

DigitalWrite (LED, düşük);

}

// Veri 1 ise, LED'i açın

else (alındı ​​== ‘1’)

{

Serial.println (“LED'i açma”);

DigitalWrite (LED, yüksek);

}

}

Sağlanan kod snippet'leri, push düğmeleri ve LED'ler gibi temel bileşenleri kullanarak iletim ve alım işlemini gösterir.Bu örnekler, endüstri standardı modellerinde istihdam edilenlere benzeyen IoT çerçevelerinde etkili iletişim sistemlerini yeniden üretmeyi amaçlayan ağ geçitleridir.

İki XBEE modülünün koordineli çalışması, Arduino Nano ve Nodemcu arasındaki kesintisiz zigbee iletişimini destekler.Her düğmeye basın, aynı anda LED aracılığıyla anında geri bildirim sağlarken, gerçek verilerin güvencesinin vurgulandığı sistemleri yansıtır.

Başvuru

Ev otomasyonu ve örgü ağları

XBEE S2C modülü, hane halkındaki cihazları bağlayan ağ ağlarını sorunsuz bir şekilde oluşturarak ev otomasyonunu geliştirir.Bu modül, sağlam zigbee protokolleri aracılığıyla gerçekleştirilen kararlı, düşük gecikmeli iletişim talep eden ortamlarda nişini bulur.Genellikle aydınlatma, güvenlik ve iklim kontrol sistemlerinde bir yer bulur ve daha etkileşimli ve birbirine bağlı bir akıllı ev atmosferini ilerletir.Mesh Network'te kendini iyileştirme ustalığı, bir düğüm azalsa bile hizmet sürekliliğini sağlar, böylece kurulumun genel güvenilirliğini ve yeterliliğini artırır.

Endüstriyel uygulamalar ve orta menzilli iletişim

Endüstriyel dünyada, XBEE S2C modülü, otomatik endüstriyel işlemler için iletişim yollarında tutarlılığı teşvik ederek orta menzilli iletişim için tercih edilen bir seçimdir.Bu, fabrika ekipmanlarının izlenmesini ve kontrol edilmesini içerir ve sert ortamların kablolu çözümleri daha az uygulanabilir hale getirdiği senaryolarda gelişir.Bu modülden yararlanmak, dijitalleşmeye, endüstriyel verimliliği artırmaya ve kesinti süresini en aza indirmeye yönelik artan bir eğimi yansıtır.Gerçek veri analizi ve uyanık ekipman izlemesini entegre ederek, üretkenlik üzerindeki etkisi konusunda merak uyandırarak geleneksel üretimi yeniden icat etme potansiyeli üzerinde düşünebilirsiniz.

Ticari Bina Otomasyonu

Modül, HVAC sistemlerinin, aydınlatma ve güvenlik altyapılarının çalışmasını kolaylaştırarak ticari bina otomasyonuna hizmet veriyor.Bu tür entegrasyon, bina size, çevre bilincine yönelik modern itici güçle uyumlu olarak mükemmel bir enerji verimliliği elde etme şansı sağlar.İletişim gücü, mevcut çerçevelerle entegrasyonu kolaylaştırır, uyarlanabilirliği ve büyümeyi destekler.Bu uygulamalardan elde edilen deneyimler, genellikle işletme maliyetlerinde belirgin bir azalma gösterir ve XBEE S2C modülünün ticari tesislerin çevresel ayak izini azaltmadaki rolünü vurgular.

Akıllı Enerji Sistemleri

Akıllı enerji sistemleri alanında, XBEE S2C modülü akıllı ızgaralardaki enerji yönetimini ve dağılımını geliştirir.Enerji kaynakları ve tüketiciler arasında gerçek veri alışverişine izin verir, enerji tahsisini optimize eder ve israfı en aza indirir.Gerçek fiyat puanları veya beklenen tepe talepleri başına cihaz kullanımını, önemli enerji tasarruflarına çevirerek ayarlayabilirsiniz.Güvenli iletişim protokolleri ile donatılmış modül, merkezi olmayan yenilenebilir enerji kaynaklarının yönetimini desteklemektedir, gelecek nesiller için sürdürülebilir enerji uygulamalarının sağlanmasında bir adım ileriye doğru ilerlemektedir.Bu tür gelişmeler, küresel sürdürülebilirlik hedefleriyle yankılanarak enerji tüketim modellerini elden geçirme potansiyelini vurgulamaktadır.
