1N4733A Zener Diyot: Çalışma, Pinout ve Veri Sayfası

Bu kılavuz, modern elektroniklerde güvenilir voltaj regülasyonu ile bilinen bir bileşen olan 1N4733A Zener diyotunun özelliklerini ve kullanımlarını araştırıyor.Diyotun çalışma ilkelerini, devrelerde nasıl kullanılacağını ve çeşitli kurulumlarda sabit voltajın korunmasındaki rolünü kapsar.

Katalog

1N4733A Zener Diyotuna Genel Bakış

. 1N4733A Diyot, 1 watt güç derecesi ve 5.1V Zener voltajı ile sağlam güç kullanımı ve voltaj regülasyonundaki hassasiyeti için öne çıkıyor.Bu diyot, elektrik mühendisliğinde, voltaj stabilizasyonu ve kırpma devrelerinde yaygın olarak kullanılan bir elyaftır.Sabit voltaj seviyeleri sağlayarak düşük ters sızıntı akımı ile değerlenir.Bu nitelikler, dönüştürücüler ve güç kaynağı devreleri için son derece faydalı hale getirerek operasyonel performanslarını ve güvenilirliklerini artırır.Elektroniklerde, diyotun hem ileri hem de ters yönlerde akım gerçekleştirme yeteneği, onu tipik diyotlardan ayırır.Bu işlevsellik, voltaj düzenlemesine yardımcı olarak, dalgalanma senaryoları sırasında etkinliği koruyarak, dalgalanan giriş seviyelerinde bile kararlı bir çıktı sağlar.Böyle bir özellik, istikrar gerektiren karmaşık devre tasarımları için avantajlıdır.Koruyucu camla kaplı ağır katkılı bir PN kavşağına sahip dayanıklı yapı, diyotun 3.3 ila 91 V'lik bir voltaj spektrumunu işlemesine izin verir.Gerilim.Diyotun güvenilirliği yapısından belirgindir.Korozyona direnen ve kolayca lehimlenmiş terminallere direnen çift sümüklü bir tasarım içerir ve devrelerde sağlam bağlantılar sağlar.

1N4733A PIN Yapılandırması

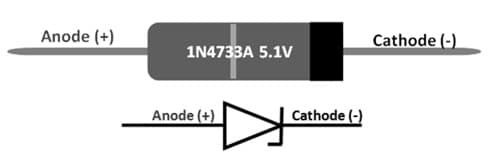

Pin No.	Pin adı	Tanım
1	Anot	Akım bu terminale akar.
2	Katot	Akım bu terminalden akar.

1N4733A Özellikler ve Özellikler

Özellik/Şartname	Detaylar
Nominal Zener Voltajı (VZ)	5.1 Volt
Güç dağılımı (PZ)	1.0 watt
Zener Regülatör Akımı (IZM)	178 MAMP
Paket türü	DO-41 (delikten)
Nominal voltaj	5.1 Volt
Tolerans	±% 5
Depolama Sıcaklığı Aralığı	-65 ° C ila 175 ° C
Ağırlık	0.35 gram
Özel Özellikler	Yüksek güvenilirlik, keskin ters özellikler.

1N4733A nasıl çalışır?

1N4733A Zener diyotu, ters sapmadaki standart diyotlardan farklı davranarak voltajı düzenlemek üzere tasarlanmıştır.İleri yanlılıkta, akımın normal diyotlara benzer şekilde küçük bir voltaj düşüşü (yaklaşık 0.3 ila 0.7 volt) ile akmasına izin verir.Bununla birlikte, ters önyargı altında, benzersiz bir davranış sergiler.Ters voltaj, yaklaşık 5.5 volt olan arıza noktasına ulaştığında, diyot akımı iletmeye başlar.Bu kontrollü bozulma, giriş voltajı veya devre yükü dalgalansa bile diyotun kararlı bir çıkış voltajını korumasını sağlar.

Bu voltaj düzenlemesi iki işlemle elde edilir: Zener bozulması ve çığ etkisi.Daha düşük voltajlarda, Zener bozulması negatif bir sıcaklık katsayısı ile hakimdir, yani sıcaklık arttıkça parçalanma voltajı azalır.Daha yüksek voltajlarda, çığ etkisi, arıza voltajının sıcaklık ile arttığı pozitif bir sıcaklık katsayısı ile devreye girer.1N4733A'da, bu iki etki dengelenerek çeşitli sıcaklıklarda tutarlı performans sağlar.Bu, diyotu, özellikle değişken koşullara sahip ortamlarda sabit voltaj regülasyonu gerektiren devreler için güvenilir bir seçim haline getirir.

Arduino uno ile bir AC voltmetre geliştirme

Bir Arduino UNO kullanarak bir AC voltmetrenin tasarlanması, AC voltajlarını ölçmek için mikrodenetleyici uygulamaları dünyasına ilgi çekici bir giriş görevi görür.Bu proje, 330-ohm direnç, 10k-ohm potansiyometre, dirençler ve kapasitörler, 1N4733A Zener gibi diyotlar ve montajı kolaylaştıran pratik bir breadboard gibi çeşitli bileşenlerle zenginleştirilmiştir.Devre, bir voltaj bölücü kullanarak, Arduino’nun 5V aralığıyla rahatça hizalanarak giriş voltajlarını 110V, 220V, 380V kullanır.1N4733A Zener diyotu, devreyi 5.1 volt üzerindeki voltajlardan koruyan koruma sağlar.Ölçülen değerlerin görüntülenmesi, sonuçların görünürlüğünü ve anlaşılmasını artıran bir LCD ekran aracılığıyla elde edilir.Eşlik eden Arduino programı, genellikle dikkatin gerekli olduğu günlük senaryoları yansıtan düşünceli bir yön olan RMS değerlerini hesaplamak için pik AC voltajlarının √2 tarafından bölünmesini akıllıca dahil eder.

Arduino tahtası ile AC voltmetre

Arduino programının hazırlanması

Arduino kodu, pik yarım dalga ölçümlerinin değerlendirilmesiyle RMS voltajını sürekli olarak izleyerek sistemde dinamik bir rol üstlenir.Dahili referans voltajından yararlanan kod, sinüs dalgası voltajının daha fazla yorumlanmasını sağlar ve daha yüksek bir doğruluğu kolaylaştırır.Bu süreç, elektrik mühendisliği alanı için mühendislikte mikrodenetleyici programlamanın yeterliliğini göstermektedir.

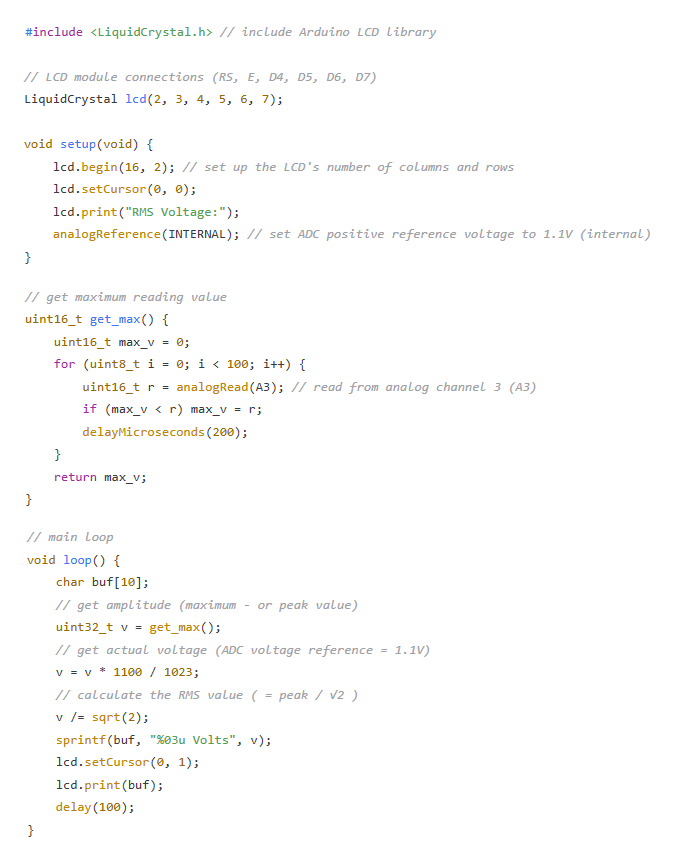

Arduino Kodu

1N4733A Zener Diyot Uygulamaları

Voltaj Koruma Fonksiyonları

Voltaj koruma uygulamalarında, 1N4733A hassas bileşenleri korumaya hizmet eder, aşırı voltaj üzerinde hassasiyetle kenetlenir, devre işlevselliğini korur.Bu diyot, maksimum voltajı ustalıkla sınırlar, aksi takdirde yıkıcı bileşen arızalarına neden olabilecek geçici koşullara becerikli bir şekilde yanıt verir.

Kompakt sistemler için voltaj düzenlemesi

Taşınabilir cihazlarda bulunan daha küçük devreler için 1N4733A, kararlı bir çıkış voltajı sağlar.Sabit voltajın cihaz uzun ömürlülüğü ve sürekli fonksiyon için bir yaşam çizgisi olduğu senaryolardaki alaka düzeyini gösteren, değişen giriş koşullarında gerekli tutarlı performansı sessizce destekler.

Dalga formu kırpma uygulamaları

Diğer diyotlarla seri olarak eşleştirildiğinde, 1N4733A, sinyal bozulma yönetiminin yönü olan dalga formu kırpma yapar.Bu uygulama, sinyal saflığının korunmasının büyük bir endişe olduğu iletişim cihazlarında büyük bir değer taşır.

Mikrodenetleyicileri veya ICS'yi korumak

1N4733A, mikrodenetleyiciler veya entegre devreler için proaktif giriş voltajı koruması sunar ve bu bileşenleri tehlikeye atabilecek aşırı voltaj koşullarını önler.Hassas elektronik sistemlerde tasarımların güvenilirliğini desteklemek için uygun maliyetli bir araç sağlar.

Düzensiz koşullarda voltaj stabilitesi

1N4733A tarafından sağlanan stabilite, güç bozukluklarına veya elektromanyetik parazitlere eğilimli devrelerde kanıtlanır, sabit çıkış voltajını korur ve potansiyel performans düşüşünü önlemede bir rol oynar.

Voltaj dalgalanmalarından kaynaklanan devre hasarını sınırlamak

Yüksek voltaj dalgalanmalarına karşı önleyici stratejiler, elektronik devrelerin refahını korumanın ayrılmaz bir parçasıdır.1N4733A'nın entegrasyonu, beklenmedik yüksek voltaj ani artışlardan zarar verme riskini azaltarak elektronik tasarımların pratikte dayanıklılığına katkıda bulunur.

Değişken çıkışlar için voltaj değişimi

1N4733A, çıkış modifikasyonları için etkili voltaj değişimini kolaylaştırır ve çeşitli çıkış aşamalarında geçişleri düzeltir.Bu işlev, çok yönlülüğün avantajlı olduğu esnek devre konfigürasyonlarını destekler.
